Модуль Buderus WM10 применяется для активации второго газового магнитного клапана (230 В) (например, для установок, работающих на сжиженном газе с настенными теплогенераторами EMS без газового реле давления). Он используется в системе регулирования Logamatic EMS/ EMS plus и по выбору встраивается в котёл или в систему регулирования, или же крепится на стене.
Регулирование осуществляется напрямую подключенного отопительного контура через гидравлическую стрелку. Модуль имеет возможность подключения собственного пульта управления, комплекта EMS с радио-связью (RC20RF и RFM20) для работы в зависимости от комнатной температуры, регулирование с использованием комнатного пульта управления или режим с пониженной температурой при работе в зависимости от наружной температуры. Регулирование температуры подающей линии в зависимости от наружной температуры.
Функциональные возможности модуля Buderus WM10
- Регулирование напрямую подключенного отопительного контура через гидравлическую стрелку.
- Управление работой через цифровой таймер в RC35.
- Регулирование температуры подающей линии в зависимости от наружной температуры.
- Возможность подключения собственного пульта управления, комнатного регулятора RC25 для работы в зависимости от комнатной температуры, регулирование с использованием комнатного пульта управления или режим с пониженной тем пературой при работе в зависимости от наружной температуры.
- Индикация рабочего состояния и неисправностей через светодиоды
Харакктеристики модуля Buderus WM10
- Соединительные штекеры имеют цветовую и цифровую кодировку.
- Внутренняя коммуникация через шину ЕМS.
- Модуль для установки в котел или для настенного монтажа.
- Цоколь для настенной установки для крепления модуля защелками
- Разгрузка всех кабелей подключения от натяжения
- Защита клемм
- Тип защиты модуля с комплектом настенного монтажа IP 40
- С температурным датчиком гидравлической стрелки.
- С комплектом для монтажа на стене.
Один модуль на один котёл
Пример работы модуля Buderus WM10
В комбинации, например, с настенными теплогенераторами Logamax plus GB162 и GB172 модуль управления VM10 производит активацию и подачу питающего напряжения на внешний магнитный клапан при работе устройств на сжиженном газе ниже уровня поверхности земли.
При передаче запроса тепла на котёл внешний магнитный клапан открывается за 2 секунды до газового клапана устройства. Если нет запроса тепла на котёл, внешний магнитный клапан закрывается. При неисправности котла внешний магнитный клапан закрывается.

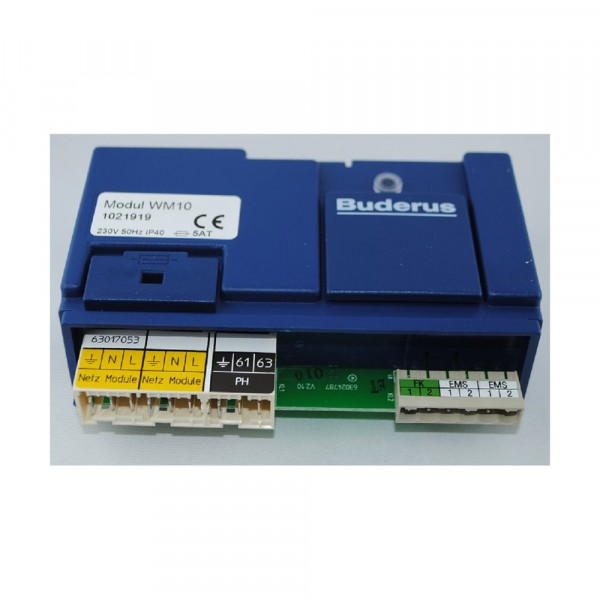

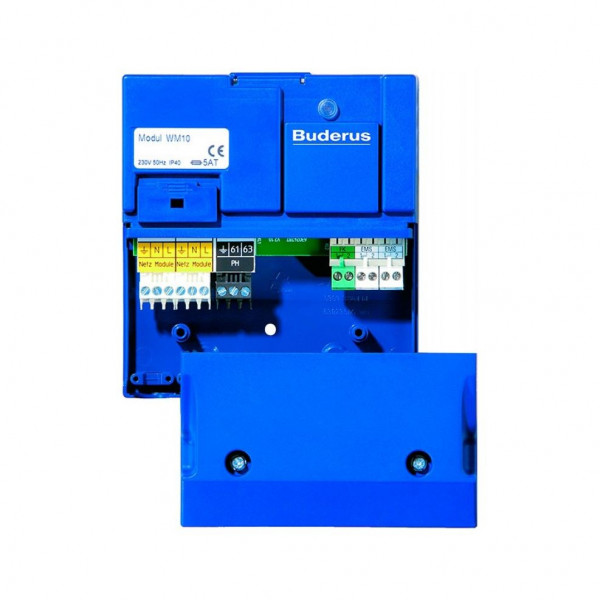

Функциональные элементы Buderus WM10
 |
- Базовый модуль
- Предохранитель прибора
- Доступ к заменяемым предохранителям
- Светодиод индикатор работы и функциональной ошибки
- Штекерная планка напряжения управления
- Штекер для подключения других компонентов Logamatic EMS через шину EMSBUS
- Штекер для подключения блока управления или комнатного контроллера RC…
- Штекер для подключения датчика температуры FK гидравлической стрелки
- Штекерная планка силового напряжения
- Штекер для подключения циркуляционного насоса отопления
- Штекерное гнездо для электросетевого питания (сетевой выход) других функциональных модулей 12 Штекер для подключения сети электропитания переменного тока 230 Вольт, 50 Гц
|
В установках с газовыми конденсационными котлами Logamax plus GB162 обязательно необходимо гидравлическое разделение, если требуется подключить два или более контуров отопления, в каждом из которых есть собственный насос.
