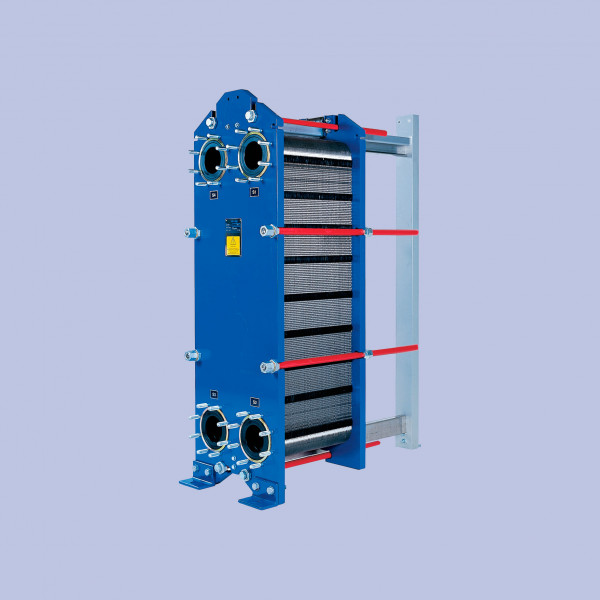

AQ6-225 теплообменник разборный пластинчатый Альфа Лаваль для систем ОВиКВ

Теплообменники Альфа Лаваль AlfaQ используются в системах ОВиКВ, например, в пунктах охлаждения централизованных систем холодоснабжения, в системах с льдоаккумуляторами, центрах хранения и обработки данных и системах с естественным охлаждением. Модельный ряд сертифицирован по стандарту AHRI, что гарантирует оптимальные характеристики в соответствии с номинальными значениями, заявленными производителем. Сертификация AHRI — это независимая сторонняя проверка тепловых характеристик оборудования.

ПРЕИМУЩЕСТВА РАЗБОРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL AQ6

• Высокая энергоэффективность — низкие эксплуатационные расходы
• Гибкая конфигурация — возможность изменения площади теплопередачи
• Простота монтажа — компактная конструкция
• Высокая эксплуатационная технологичность — легко открывается для осмотра и чистки и легко очищается при помощи установки для безразборной мойки (CIP)

ОБЛАСТИ ПРИМЕНЕНИЯ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL AQ6

• Обогрев, вентиляция и кондиционирование воздуха.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА ALFA LAVAL AQ6

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Другие материалы могут быть предоставлены по запросу.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Пластинчатый теплообменник Альфа Лаваль AQ6-225 состоит из пакета металлических гофрированных пластин, формирующих каналы для двух жидкостей, участвующих в процессе теплообмена. Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена уплотнительной прокладкой, которая герметично изолирует канал и направляет различные потоки жидкостей в чередующиеся каналы. Необходимое количество пластин, их профиль и типоразмер определяются интенсивностью потока, физическими свойствами жидкостей, допустимыми перепадами давления и температурной программой.

Гофрированная поверхность пластин обеспечивает высокую турбулентность потоков и жесткость конструкции теплообменника. В верхней части прижимная плита и пластины подвешены на несущей балке, а снизу – фиксируются направляющей балкой.

В одноходовых теплообменниках Альфа Лаваль AQ6-225 патрубки расположены на неподвижной опорной плите, а в многоходовых конструкциях – на неподвижной опорной и подвижной прижимной плитах.

Разборные пластинчатые теплообменники Альфа Лаваль AlfaQ™ отвечают практически всем действующим требованиям по эффективности передачи тепла и независимо от размеров и производительности демонстрируют нашу приверженность оптимизации технологических процессов наших заказчиков.

Благодаря тщательно продуманному конструктивному исполнению эти устройства просты в обслуживании и имеют длительный эксплуатационный ресурс.

Ниже приведены некоторые конструктивные особенности:

• Уплотнение с системой крепления ClipGrip™ – бесклеевое уплотнение с высочайшей точностью позиционирования, обеспечивающее идеальную герметичность и простоту технического обслуживания.
• Клеевое уплотнение – двухкомпонентный эпоксидный клей горячей вулканизации удерживает уплотнение на месте при любых способах очистки теплообменника.
• Распределительная площадка CurveFlow™ – обеспечивает использование всей площади теплопередающей поверхности и минимизирует интенсивность образования отложений.

Кроме того, наличие ролика прижимной плиты, опорных подшипников на стяжных болтах и 5-точечной системы центрирования с усиленными монтажными проушинами ускоряет и упрощает разборку и сборку теплообменника; при этом не нужны тяжелые инструменты и нет риска повреждения пластин.

Жидкости, участвующие в процессе теплопередачи, поступают в теплообменник через входные патрубки. Уплотнения, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Гофрированная поверхность пластин обеспечивает формирование каналов, высокую турбулентность потока и механическую прочность пакета пластин. Тепло от одной жидкости к другой передается через пластины, а полностью противоточная схема движения теплоносителей позволяет добиться максимальной эффективности теплопередачи.

1 онлайн гипермаркет Alfa Laval предлагает купить разборный пластинчатый теплообменник Альфа Лаваль AQ6-225 по цене производителя, с возможностью бесплатной доставки. Наши специалисты помогут подобрать и рассчитать необходимое теплообменное оборудование, отталкиваясь от требований клиента.
