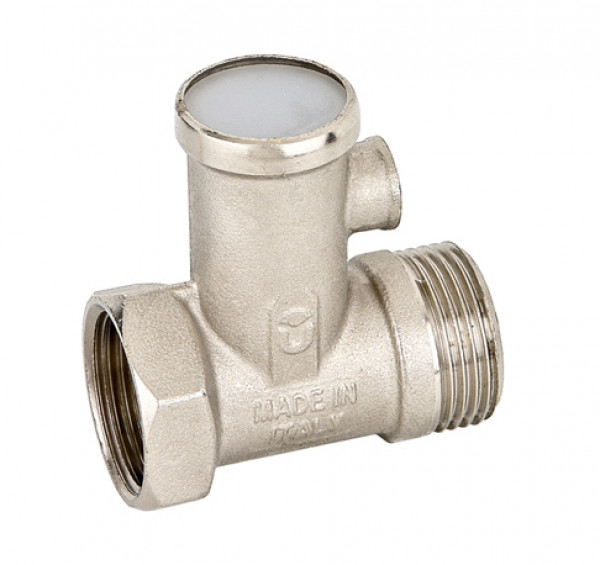

Клапан предохранительный Бугатти 1/2" серии «ILLINOIS» предназначен для защиты систем отопления, водонагревательных и паровых систем, трубопроводов и гидравлических установок от превышения максимально допустимого рабочего давления. В качестве транспортируемой среды может использоваться воздух, холодная и горячая вода, этиленгликоль, пропиленгликоль и прочие жидкости и газы, неагрессивные к материалам корпуса. При повышении давления в системе сверх установочного, сила давления рабочей среды становится больше силы упругости пружины. Вследствие чего пружина сжимается, открывая клапан Bugatti и производя частичный сброс среды в атмосферу или в отводящий трубопровод. После снижения давления сила упругости пружины вдавливает шток и диафрагму обратно в седло, закрывая его. Клапан Бугатти не предусматривает перенастройки выпускного давления.
Указания по монтажу и эксплуатации:
Клапан Bugatti должен быть установлен в вертикальном положении. Направление потока воды указано на корпусе клапана стрелкой. Клапан является неразборным.
Давление открытия обратного клапана на входе (Р1) — 0,1–0,2 bar
Дифференциальное давление закрытия обратного клапана (Р2) — 0,8 — 1,5 bar
Заводские настройки срабатывания предохранительного клапана (Р3) — 8,0 — 8,5 bar
Максимальное избыточное давление внутри корпуса клапана — 16 bar
Максимальная рабочая температура — 120 °С
