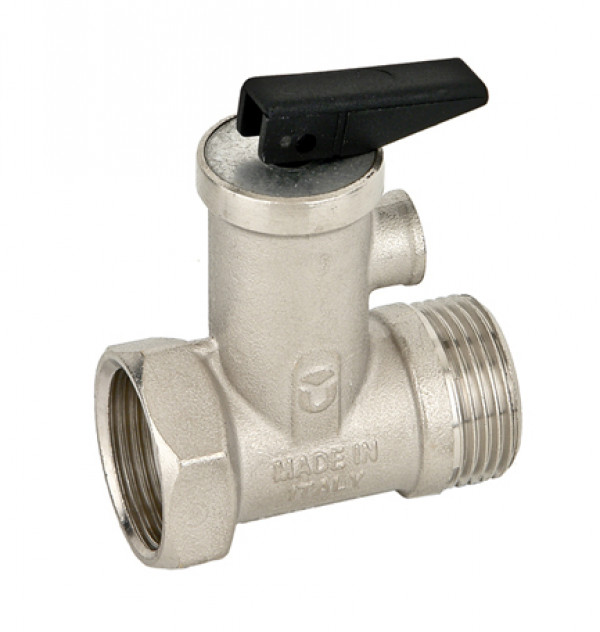

Клапан предохранительный Бугатти 1/2" серии «ILLINOIS» предназначен для защиты систем отопления, водонагревательных и паровых систем, трубопроводов и гидравлических установок от превышения максимально допустимого рабочего давления. В качестве транспортируемой среды может использоваться воздух, холодная и горячая вода, этиленгликоль, пропиленгликоль и прочие жидкости и газы, неагрессивные к материалам корпуса. При повышении давления в системе сверх установочного, сила давления рабочей среды становится больше силы упругости пружины. Вследствие чего пружина сжимается, открывая клапан Bugatti и производя частичный сброс среды в атмосферу или в отводящий трубопровод. После снижения давления сила упругости пружины вдавливает шток и диафрагму обратно в седло, закрывая его. Клапан Бугатти не предусматривает перенастройки выпускного давления.
Указания по монтажу и эксплуатации:
Клапан Bugatti должен быть установлен в вертикальном положении. Сливное устройство должно быть закрыто. Направление потока воды указано на корпусе клапана стрелкой. Перед первым включением водонагревателя, после заполнения его водой, рекомендуется открыть сливное устройство путем поворота флажковой ручки до момента излива из сливного отверстия. После чего перевести ручку в закрытое положение и включить водонагреватель. Клапан Бугатти является неразборным.
Давление открытия обратного клапана на входе (Р1) — 0,1–0,2 bar
Дифференциальное давление закрытия обратного клапана (Р2) — 0,8 — 1,5 bar
Заводские настройки срабатывания предохранительного клапана (Р3) — 8,0 — 8,5 bar
Максимальное избыточное давление внутри корпуса клапана — 16 bar
Максимальная рабочая температура — 120 °С
