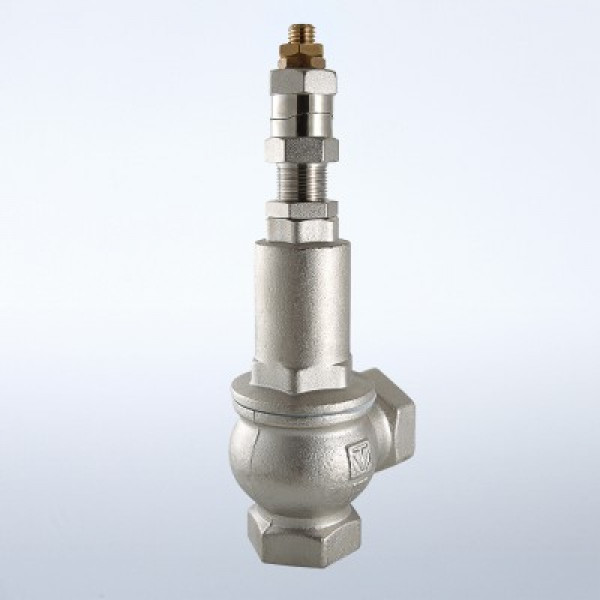

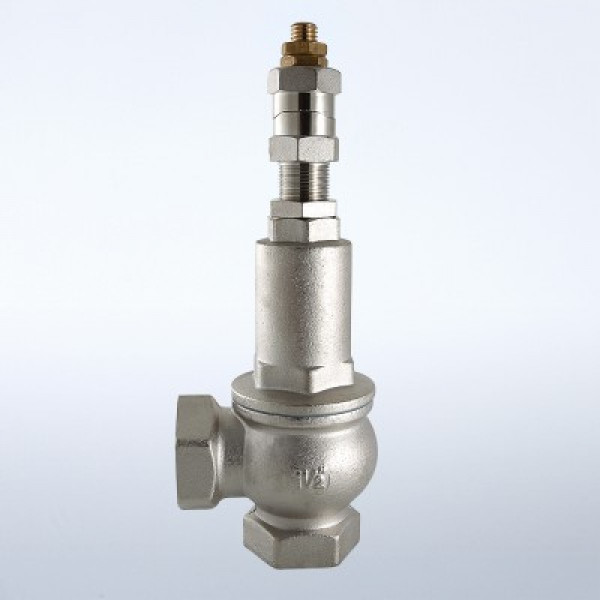

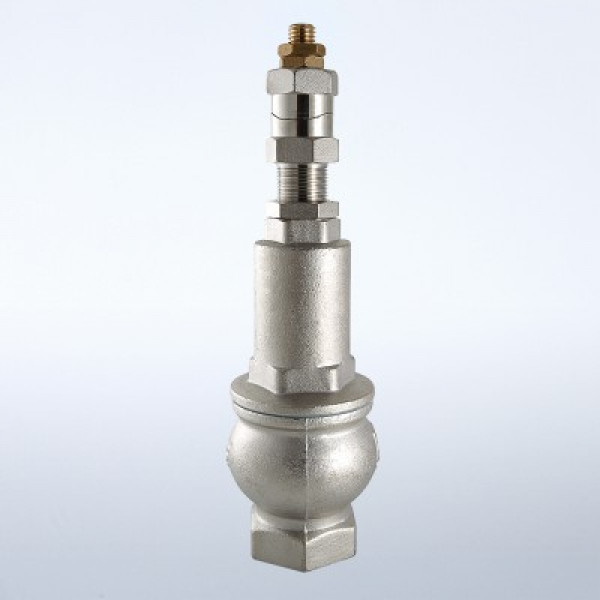

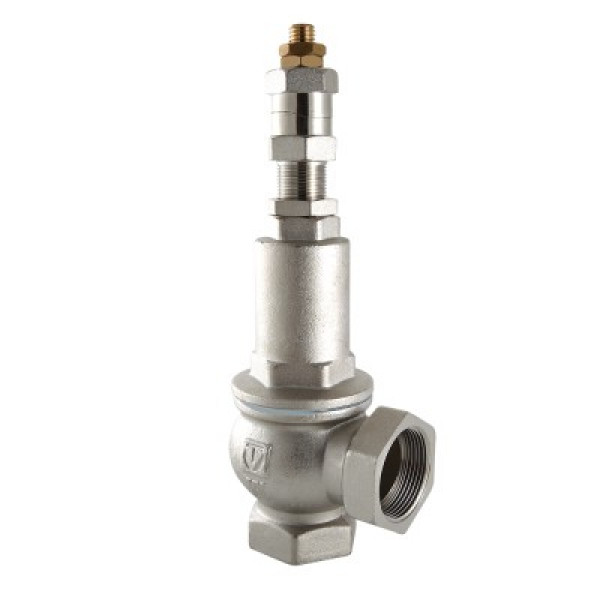

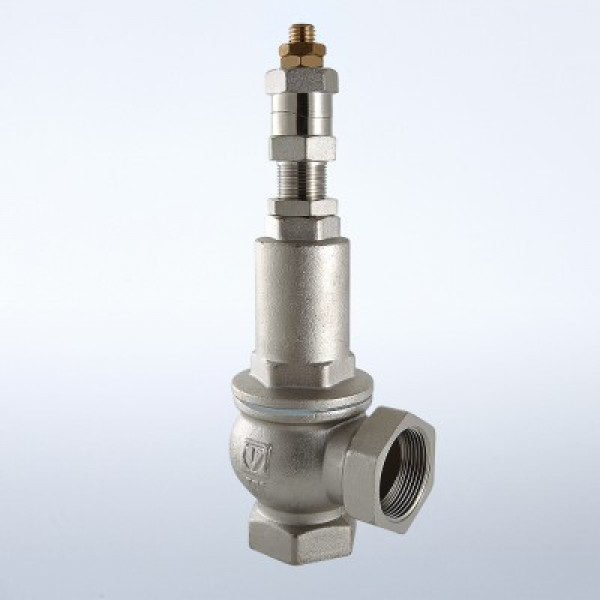

Регулируемый предохранительный клапан Валтек VT.1831.N 1 1/2" предназначен для установки на паровых и водогрейных котлах, сосудах под давлением, трубопроводах, где в качестве рабочей среды используются вода, водяной пар, раствор этилен- и пропиленгликоля, воздух, природный газ, сжиженный углеводородный газ и другие жидкости и газы, нейтральные по отношению к латуни и тефлону. Температура рабочей среды – до 150 °С. Предусмотрена возможность настройки в диапазоне 1–12 бар и ручного открытия клапана для проверки работоспособности. Давление заводской настройки – 3 бара. Диапазон условных диаметров – от 1/2 до 2". Минимальный ресурс клапана Valtec– 5 тыс. циклов.
Устройство и принцип работы Valtec VT.1831.N
Клапан Валтек состоит из корпуса 10, в котором расположен золотник (тарелка) 11 с прокладкой 12. Золотник через шток 5 подпружинен пружиной 8, расположенной в стакане 6, защищающем пружину от внешних воздействий. При помощи регулировочной втулки 3 с контрящей гайкой 4 можно регулировать степень предварительного сжатия пружины, изменяя положение упорной шайбы 7. Втулка принудительного открытия 2 взаимодействует с волнообразной поверхностью торца регулировочной втулки 3, обеспечивая возможность принудительного сжатия пружины. Втулка 2 удерживается на штоке парой гаек 1. Превышение давления настройки вызывает сжатие пружины и открытие золотника со сбросом среды через выходной патрубок. Тарелка золотника 11 центрируется с помощью крестообразной направляющей 13. Между стаканом и корпусом расположена уплотняющая прокладка 9.
