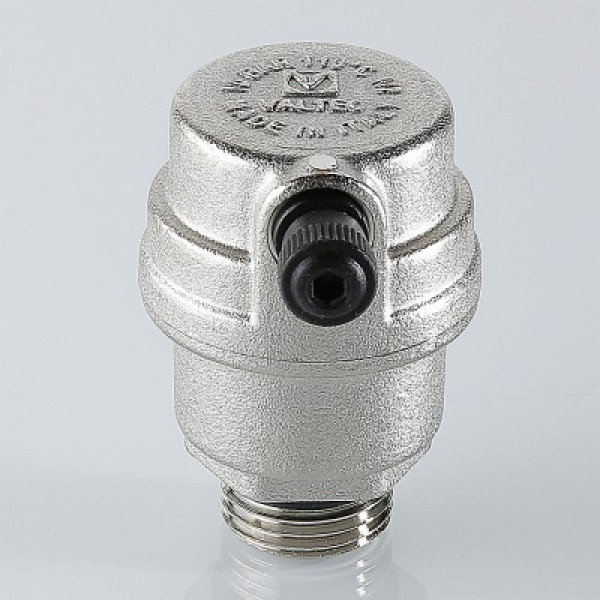

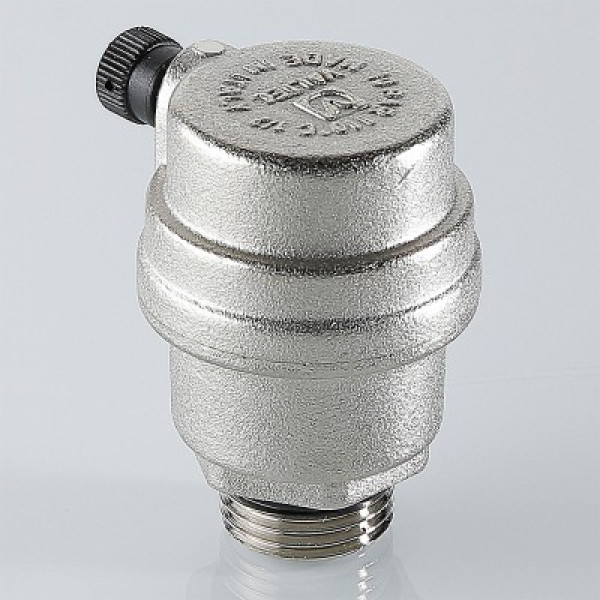

Автоматический воздухоотводчик Валтек VT.502.NH поплавкового типа с пружинным золотником. Может использоваться на трубопроводах, транспортирующих воду, этилен- и пропиленгликолевый незамерзающий теплоноситель, другие жидкости, неагрессивные к материалам изделия. Ремонтопригодный. Детали корпуса воздухоотводчика выполнены из качественной сантехнической латуни, никелированы. Материал уплотняющей прокладки – эластомер EPDM, поплавка – полипропилен, пружины – нержавеющая сталь AISI 306, держателя золотника и жиклера – нейлон. Воздухоотводчик Валтек допущен к применению в системах с рабочей температурой до 110 °С и давлением до 10 бар.
Диаметр корпуса воздухоотводчика – 46 мм, присоединения – ½" (резьба – наружная).
Нормативный срок службы изделия – 30 лет.
Данный воздухоотводчик Valtec рекомендуется устанавливать в закрытые системы отопления, где потребителем производится водоподготовка (предусмотрены системы фильтрации).
Сфера применения: коллекторные группы и распределительные узлы, группы безопасности котла, коллекторы теплого пола и т.д., гидроразделители (гидрострелки).
Устройство и принцип работы Valtec VT.502.NH
Корпус воздухоотводчика Валтек состоит из двух латунных (CW617N) никелированных деталей 1 и 2, соединенных между собою на резьбе с уплотнительным кольцом из EPDM 10. Внутри корпуса свободно перемещается полипропиленовый поплавок 3, который своей скобой воздействует на держатель золотника 5, выполненный из нейлона. Золотник 6 с держателем 5 при помощи пружинной связи 7 (AISI 316) связан с жиклером 4 (нейлон). При осушении колбы корпуса поплавок 3 опускается, воздействуя на держатель 5. При этом золотник 6 открывает калиброванное (1,5мм) отверстие жиклера 4. Благодаря внутреннему давлению транспортируемой среды воздух или газы, скопившиеся в колбе по каналу жиклера 4, удаляются наружу. Пробка 9 при поставке находится в закрытом положении, чтобы пыль и грязь не могли проникнуть в корпус.
Габаритные размеры Valtec VT.502.NH
