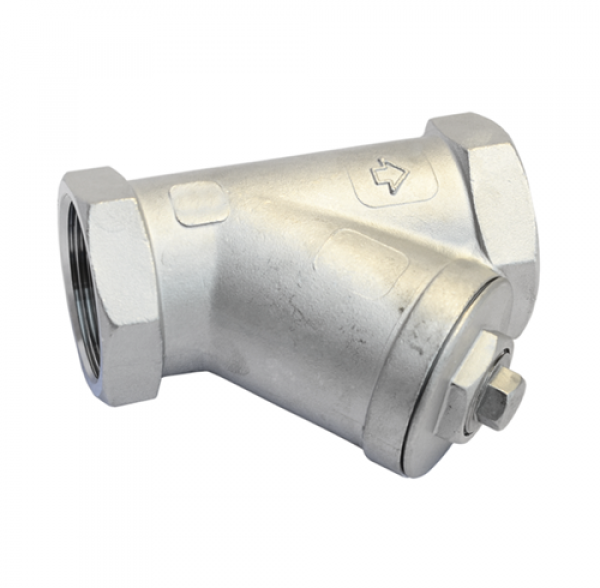

Фильтры сетчатые Ду 40 Данфосс Y666 предназначены для установки перед балансировочными клапанами, регулирующей арматурой, расходомерами, насосами и другими устройствами с повышенными требованиями к чистоте проходящей через них воды в системах отопления, теплоснабжения, технического горячего и холодного водоснабжения, а также для механической очистки рабочей среды от грязи, ржавчины, стружки и т. д.
Не допускается использование для питьевого водоснабжения.
По сравнению с латунными фильтрами фильтры Danfoss из нержавеющей стали имеют более широкий диапазон рабочих температур и высокое рабочее давление и могут использоваться для более широкого спектра технологических сред, не агрессивных по отношению к конструкционным материалам фильтров Данфосс Y666.
Фильтр Danfoss Y666 имеет съемную пробку для промывки сетчатого элемента и отстойника без демонтажа фильтра с трубопровода.
Основные характеристики
- Условный проход: DN = 8–50 мм.
- Условное давление: PN = 40 бар.
- Рабочие среды: вода отопительная, гликоле- вые растворы до 50%
- Температура среды: Т = –10 … +175 ° С.
- Присоединение к трубопроводу: резьба трубная цилиндрическая (BSP), внутренняя.
- Размер ячейки сетчатого элемента: 600 мкм.
УСТРОЙСТВО И МАТЕРИАЛ ФИЛЬТРОВ СЕТЧАТЫХ DANFOSS ТИПА Y666
|
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус
|
Нерж. сталь ASTM A351 GrCF8M
|
|
2
|
Фильтрующий элемент
|
Нерж. сталь AISI 316
|
|
3
|
Прокладка
|
PTFE (тефлон)
|
|
4
|
Крышка
|
Нерж. сталь ASTM A351 GrCF8M
|
|
5
|
Спускное устройство, в виде пробки
|
Нерж. сталь AISI 316
|
|
6
|
Прокладка
|
PTFE (тефлон)
|
МОНТАЖ И ЭКСПЛУАТАЦИЯ СЕТЧАТЫХ ФИЛЬТРОВ DANFOSS Y666
Все сетчатые фильтры Данфосс должны устанавливаться на трубопроводах так, чтобы направление стрелки на их корпусе совпадало с направлением движения воды, а сливное устройство отверстия в крышке или сливной кран были обращены вниз.
Техническая вода проходит через ячейки фильтра и очищается от механических взвесей. Конструкция фильтра Dandoss и порядок его установки предполагают заполнение отстойника фильтра механическими взвесями. Частота слива взвесей и прочистки фильтрующего элемента (сетки) определяется из условий эксплуатации фильтра.
Фильтр Данфосс необходимо очистить, если потери давления на клапане заметно больше расчетных исходя из известных значений расхода и указанных выше значений условной пропускной способности Kvs для каждого DN.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФИЛЬТРОВ СЕТЧАТЫХ DANFOSS ТИПА Y666
|
|
Условный проход DN, мм
|
Размер присоеди- нительной резьбы G, дюймы
|
Размеры, мм
|
Размер ячейки сетки, мм
|
Масса, кг
|
|
L
|
H
|
|
8
|
1/4
|
57
|
32
|
0.6
|
0.15
|
|
10
|
3/8
|
57
|
32
|
0.15
|
|
15
|
1/2
|
61
|
36
|
0.21
|
|
20
|
3/4
|
70
|
41
|
0.28
|
|
25
|
1
|
86
|
44
|
0.46
|
|
32
|
11/4
|
100
|
51
|
0.68
|
|
40
|
11/2
|
111
|
59
|
0.92
|
|
50
|
2
|
138
|
72
|
1.50
|
ФИЛЬТРЫ СЕТЧАТЫЕ DANFOSS. ОБЩИЕ СВЕДЕНИЯ
Фильтры Данфосс сетчатые предназначены для установки перед регулирующей арматурой, расходомерами, насосами с «мокрым» ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды.
Фильтры Danfoss состоят:
- из корпуса;
- из крышки со сливным отверстием;
- из сетчатого цилиндра из нержавеющей стали;
- из заглушки сливного отверстия, магнитной вставки или крана для спуска грязи;
- из уплотнительной прокладки.
Фильтры Danfoss подразделяются:
- по материалу корпуса и крышки: латунь, чугун или нержавеющая сталь (материал указан в заголовке технического описания конкретного фильтра);
- по наличию заглушки, магнитной вставки или спускного крана;
- по способу соединения с трубопроводом — муфтовый или фланцевый.
Все сетчатые фильтры Данфосс, представленные в данном каталоге, должны устанавливаться на трубопроводах так, чтобы направле- ние стрелки на их корпусе совпадало с направлением движения воды и сливное отверстие в крышке было обращено вниз.
