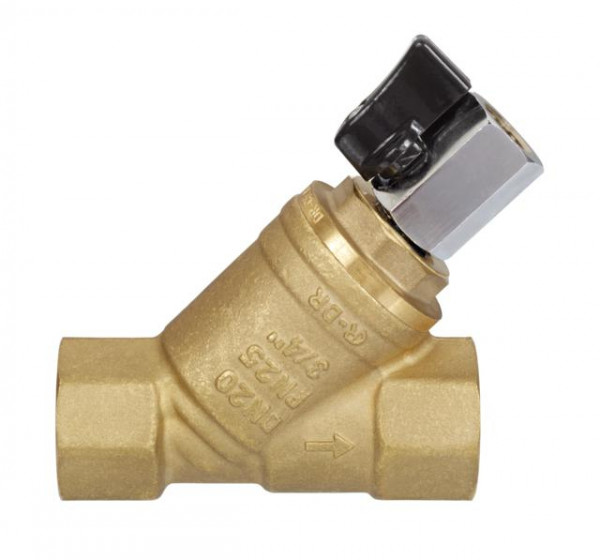

Фильтры латунные сетчатые Ду 20 Данфосс FVR-D применяются в системах холодного водоснабжения, отопления и горячего водоснабжения для защиты арматуры. Сетчатые фильтры улавливают инородные включения рабочей среды, такие как обломки шлака или капли от брызг, образованные при сварке, металлическая стружка, песок и т.д. Фильтры Danfoss должны устанавливаться на систему для защиты ее частей от инородных материалов. Фильтры должны устанавливаться перед чувствительными ее компонентами, такими как измерители, насосы, регулирующие клапаны для их защиты от инородных тел.
Особенности
- Заменяемая фильтрующая сетка.
- Версия со спускным шаровым краном (FVR-D).
Основные характеристики
- Условный проход: DN = 10–50 мм.
- Присоединение к трубопроводу: резьбовое.
- Условное давление: PN = 25 бар.
- Условная пропускная способность: Kvs = 3–36 м3/ч.
- Температура перемещаемой среды: Т = –10...+130 °С.
- Рабочая среда: отопительная вода, ХВС, ГВС, гликолевые растворы до 50%.
- Минимальная температура хранения и транспортировки: –40 °С.
- Резьба трубная цилиндрическая (BSPT), внутренняя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕТЧАТЫХ ФИЛЬТРОВ DANFOSS FVR-D
|
Условный проход DN
|
мм
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Условная пропускная способность Kvs
|
м3/ч
|
3
|
4,5
|
7,9
|
11,2
|
17
|
24,5
|
36
|
|
Условное давление PN
|
бар
|
25
|
|
Рабочая среда
|
Отопительная вода, вода, гликолевые растворы 50%
|
|
рН
|
Мин. 7, макс. 10
|
|
Температура перемещаемой среды
|
°С
|
–10—130
|
|
Размер ячейки сетки
|
мкм
|
500
|
|
Количество ячеек
|
1/см2
|
50
|
|
Присоединение
|
Внутренняя резьба
|
|
Материал
|
|
Корпус фильтра
|
Необесцинковывающаяся латунь
|
|
Крышка
|
Необесцинковывающаяся латунь
|
|
Фильтрующий элемент (сетка)
|
Нерж. сталь
|
|
Уплотнительное кольцо
|
EDPM
|
|
Корпус шарового крана
|
Латунь
|
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ СЕТЧАТЫХ ФИЛЬТРОВ DANFOS FVR-D
МОНТАЖ И ЭКСПЛУАТАЦИЯ СЕТЧАТЫХ ФИЛЬТРОВ DANFOSS FVR-D
 Направление потока жидкости должно совпадать с направлением стрелки на корпусе фильтра Данфосс. При установке фильтра на горизонтальный трубопровод пробка сливного отверстия (или кран) должна быть направлена вниз. При установке фильтра Danfoss на вертикальный трубопровод пробка сливного отверстия (или кран) должна быть направлена вниз.
Примечание. При направлении потока снизу вверх фильтр будет задерживать инородные частицы, однако не способен их улавливать в накопительной части. Необходимо предусмотреть свободное пространство при установке фильтра для снятия его сетки и обслуживания.
|
ЗАВИСИМОСТЬ РАБОЧЕГО ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ ПЕРЕМЕЩАЕМОЙ СРЕДЫ
НОМОГРАММА ПОТЕРЬ ДАВЛЕНИЯ
УСТРОЙСТВО СЕТЧАТЫХ ФИЛЬТРОВ DANFOSS FVR-D
|
|
1. Корпус.
2. Фильтрующий элемент (сетка).
3. Уплотнительное кольцо.
4. Пробка.
5. Спускной кран (для FVR-D).
|
ФИЛЬТРЫ СЕТЧАТЫЕ DANFOSS. ОБЩИЕ СВЕДЕНИЯ
Фильтры Данфосс сетчатые предназначены для установки перед регулирующей арматурой, расходомерами, насосами с «мокрым» ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды.
Фильтры Danfoss состоят:
- из корпуса;
- из крышки со сливным отверстием;
- из сетчатого цилиндра из нержавеющей стали;
- из заглушки сливного отверстия, магнитной вставки или крана для спуска грязи;
- из уплотнительной прокладки.
Фильтры Danfoss подразделяются:
- по материалу корпуса и крышки: латунь, чугун или нержавеющая сталь (материал указан в заголовке технического описания конкретного фильтра);
- по наличию заглушки, магнитной вставки или спускного крана;
- по способу соединения с трубопроводом — муфтовый или фланцевый.
Все сетчатые фильтры Данфосс, представленные в данном каталоге, должны устанавливаться на трубопроводах так, чтобы направле- ние стрелки на их корпусе совпадало с направлением движения воды и сливное отверстие в крышке было обращено вниз.
