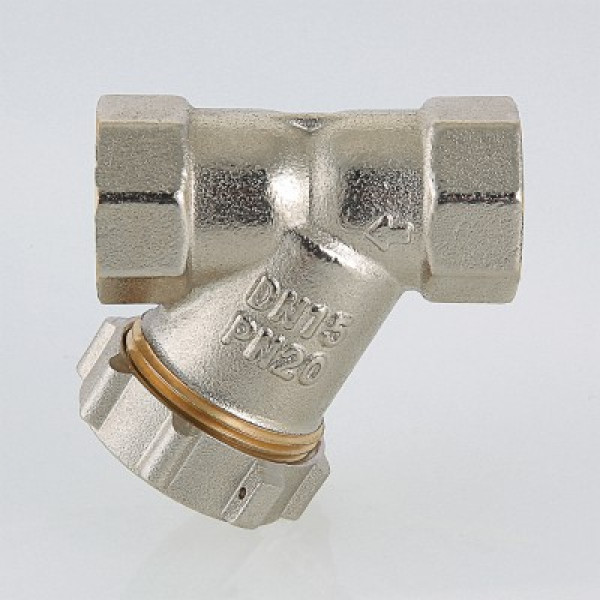

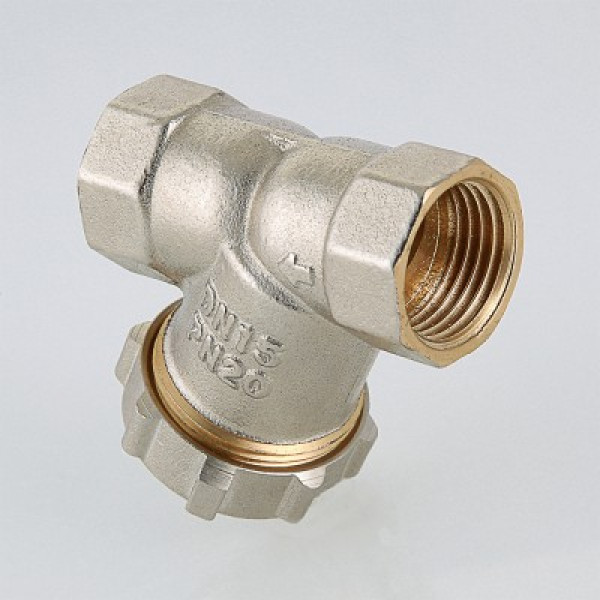

Фильтр механической очистки косой с заглушкой Валтек VT.193.N 1/2" предназначен для очистки рабочей среды от загрязняющих частиц размером более 500 мкм.
В данном фильтре вместо удерживающей сетку пробки применяется заглушка. Резьба, соединяющая заглушку с колбой фильтра Valtec, не подвержена влиянию транспортируемой среды, т.к. отделена от неё прокладкой. Это исключает вероятность «прикипания» заглушки, облегчает периодическую очистку фильтра, снижает риск его повреждения при обслуживании. Для того, чтобы при установке заглушки не повреждались края сетки, фильтр Валтек снабжен плавающим нейлоновым фиксатором.
Корпус и заглушка изготовлены горячим прессованием из латуни марки CW617N (европейский стандарт EN 12165) и никелированы. Материал уплотнительной прокладки – тефлон. Заглушка оснащена отверстием для пломбировки.
Максимальное рабочее давление – 20 бар. Максимальная рабочая температура фильтруемой среды – 150 °C. Резьба присоединений – внутренняя.
Фильтр может устанавливаться в горизонтальном и вертикальном (движение потока – сверху–вниз) положении, колбой вниз.
Конструкция Valtec VT.193.N
Фильтр Валтек состоит из корпуса 1, заглушки 2, фильтроэлемента 3, центрующей втулки 4 и прокладки 5. Корпус и заглушка выполнены из горячепрессованной, никелированной латуни марки CW617N . Центрующая втулка служит для фиксации фильтроэлемента в фильтровальной камере и выполнена из латуни CW614N. Уплотнительная прокладка 5 -тефлоновая (PTFE) . В корпус помещен сменный фильтроэлемент из нержавеющей стали AISI 316 (толщина проволоки 0,3мм). Заглушка фильтра Valtec имеет отверстие (ушко) для пломбировки. Направление потока указано стрелкой на корпусе фильтра.
