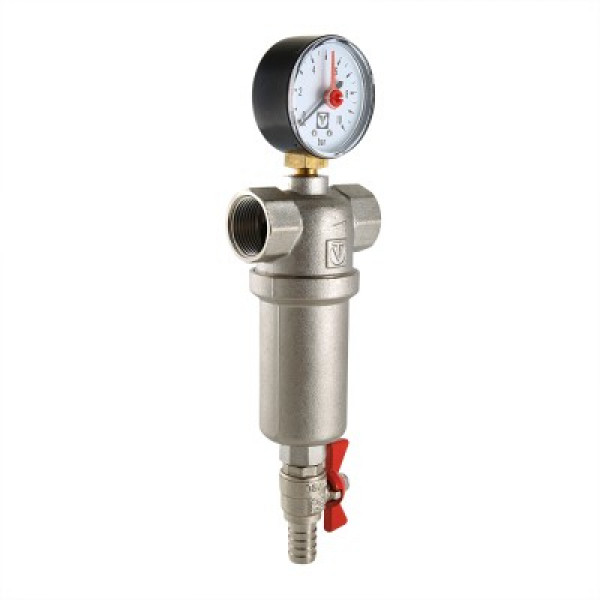

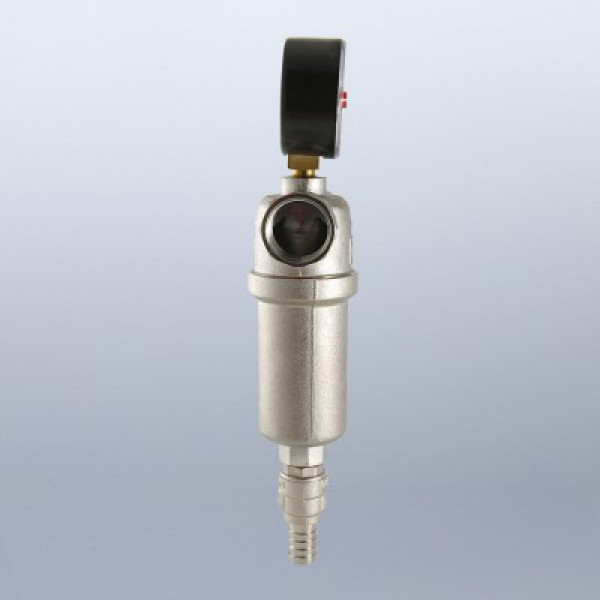

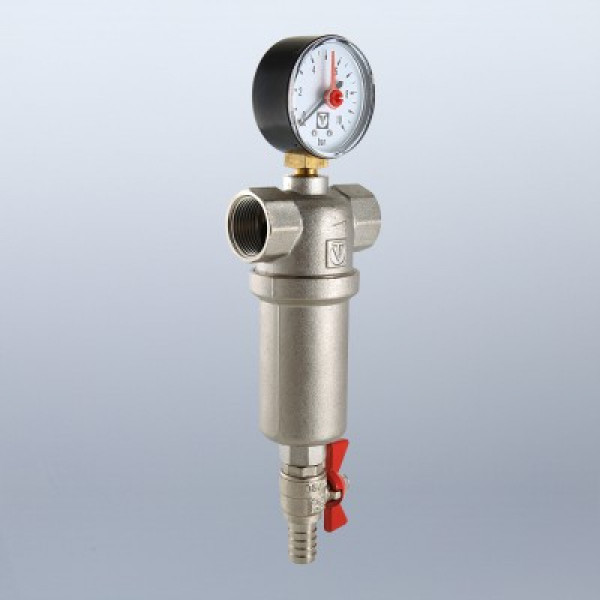

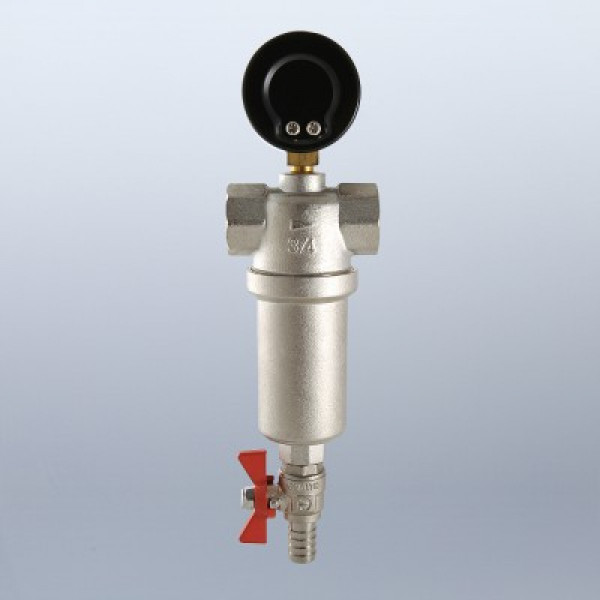

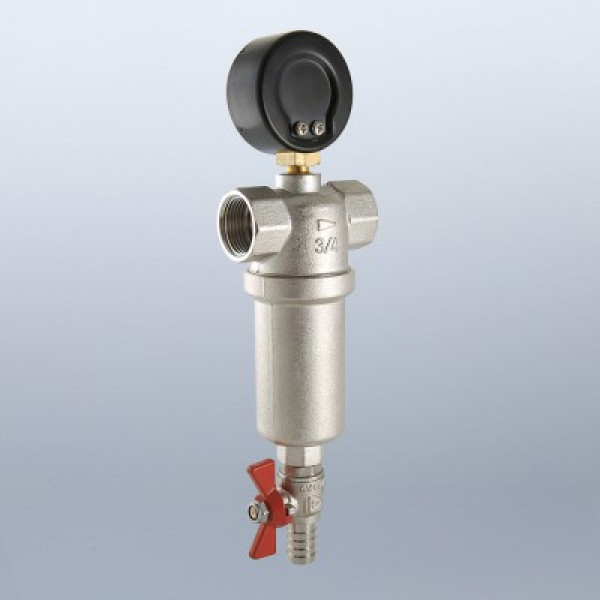

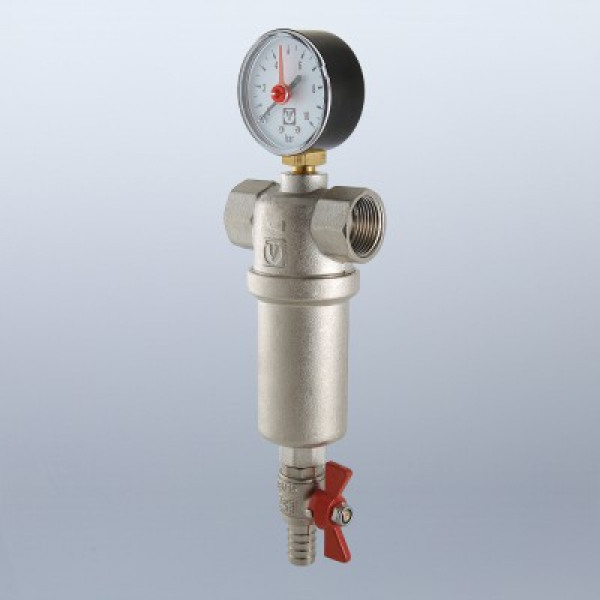

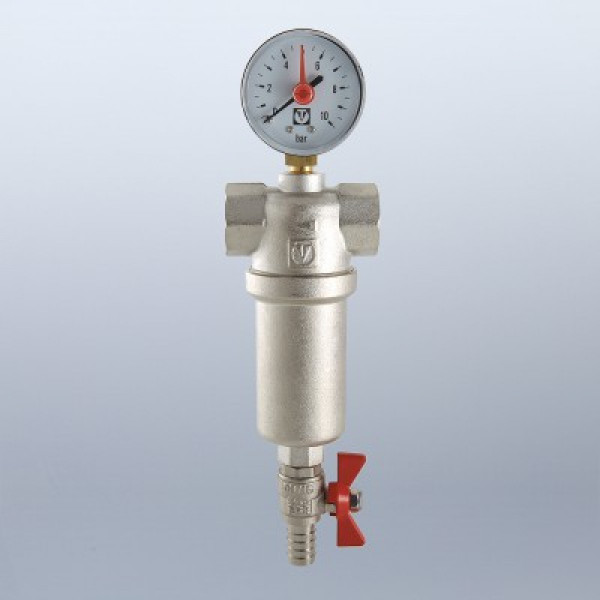

Компактный фильтр Валтек VT.389.N 1" механической очистки воды с возможностью удаления накопившихся загрязнений без извлечения сетчатых вставок (промывной фильтр). Оснащен двумя (один в другом) фильтроэлементами из нержавеющей стали. Размер ячеек сетки первичного фильтроэлемента – 1000, вторичного – 250 мкм. Корпус и колба фильтра выполнены из латуни марки CW617N (европейский стандарт EN 12165), никелированы. Предусмотрены дренажный шаровой кран со штуцером для подключения шланга и манометр для контроля уровня загрязненности сеток. Фильтр монтируется в вертикальном положении, колбой вниз. Резьба присоединений – внутренняя.
Конструкция Valtec VT.389.N
Фильтр Valtec состоит из корпуса 2 и колбы 6, выполненных из горячештампованной латуни CW617N с гальванопокрытием из никеля. Между собой корпус и колба соединены на резьбе с кольцевой прокладкой из EPDM. В колбе расположены два цилиндрических фильтроэлемента из нержавеющей стали AISI306: фильтр первой ступени 4 (1000мкм) и второй ступени 5 (250 мкм). Фильтроэлементы соединены между собой и зафиксированы в корпусе с помощью тефлоновых обойм 3. Корпус фильтра имеет резьбовой патрубок для манометра 1. Колба имеет патрубок для дренажного крана, состоящего из латунных полукорпусов 7 и 8. Шаровой затвор 9 дренажного крана выполнен из хромированной латуни и закреплен седельными тефлоновыми кольцами 10. Шаровой затвор крана управляется с помощью латунного штока 11, имеющим уплотнение из двух сальниковых колец из EPDM.
