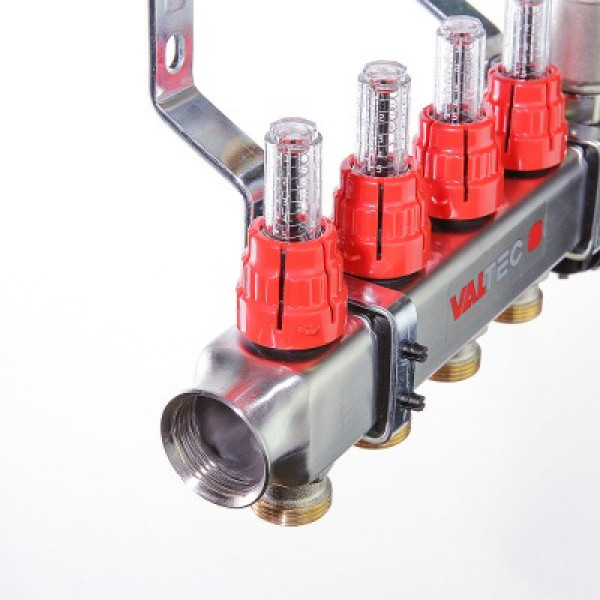

Коллекторные блоки Валтек VTc.586.EMNX, 1", 3 x 3/4" для распределения теплоносителя по петлям теплого пола или по приборам отопления. Выходы подающего коллектора укомплектованы ручными регулировочными клапанами с расходомерами, обратного – ручными запорными клапанами, на которые можно установить электротермические сервоприводы. Каждый коллектор имеет автоматический воздухоотводчик и дренажный клапан.
Коллекторные блоки Валтек предназначены для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.
Коллекторный блок Valtec объединяет в себе подающий и обратный коллекторы из нержавеющей стали, ручные настроечные клапаны c расходомерами, термостатические клапаны (с возможностью установки электротермического сервопривода), автоматические воздухоотводчики, дренажные клапаны и крепежные кронштейны.
Коллекторные блоки Валтек могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.
Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от использования дополнительных уплотнительных материалов.
Коллекторные блоки Valtec выпускаются с количеством выходов от 2 до 12. 1.6. Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).
Состав коллекторного блока Valtec VTc.586.EMNX (N- число рабочих выходов)
|
Поз
|
Наименование элемента
|
Описание элемента
|
Кол-во
|
|
1
|
Коллектор 1"х 3/4"х N
|
Каждый коллектор имеет 2N* боковых резьбовых отверстий 1/2"(В), в которые монтируются термостатические клапаны (2) и настроечные клапаны с расходомерами (3).
|
2
|
|
2
|
Термостатический клапан
|
Клапан плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода (в комплект не входит).
|
N
|
|
2.1
|
Головка термостатического клапана
|
При течи из-под штока, головка клапана может быть снята, отремонтирована или заменена. Сливать воду из коллектора при этом не нужно.
|
N
|
|
3
|
Настроечный клапан с расходомером (ротаметром)
|
Используется для балансировки петель при наладке системы. Регулировка производится вручную, вращением настроечной черной ручки в основании шкалы расходомера (см. далее). Клапан устанавливается только на подающем коллекторе.
|
N
|
|
4
|
Ручка термостатического клапана
|
С помощью ручки производится ручное управление термостатическим клапаном. Перед установкой сервопривода, ручка снимается.
|
N
|
|
6
|
Ниппель переходной 1/2"х3/4"
|
Ниппель имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов.
|
2(N-1)
|
|
7
|
Воздухоотводчик поплавковый автоматический
|
Служит для удаления из системы воздуха и газов.
|
2
|
|
8
|
Дренажный поворотный кран
|
Кран служит для заполнения или слива теплоносителя. Поворотная конструкция крана позволяет установить его в удобное положение. Управление краном производится с помощью профильного гнезда в заглушке 3/4".
|
2
|
|
9
|
Кронштейн сдвоенный
|
Для крепления коллекторов.
|
2
|
|
10
|
Пробка
|
Резьбовая пробка глушит торцевой резьбовой патрубок G1" коллектора.
|
2
|
|
11
|
Отсекающий клапан воздухоотводчика
|
Позволяет снимать воздухоотводчик, не сливая воду с коллектора.
|
2
|
