Коллекторный блок Валтек VTc.588.EMNX, 1", 6 x 3/4" из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.
Выходы обратного коллектора блока Валтек VTс.588 оборудованы термостатическими, подающего – настроечными микрометрическими клапанами. Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Стандарт присоединения трубных петель – «евроконус». В комплект входят крепежные кронштейны. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh.
Коллекторные блоки Valtec предназначены для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

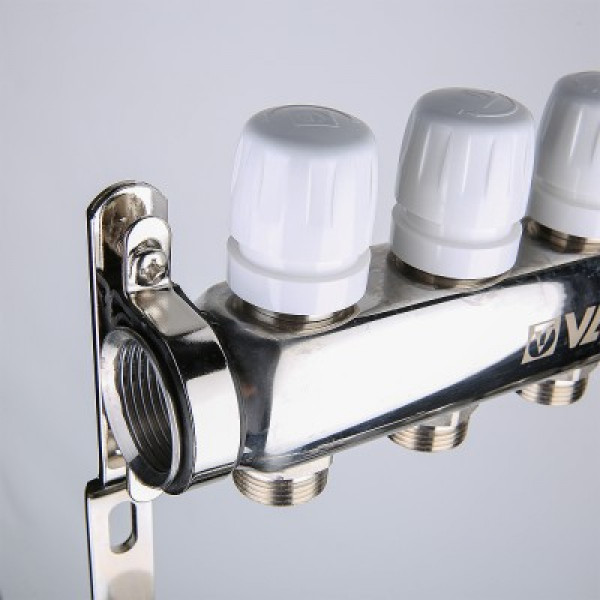

Коллекторный блок Valtec объединяет в себе подающий и обратный коллекторы из нержавеющей стали, балансировочные клапаны на подающем коллекторе, термостатические клапаны (с возможностью установки электротермического сервопривода) на обратном коллекторе, ), коллекторные тройники, автоматические воздухоотводчики, дренажные клапаны и крепежные кронштейны.
Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.
Соединение всех элементов блока между собой выполнено с применением резиновых уплотнительных колец, что позволяет отказаться от использования дополнительных уплотнительных материалов.
Коллекторные блоки Валтек выпускаются с количеством выходов от 3 до 10.
Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).
Состав коллекторного блока Valtec VTc.588.EMNX (N- число рабочих выходов)
|
Поз
|
Наименование элемента
|
Описание элемента
|
Кол-во
|
|
1
|
Коллектор 1"х 3/4"EKх N
|
Каждый коллектор имеет 2N* боковых резьбовых отверстий 1/2"(В), в которые монтируются термостатические клапаны (2) и настроечные клапаны с расходомерами (3).
|
2
|
|
2
|
Термостатический клапан
|
Клапан плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода (в комплект не входит).
|
N
|
|
2.1
|
Головка термостатического клапана
|
При течи из-под штока, головка клапана может быть снята, отремонтирована или заменена. Сливать воду из коллектора при этом не нужно.
|
N
|
|
3
|
Балансировочный клапан VT .VDC31
|
Используется для балансировки петель при наладке системы. Регулировка производится с помощью шестигранного ключа SW 5.
|
N
|
|
3.1
|
Заглушка балансировочного клапана
|
Закрывает доступ к регулировочному узлы клапана, предохраняя от несанкционированного вмешательства в настройки
|
N
|
|
4
|
Ручка термостатического клапана
|
С помощью ручки производится ручное управление термостатическим клапаном. Перед установкой сервопривода, ручка снимается.
|
N
|
|
6
|
Ниппель переходной 1/2"х3/4" ЕК
|
Ниппель имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов.
|
2N
|
|
7
|
Воздухоотводчик поплавковый автоматический
|
Служит для удаления из системы воздуха и газов.
|
2
|
|
8
|
Дренажный кран VT.430
|
Кран служит для заполнения или опорожнения системы.
|
2
|
|
9
|
Кронштейн сдвоенный
|
Для крепления коллекторов.
|
2
|
|
10
|
Тройник коллекторный VTc.530
|
Служит для присоединения к коллектору воздухоотводчика и дренажного крана.
|
2
|
|
11
|
Отсекающий клапан воздухоотводчика
|
Позволяет снимать воздухоотводчик, не сливая воду с коллектора.
|
2
|
