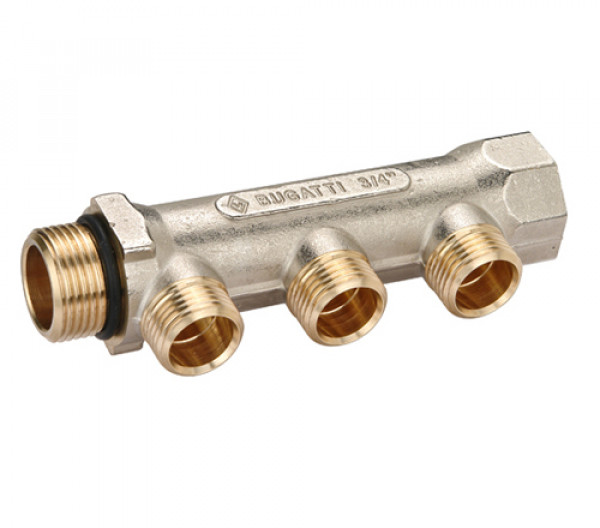

Коллектор Бугатти 1"x1/2", линейный на 3 выхода, межосевое расстояние 36 мм, Bugatti

Коллекторы Буггати серии «MICHIGAN» 1"x1/2" предназначены для распределения потока транспортируемой жидкости по потребителям. Коллекторные системы могут использоваться на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам элементов коллекторных систем. Использование коллекторных систем Bugatti серии «MICHIGAN» позволяет выравнивать давление по потребителям, осуществлять централизованное регулирование расхода, удаление воздуха и слив транспортируемой среды.

Конструктивные особенности и принцип действия:

Коллекторы Буггати серии «MICHIGAN» с регулирующими вентилями состоят из латунного никелированного корпуса, имеющего на концах присоединительные резьбы и встроенных в корпус регулировочных вентилей. Вращение латунного червячного штока приводит к линейному перемещению ползуна золотника со сменной золотниковой прокладкой из EPDM, которая крепится к штоку винтом. В качестве сальникового уплотнения штока используются два кольца из EPDM. Вентильная муфта латунная имеет резьбовое присоединение к корпусу. Герметичность этого соединения обеспечивается прокладочным кольцом из EPDM.

Коллекторы Bugatti серии «MICHIGAN» с отсекающими кранами состоят из латунного никелированного корпуса, к которому присоединены выходные патрубки с наружной резьбой. Соединение корпуса с патрубком герметизировано клеем анаэробного твердения. Внутри корпуса, между прокладками из PTFE, расположен шаровой латунный хромированный затвор. Затвор приводится в действие латунным штоком. Уплотнение штока обеспечивается двумя сальниковыми кольцами из EPDM. Ручка крепится к штоку с помощью винта.

Регулировка расхода через отвод регулирующего коллектора Буггати серии «MICHIGAN» производится вращением рукояти регулирующего вентиля отвода. Полный цикл вращения составляет три оборота по 360 градусов. В запорных коллекторах Bugatti серии «MICHIGAN» перекрытие потока осуществляется поворотом ручки на 90 градусов.

МОДЕЛИ И ТИПОРАЗМЕРЫ ЛИНЕЙНЫХ КОЛЛЕКТОРОВ БУГАТТИ СЕРИИ «MICHIGAN»
