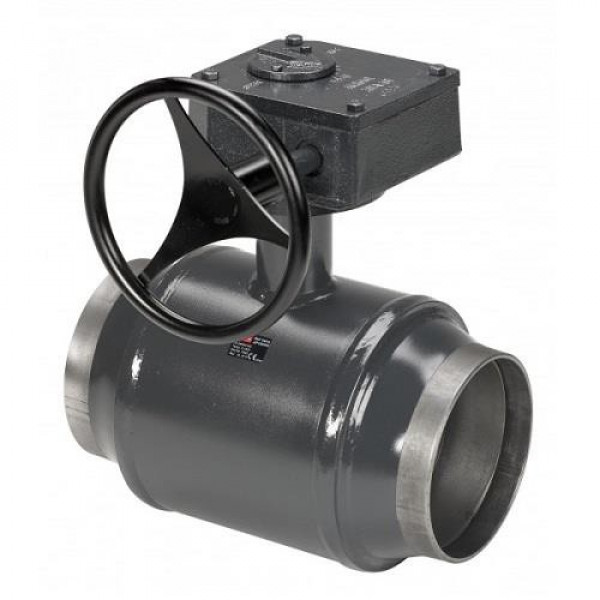

Шаровые краны Данфосс Ду 350 серии JiP Premium — двухпозиционная запорная арматура, предназначены для использования в отопительных и промышленных установках для жидких сред. Класс герметичности, А по ГОСТ Р 9544 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов» (2005).
Стальные шаровые краны Danfoss JiP Premium в основном предназначены для воды наружных и внутренних тепловых сетей при температуре теплоносителя до 180 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ:
•Требования к качеству сетевой воды,
•Правила технической эксплуатации электри- ческих станций и сетей Российской Федерации (ПТЭ), п. 4.8.40.
Шаровые краны Данфосс JiP Premium также могут применяться в системах холодоснабжения с водогликолевой смесью. Полностью сварной стальной корпус кранов отвечает современным требованиям, предъявляемым к арматуре, применяемой в системах теплоснабжения, и обеспечивает высокую степень безопасности.
Краны Danfoss снабжены уникальным уплотнением штока, которое в отличие от большинства аналогов других производителей не содержит резины, которая со временем теряет свои свойства под воздействием высоких температур и давлений. Уплотнение штока кранов Данфосс серии JiP Premium состоит из нескольких слоев тефлона и графита и гарантирует полную герметичность и неограниченный срок службы данного узла крана в условиях высоких и изменяющихся температур.
Самообжимная конструкция уплотнения шара, представляющая собой специальные линзовые пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую герметичность закрытия крана Danfoss и оптимальный крутящий момент, требуемый для поворота шара. В базовом исполнении краны Данфосс имеют стандартный проход, но обладают повышенной пропускной способностью по сравнению с аналогами благодаря своим конструктивным особенностям (плавный вход и выход, цилинд- рическая вставка в шаре и др.).
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ ШАРОВОГО КРАНА DANFOSS СЕРИИ JIP PREMIUM
|
Деталь
|
Материал
|
|
Корпус крана и патрубки
|
Сталь P235GH, сталь 20 или аналог
|
|
Фланцы
|
Сталь P235GH, сталь 20 или аналог
|
|
Шток
|
Нержавеющая сталь
|
|
Шар
|
Нержавеющая сталь
|
|
Кольцевые уплотне- ния шара
|
Тефлон PTFE, армированный углеволокном
|
|
Уплотнения штока
|
Тефлон PTFE, армированный углеволокном
|
РАБОЧАЯ ЗОНА
В отличие от большинства аналогов других производителей максимальное рабочее давление шаровых кранов Данфосс не падает с ростом температуры в пределах заявленного диапазона рабочих температур (-40-180 °С). Это обеспечивается конструкцией и толщиной корпуса, выбором конструкционных материалов, а также отсутствием резины в уплотнении штока. Ниже приведена рабочая зона шаровых кранов Danfoss JiP Premium WW (под приварку), при этом максимальное давление фланцевых версий ограничивается условным рабочим давлением фланцев.
|
