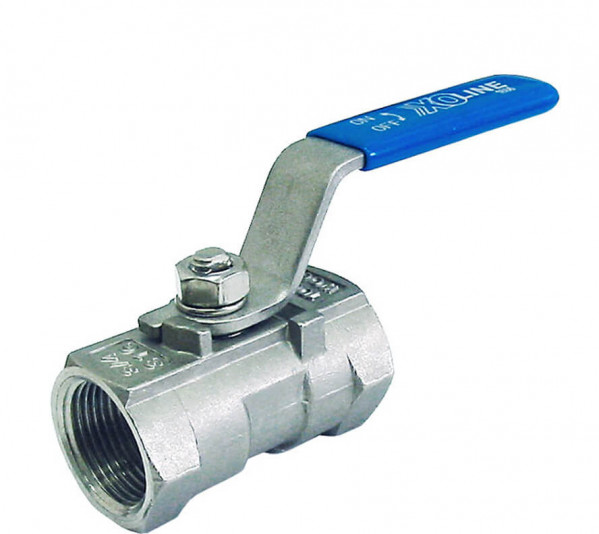

Шаровой кран Ду 8 Данфосс Socla X1666, Danfoss

Шаровые краны стальные Ду 8 Данфосс Socla предназначены для перекрытия потока перемещаемой по трубопроводам воды или других сред, не агрессивных по отношению к конструкционным материалам данных кранов.

Стальные шаровые краны Danfoss этой серии широко применяются в системах теплоснабжения, а также в промышленности, когда параметры среды (температура и давление) не позволяют применять латунные шаровые краны.

Не допускается использовать шаровые краны Данфосс в качестве регулирующей арматуры. Корпуса кранов Danfoss Х1666, Х2777, Х3777 (B, S, V) изготовлены из нержавеющей стали, X3444 (B, S) — из углеродистой стали.

Корпуса кранов типа X3444 (B, S) и Х3777 (B, S, V) состоят из трех частей и являются разборными, а рукоятка оснащена фиксатором положения «Открыто/Закрыто».

Тип резьбы шаровых кранов Danfoss X1666, X2777, X3444, X3777, X3777V — резьба трубная цилиндрическая (BSP), внутренняя.

Диаметр шарового крана принимается равным диаметру трубопровода. Диаметр сливного шарового крана Данфосс оценивается исходя из желаемого времени дренажа и объема дренируемой воды. Потери давления на полностью открытом шаровом кране определяются с учетом приведенных выше значений пропускной способности Kv. Кран поставляется потребителю в положении «Открыто». Установку на трубопровод крана с резьбовым присоединением следует производить стандартным регулируемым гаечным ключом или ключом для труб, при этом кран должен быть полностью открыт. После монтажа крана следует проверить его работоспособность путем поворота рукоятки в крайнее положение «Закрыто/Открыто». Краны имеют фиксатор на основании рукоятки, исключающий непроизвольное закрытие крана. При закрытии крана необходимо поднять фиксатор. При установке шарового крана Danfoss Х3444В, 3444S, Х3777В, Х3777S с присоединением под приварку необходимо разобрать его для предварительного приваривания патрубков на трубопровод. Усилия затяжки стяжных болтов

Порядок разборки, сборки шарового крана Данфосс и последовательность выполнения монтажа даны в прилагаемой инструкции. Следует иметь в виду, что при сборке шарового крана рекомендуется использовать прилагаемый дополнительный комплект новых уплотнений. Предварительная сборка начинается в положении шара и рукоятки «Открыто», затем рукоятка переводится в положение «Закрыто», а окончательная затяжка болтов производится с помощью гаечного ключа с динамометром. Постепенно и равномерно затягиваются стяжки, расположенные по диагонали. Для того чтобы не вывести из строя кольцевые PTFEуплотнения шара, требуется контролировать крутящий момент гаечного ключа при затягивании стяжек, руководствуясь данными, приведенными в нижеследующей таблице. Как правило, кран не требует дополнительного ухода в процессе эксплуатации. Длительная эксплуатация шарового крана Danfossв промежуточном положении не допускается.

УСИЛИЯ ЗАТЯЖКИ СТЯЖНЫХ БОЛТОВ

УСТРОЙСТВО И МАТЕРИАЛ ШАРОВЫХ КРАНОВ ДАНФОСС SOCLA X1666

РАБОЧАЯ ЗОНА ШАРОВЫХ КРАНОВ ДАНФОСС SOCLA X1666
