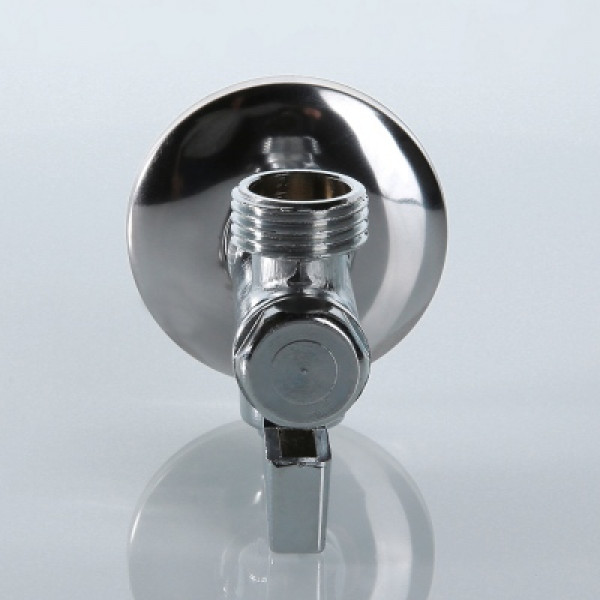

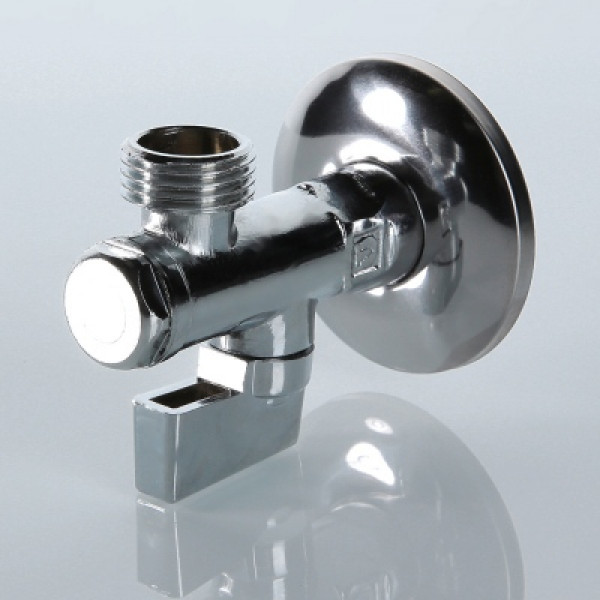

Бытовой шаровой кран Валтек VT.282.N 1/2" х М10 угловой с фильтром, Valtec

Угловой шаровой кран Валтек VT.282.N 1/2" х М10, предназначенный для подключения к холодной или горячей водопроводной сети сантехнических приборов и других бытовых устройств с помощью гибких подводок с накидной гайкой. В корпусе крана Valtec помещен фильтрующий сетчатый элемент с ячейками размером 800 мкм. Неремонтопригодный. Резьба присоединений – наружная/наружная. Использовать кран можно при температуре от –10 до +80 °С и давлении до 8 бар. Минимальный ресурс – 3 тыс. циклов.

Устройство и принцип работы шарового крана Valtec VT.282.N

В латунном никелированном корпусе крана Валтек 1 помещается шаровой затвор 2 из хромированной латуни, уплотненный прокладками 7 из PTFE. Затвор удерживается в корпусе при помощи прижимной гайки 3, имеющей шестигранное (под ключ) проходное сечение. Затвор управляется с помощью латунного штока 8 с двумя сальниковыми кольцами 9 из EPDM. В корпус крана помещен фильтроэлемент из нержавеющей стали AISI 304. Латунная никелированная пробка фильтра 4 присоединена к корпусу через прокладку 6 из EPDM.Ручка крана выполнена из PA-6 пластика и крепится к штоку стальным оцинкованным винтом 11. Штуцерный патрубок с резьбой G3/8″ дополнительно снабжен накидной гайкой с уплотнительной муфтой из EPDM c распределительным латунным кольцом для обжимного присоеднинения штанговой подводки наружным диаметром 10 мм.
