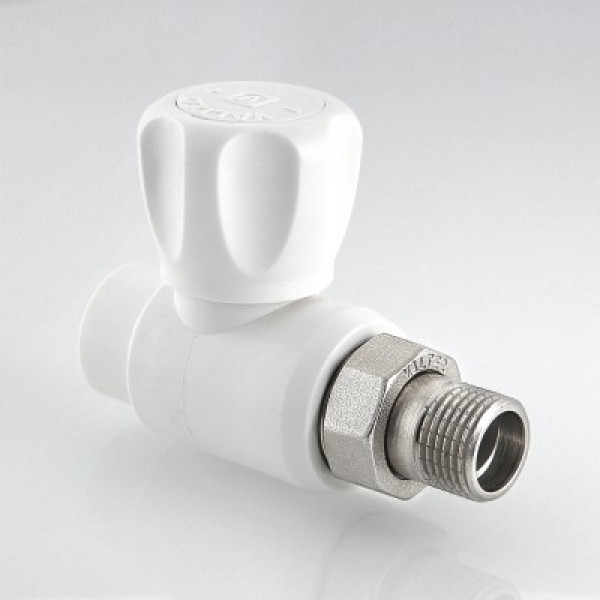

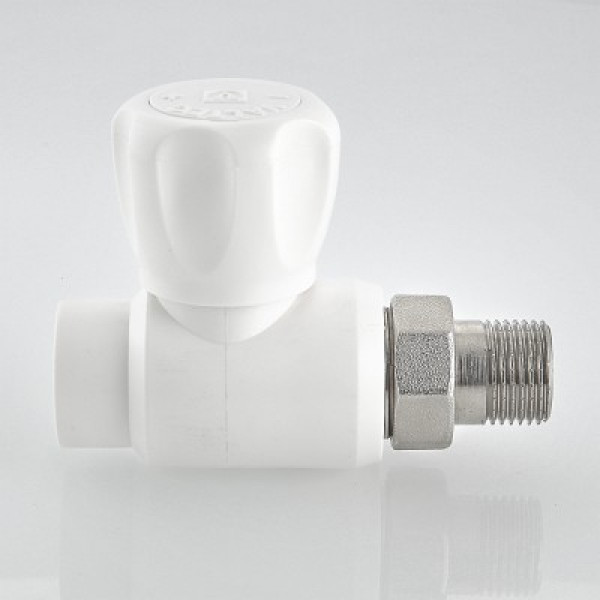

Радиаторные шаровые краны Валтек VTp.717.0, 20 мм х 1/2" с полипропиленовым корпусом применяются для перекрытия потока теплоносителя в водяных отопительных системах. Допускается осуществлять с помощью кранов грубую регулировку количества теплоносителя, заходящего в радиаторы. Краны могут использоваться на трубопроводах систем питьевого и хозяйственнопитьевого назначения, горячего водоснабжения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана Кран присоединяется к полипропиленовому трубопроводу методом полифузионной сварки.
Основное назначение крана Valtec – перекрытие потока теплоносителя через отопительные приборы.
Устройство и принцип работы шарового крана Valtec VTp.717.0
Корпус крана Валтек 5 изготовлен из полипропилена PPR100. Внешняя часть корпуса выполнена из полипропилена с добавкой красителя белого цвета. Внутренняя часть (обойма) 7 - из полипропилена без красителя. В корпусе крана имеется латунная никелированная закладная деталь 9 с наружной резьбой, на которую с помощью латунной накидной гайки 12 крепится латунный полусгон 11 с уплотнительным кольцом 10 из EPDM для подключения к отопительному прибору. Ручка (2) изготовлена из ABS пластика. Ручка крепится с помощью винта 3 к латунному штоку 4 имеющему два сальниковых уплотнительных кольца 6 из EPDM. Шток герметично установлен в обойме 7 крана. Герметизация штока обеспечивается двумя кольцами из EPDM 6. Перекрытие потока осуществляется латунным хромированным шаровым затвором 8.
Указания по монтажу шарового крана Valtec VTp.717.0
Краны Валтек могут устанавливаться в любом монтажном положении.
Монтаж следует осуществлять при температуре окружающего воздуха не менее +10 °С. Если краны находились долгое время на морозе, перед монтажом их следует выдержать в теплом помещении не менее 2-х часов.
Все используемые материалы не должны иметь загрязнений и повреждений.
При монтаже крана Valtec первым к прибору присоединяется патрубок полусгона . Монтаж патрубка полусгона производится с помощью специального сгонного ключа. Накидную гайку полусгона после затяжки вручную следует довернуть ключом не более, чем на ½ оборота.
Резьбовые соединения должны уплотняться с помощью ФУМ (фторопластовый уплотнительный материал) или уплотнительной полиамидной нити.
Присоединение крана Валтек к полипропиленовой трубе производится методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура для сварочного аппарата 260 °С.
