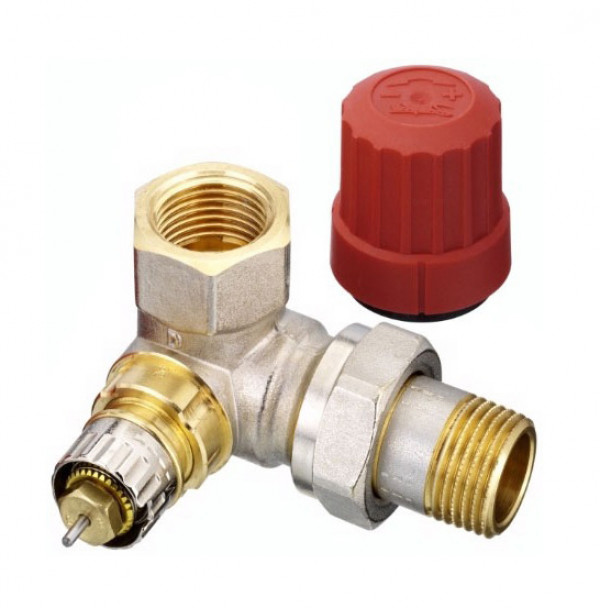

Клапан терморег. Данфосс RTR-N Ду 15 угл. трехос., лев., Danfoss

Регулирующие клапаны Данфосс RTR-N Ду 15 предназначены для применения в двухтрубных насосных системах водяного отопления.

Danfoss RTR-N оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:

• Kv = 0,04–0,73 м³/ч — для клапанов Ду=15 мм;
• Kv = 0,10–1,04 м³/ч — для клапанов Ду=20 и 25 мм.

Клапаны Данфосс RTR-N могут сочетаться со всеми термостатическими элементами серий RTR, RTRW и RAX, а также с термоэлектрическим приводом TWA-A.

Для идентификации клапанов Danfoss RTR-N их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор.

Корпуса клапанов изготовлены из чистой латуни с никелевым покрытием.

СООТВЕТСТВИЕ СТАНДАРТАМ

Технические характеристики клапанов Danfoss RTR-N в комбинации с термостатическими элементами серий RTR, RTRW и RAX соответствуют европейским стандартам EN 215–1 и российскому ГОСТ 30815–2002, а размер присоединительной резьбы — стандарту HD 1215 (BS 6284 1984).

Все радиаторные терморегуляторы, выпускаемые компанией «Данфосс», производятся на заводах, имеющих сертификат качества ISO 9000 (BS 5750).

Для предотвращения отложений и коррозии клапаны терморегуляторов RTR-N следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации. В других случаях необходимо обращаться в компанию «Данфосс». Не рекомендуется использовать для смазки деталей клапана составы, содержащие нефтепродукты (минеральные масла).

ОПИСАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ КЛАПАНОВ DANFOSS RTR-N

ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА КЛАПАНОВ DANFOSS RTR-N

Настройка на расчетное значение производится легко и точно без применения специальных инструментов.

Для этого следует произвести следующие операции:

• снять защитный колпачок или термостатический элемент;
• поднять кольцо настройки;
• повернуть шкалу кольца настройки так, чтобы желаемое значение оказалось напротив установочной отметки «•», расположенной со стороны выходного отверстия клапана (заводская установка «N»);
• отпустить кольцо настройки.

Предварительная настройка может производиться в диапазоне от «1» до «7» с интервалами 0,5. В положении «N» клапан полностью открыт. Следует избегать установки на темную зону шкалы.

Когда термостатический элемент смонтирован, то предварительная настройка оказывается спрятанной и, таким образом, защищенной от неавторизованного изменения.

УСТРОЙСТВО КЛАПАНОВ DANFOSS RTR-N

Радиаторный терморегулятор состоит из двух частей: универсального термостатического элемента серии RTR и регулирующего клапана с предварительной настройкой Данфосс RTR-N. Термостатический элемент и регулирующий клапан заказываются отдельно.

Клеммное соединение вместе с блокировочным винтом под шестигранник гарантирует простое и надежное соединение термоэлемента и клапана. Сальниковое уплотнение может быть заменено без опорожнения и остановки системы отопления.
