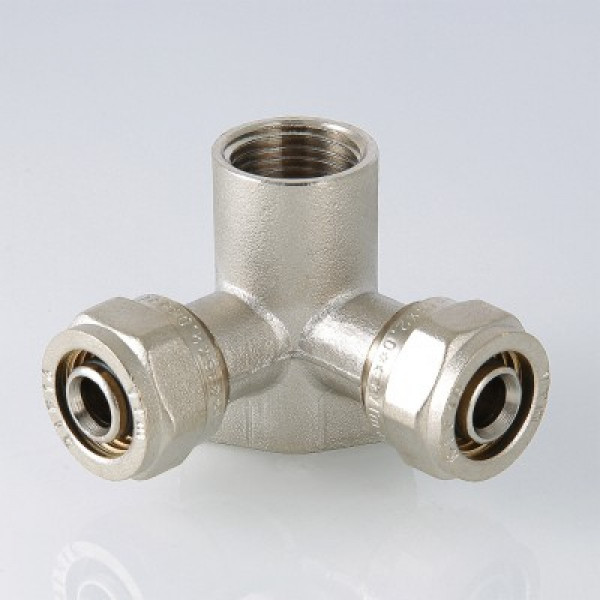

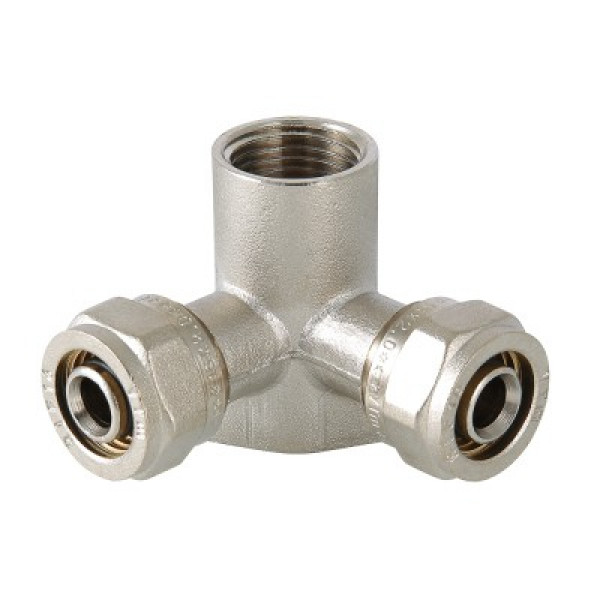

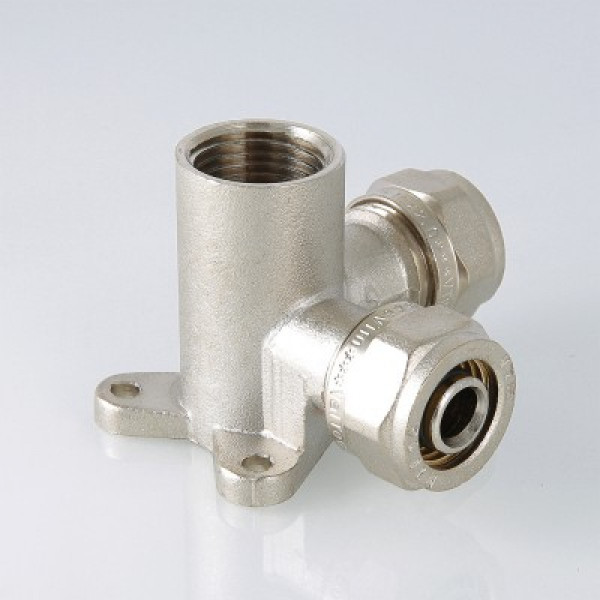

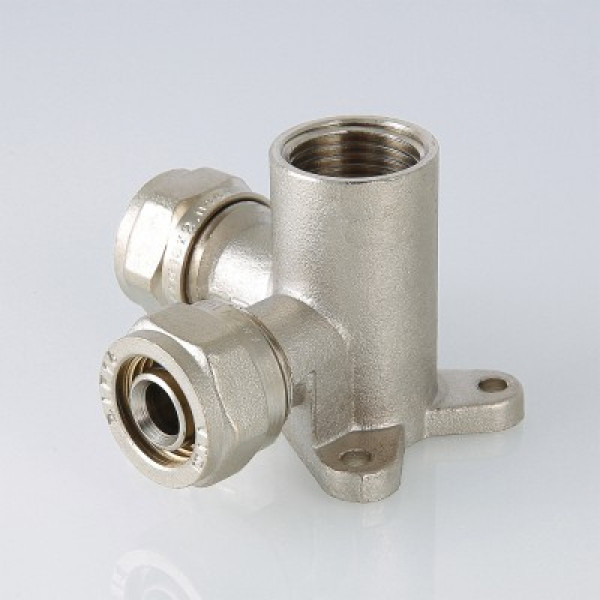

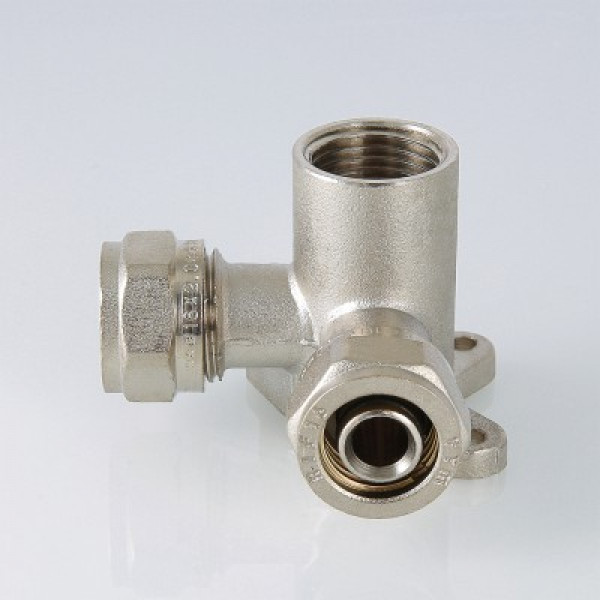

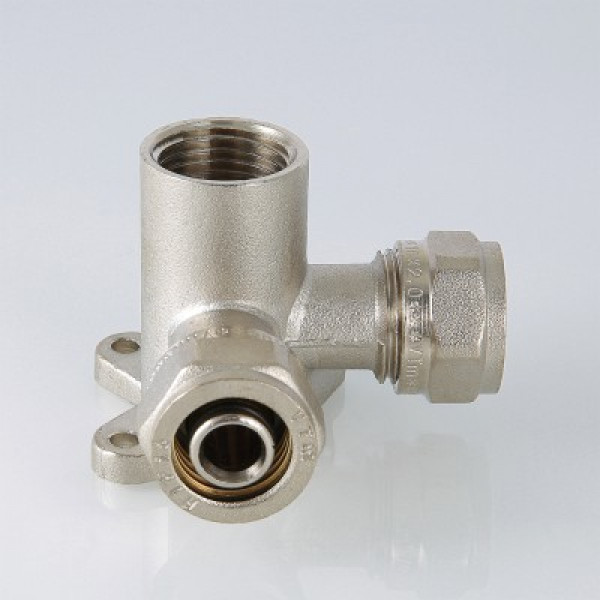

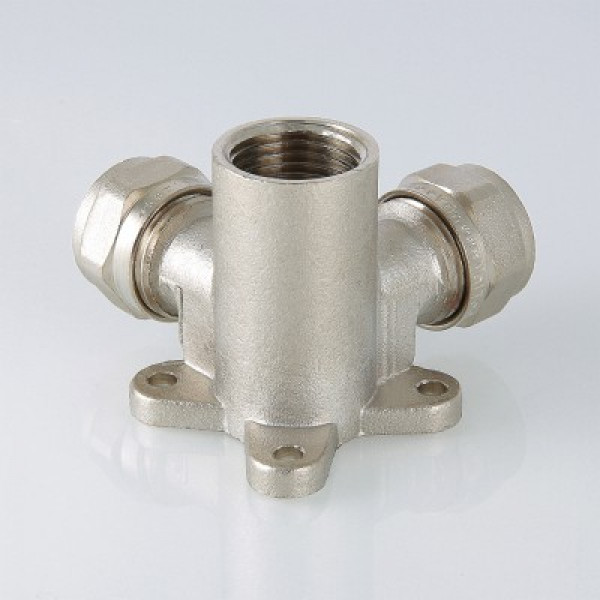

Валтек VTm.334.N водорозетка обжимная проходная, 20 мм х 1/2", Valtec

Латунный никелированный угловой тройник Валтек VTm.334.N 20 мм х 1/2" с креплением (проходная водорозетка) для соединения металлопластиковой трубы с компонентом системы, имеющим резьбовое подключение. Резьба фитинга – внутренняя трубная по ГОСТу 6357.

Обжимные фитинги VALTEC VTm.300 предназначены для соединения металлопластиковых (металлополимерных) труб, а также для присоединения этих к труб к трубопроводной арматуре. Материалами для их производства служат сантехническая латунь CW617N (корпус, накидная гайка), модифицированная упрочняющими присадками синтетическая резина EPDM (уплотнители), PTFE (диэлектрическая прокладка).

Преимуществами соединителей Valtec перед продукцией других фирм являются более высокая пропускная способность, температурная стойкость, механическая прочность, надежность соединений, обеспеченные особенностями конструкции изделий, технологией изготовления, примененными материалами. Никелевое покрытие препятствует коррозии латуни, вымыванию цинка. Выполненное из трубы обжимное кольцо («сухарь») не повреждает наружный слой трубы в процессе обжатия. Предусмотрены тефлоновая диэлектрическая прокладка, два уплотнительных кольца, площадка корпуса под гаечный ключ, буртик, ограничивающий заход резьбы в ответный соединитель. Монтаж обжимных фитингов требует минимального набора инструментов (пара рожковых ключей, калибратор-фаскосниматель). Соединители допускается демонтировать и использовать повторно.

Максимальная рабочая температура применения фитингов Валтек – 115 °С; номинальное давление – 25 бар. Совместимые типоразмеры металлопластиковых труб: 16х2,0; 20х2,0; 26х3,0; 32х3,0 мм.

Конструкция и материалы Valtec VTm.334.N

Конструкция обжимного фитинга VALTEC: 1 – корпус (латунь CW617N); 2 – гайка (латунь CW617N); 3 – обжимное кольцо (латунь); 4 – диэлектрическая прокладка (тефлон); 5 – кольца (EPDM Sh70).

Корпус фитинга Валтек выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука). Диэлектрическая шайба из PTFE (тефлона) предотвращает возникновение гальванической пары между алюминием металлополимерной трубы и латунью, а также делает трубопровод в целом неэлектропроводным. Труба закрепляется на соединителе с помощью обжимного разрезного латунного (CW 614N) кольца, которое обжимает трубу при взаимодействии конусных поверхностей гайки и кольца. Монтажная площадка соединителя с утопленными маркировочными литерами позволяет монтировать фитинг с помощью гаечного ключа. Ограничительный буртик на фитингах, имеющих наружную резьбу, предотвращает сползание уплотнительного материала при монтаже.
