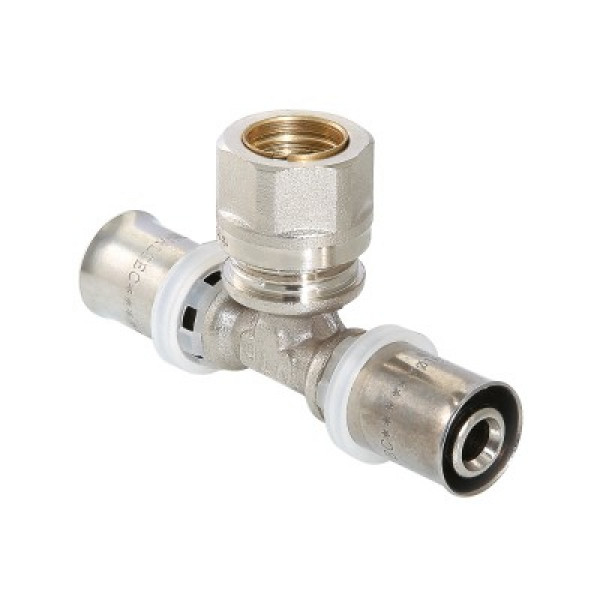

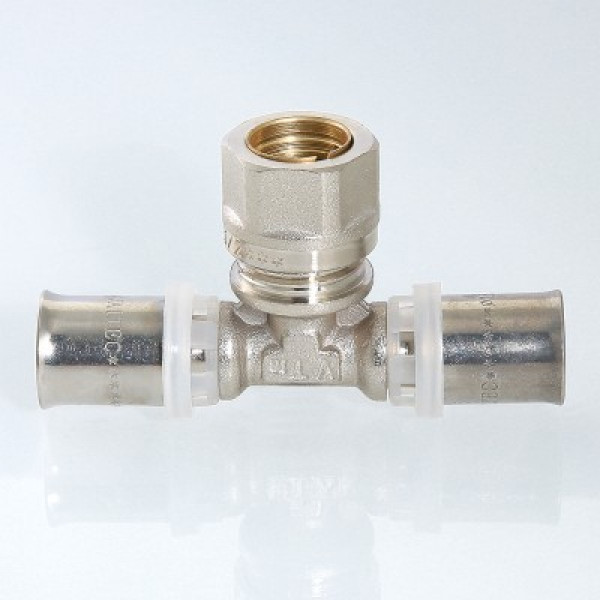

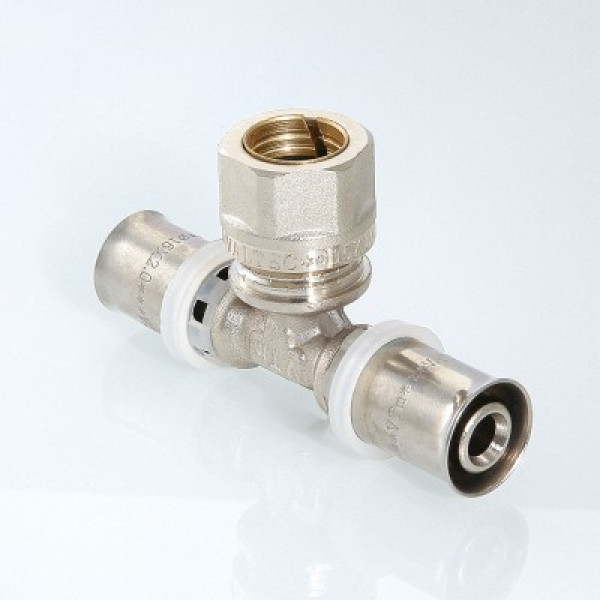

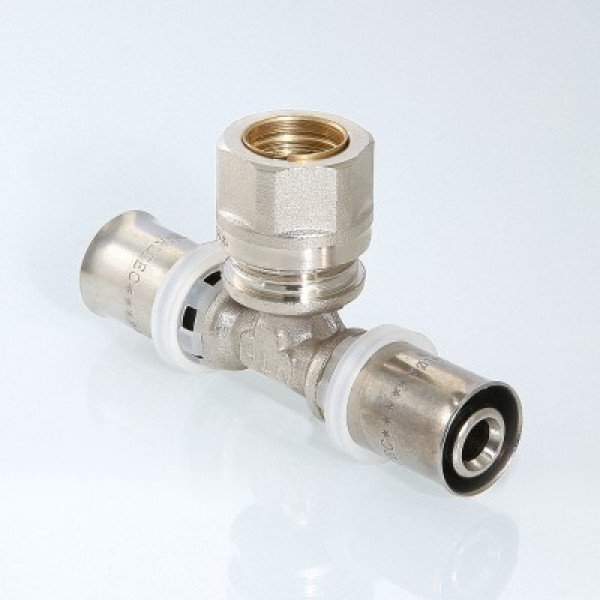

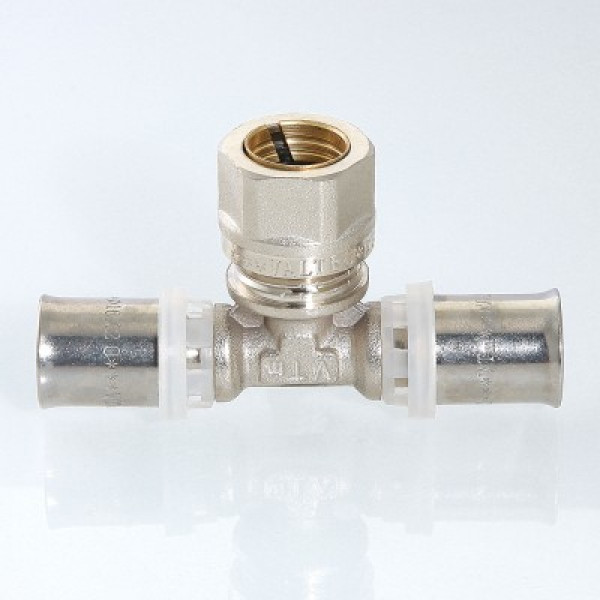

Валтек VTm.233.I пресс-фитинг – тройник с переходом на обжимное соединение, 20 x 15 x 16 мм, Valtec

Пресс-фитинг Валтек VTm.233.I – тройник с переходом на обжимное соединение предназначен для подключения радиатора либо конвектора при плинтусной разводке трубопровода отопления с помощью тонкостенной металлической трубки (медной, латунной, стальной) наружным диаметром 15 мм (в ассортименте продукции VALTEC для такого применения предназначен отвод из нержавеющей стали VTi.960.I). Обжимное соединение соответствует стандарту «евроконус».

Пресс-тройник с пeреходом на обжимное соединение обеспечивает надежное, удобное и эстетичное подключение отопительного прибора по проходной схеме.

Примеры применения фитинга Valtec VTm.233.I при подключении радиатора

Назначение и область применения Valtec VTm.233.I

Пресс-соединители Валтек VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) и труб из сшитого полиэтилена PEX, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

Соединители совместимы с металлополимерными трубами и трубами из сшитого полиэтилена, имеющими следующие геометрические параметры:

Конструкция и применяемые материалы Valtec VTm.233.I

Корпус пресс-фитинга Валтек выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004). На корпусе с помощью пластиковой обоймыфиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука), которые при опрессовке насадкой типа «ТН» располагаются вне зон обжатия, тем самым повышая герметичность соединения при перепадах температуры. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер. Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.
