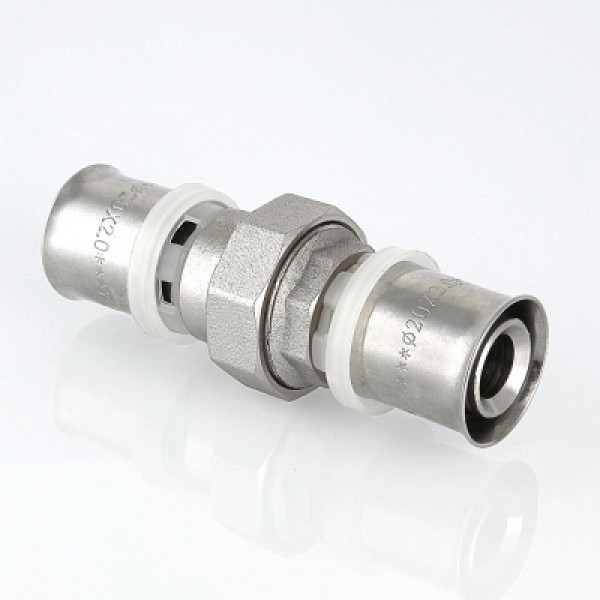

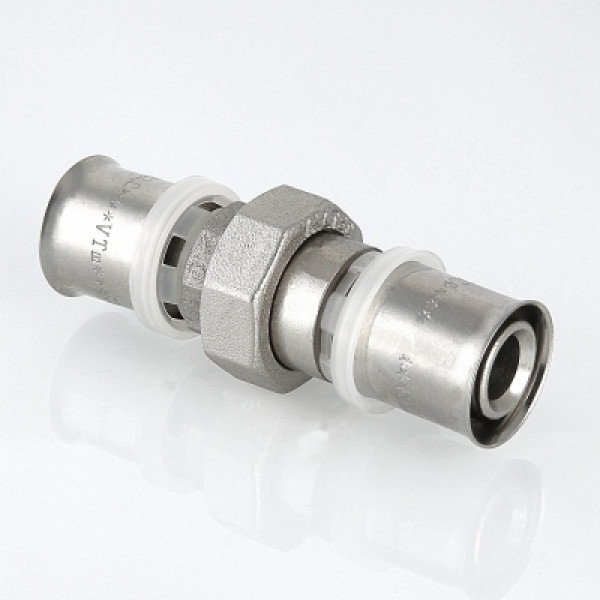

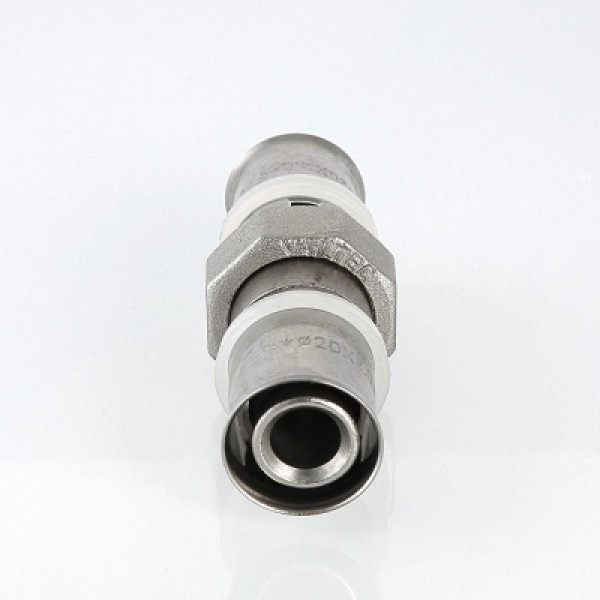

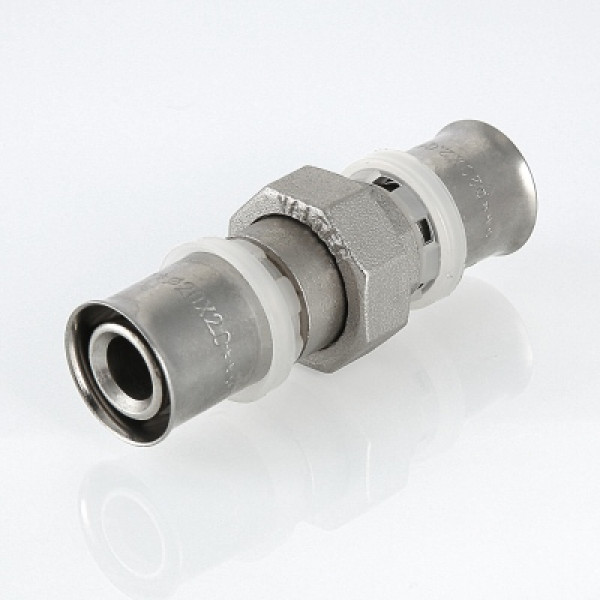

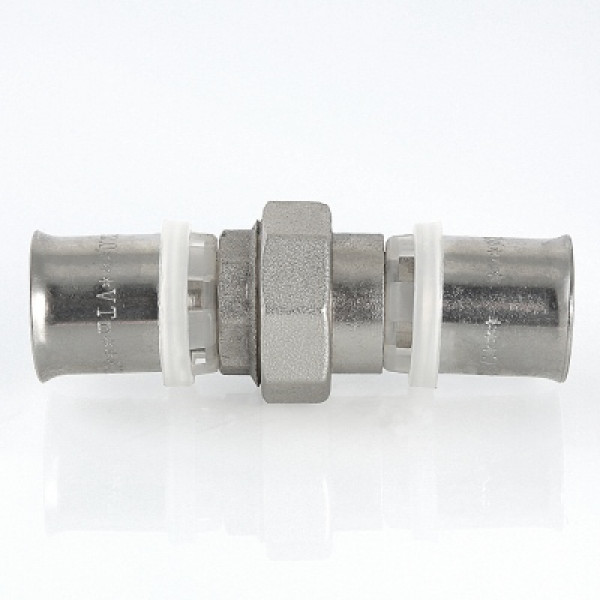

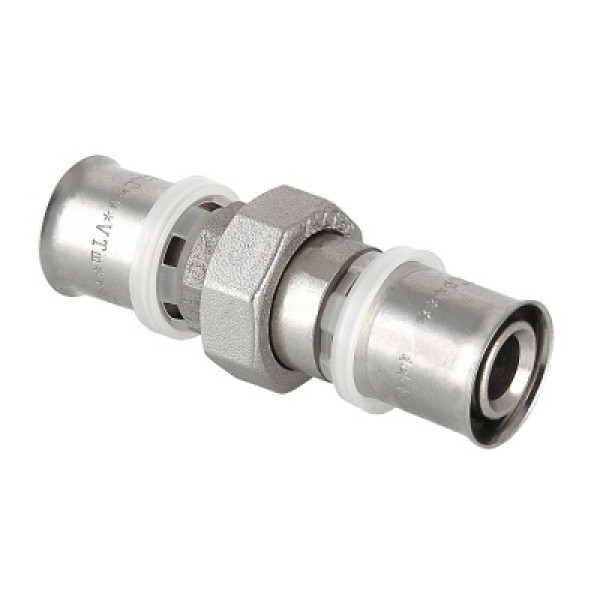

Прямой равнопроходной пресс-фитинг Валтек VTm.263.N, 20 мм для создания разъемного соединения на трубопроводе из металлополимерных труб (металлопластиковых труб) или труб из сшитого полиэтилена. Состоит из двух пресс-деталей: с переходом на наружную резьбу и с накидной гайкой.
Пример применения фитинга Valtec VTm.263.N
Назначение и область применения Valtec VTm.263.N
Пресс-соединители Валтек предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) и труб из сшитого полиэтилена PEX, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.
Соединители совместимы с металлополимерными трубами и трубами из сшитого полиэтилена, имеющими следующие геометрические параметры:
Конструкция и применяемые материалы Valtec VTm.263.N
Корпус пресс-фитинга Валтек выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004). На корпусе с помощью пластиковой обоймыфиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука), которые при опрессовке насадкой типа «ТН» располагаются вне зон обжатия, тем самым повышая герметичность соединения при перепадах температуры. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер. Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.
