Валтек VTm.290.N гильза для пресс-фитинга, 26 мм, Valtec

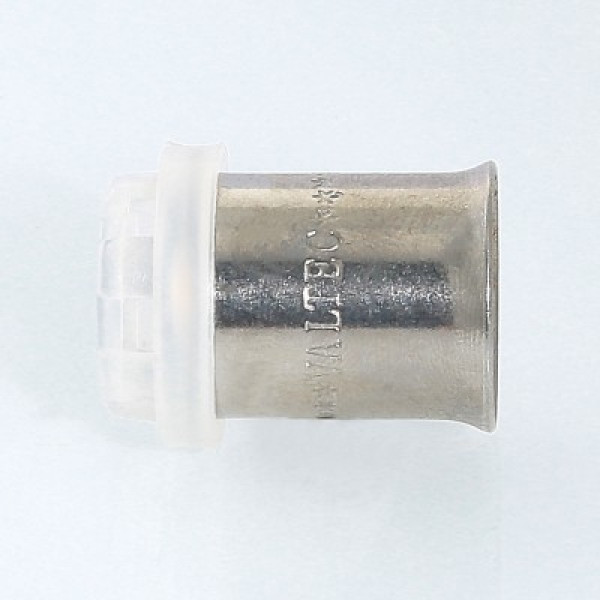

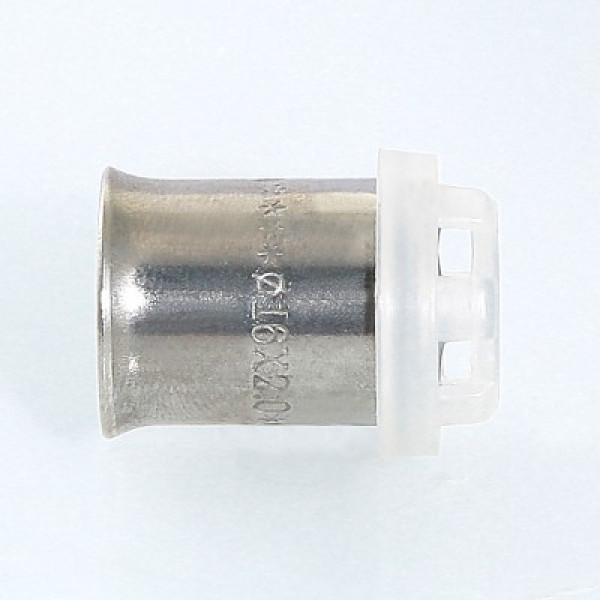

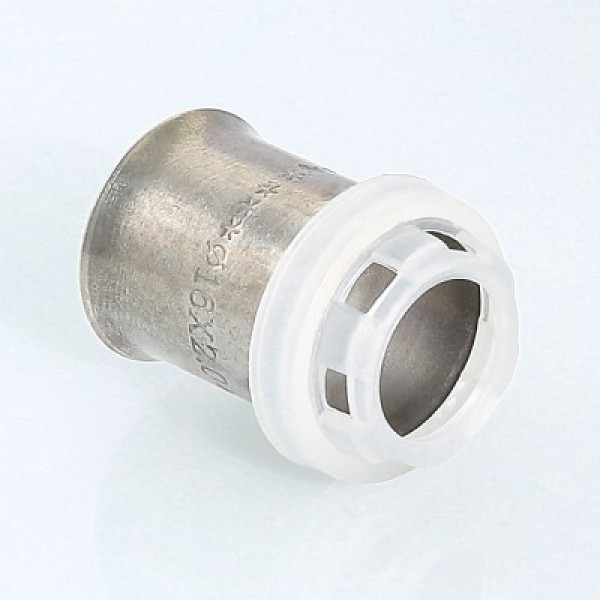

Гильза VTm.290.N, 26 мм с обоймой-фиксатором для пресс-фитинга VALTEC. Материал гильзы – пластичная нержавеющая сталь марки AISI 304, обоймы-фиксатора – нейлон PA 6. Гильза имеет монтажный раструб. Конструкция фиксатора обеспечивает правильное расположение пресс-насадки инструмента на соединителе, контроль полноты одевания металлополимерной трубы на штуцер, отсутствие электрического контакта алюминиевой прослойки трубы и латунного корпуса фитинга Вальтек. Усилие обжатия гильзы – не более 1200 Н.

Назначение и область применения Valtec VTm.290.N

Пресс-соединители Валтек предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) и труб из сшитого полиэтилена PEX, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

Соединители совместимы с металлополимерными трубами и трубами из сшитого полиэтилена, имеющими следующие геометрические параметры:

Конструкция и применяемые материалы Valtec VTm.290.N

Корпус пресс-фитинга Валтек выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004). На корпусе с помощью пластиковой обоймыфиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука), которые при опрессовке насадкой типа «ТН» располагаются вне зон обжатия, тем самым повышая герметичность соединения при перепадах температуры. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер. Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.
