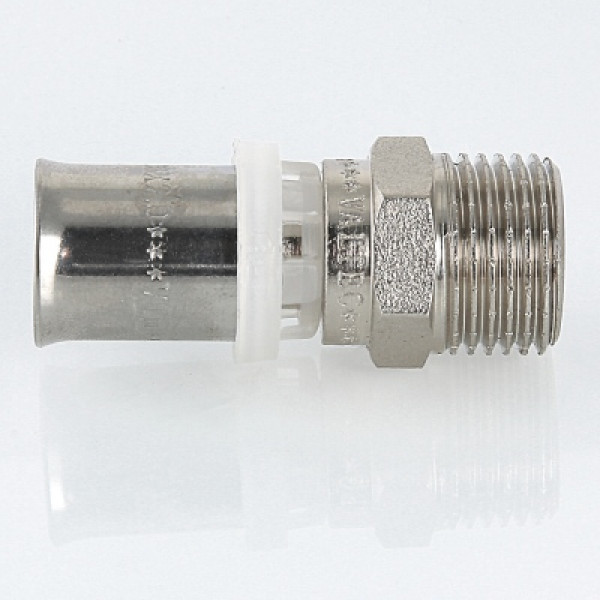

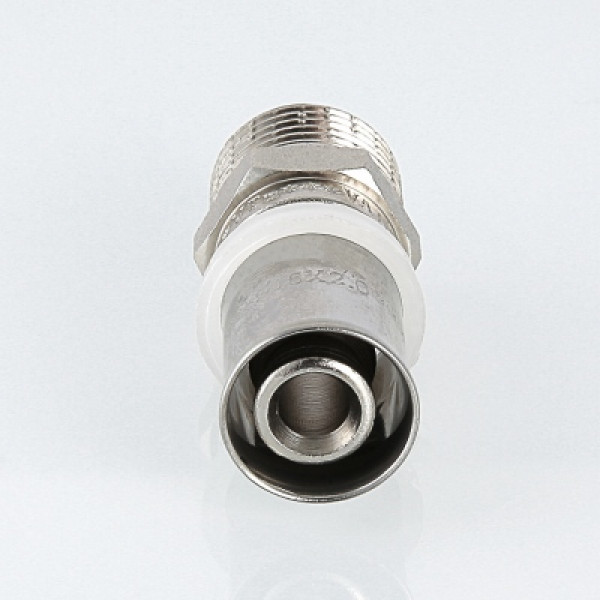

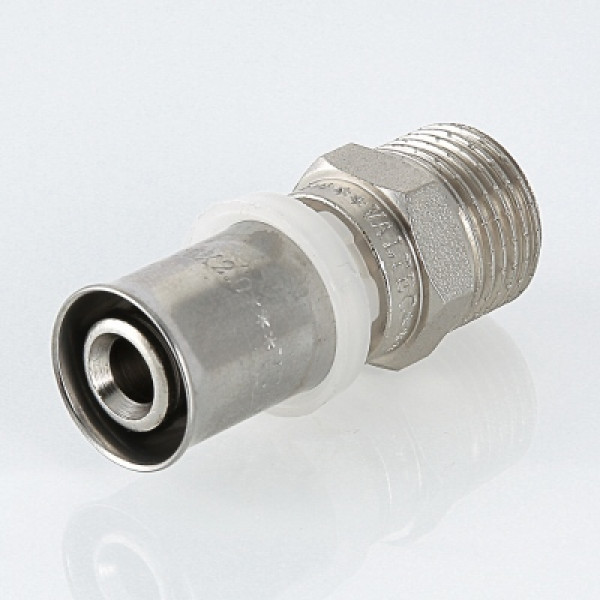

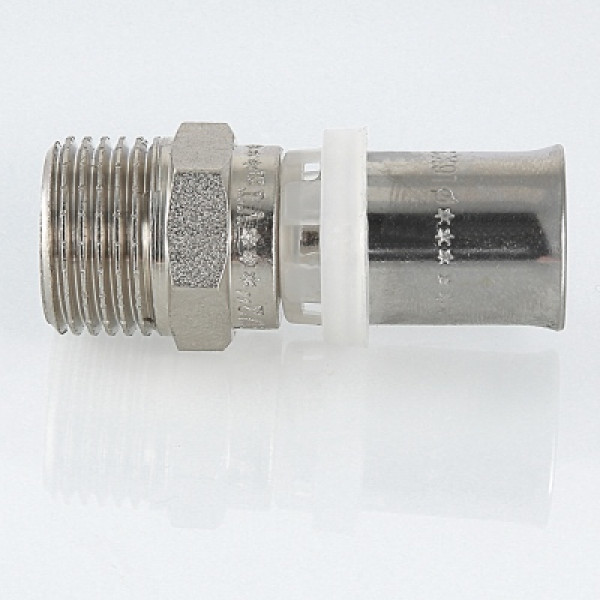

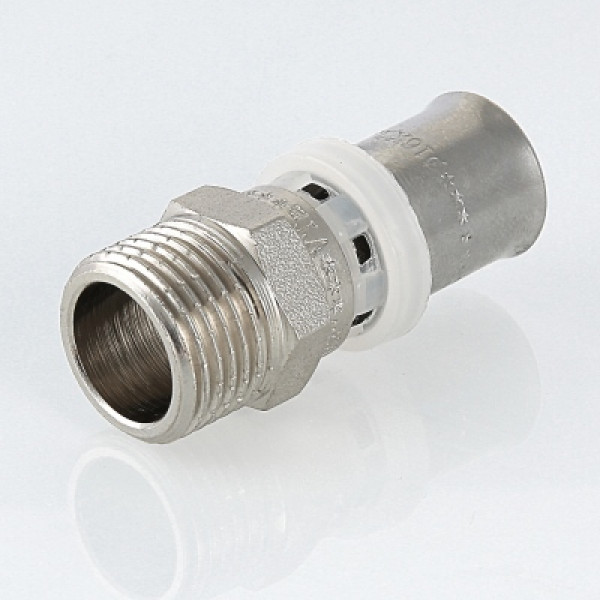

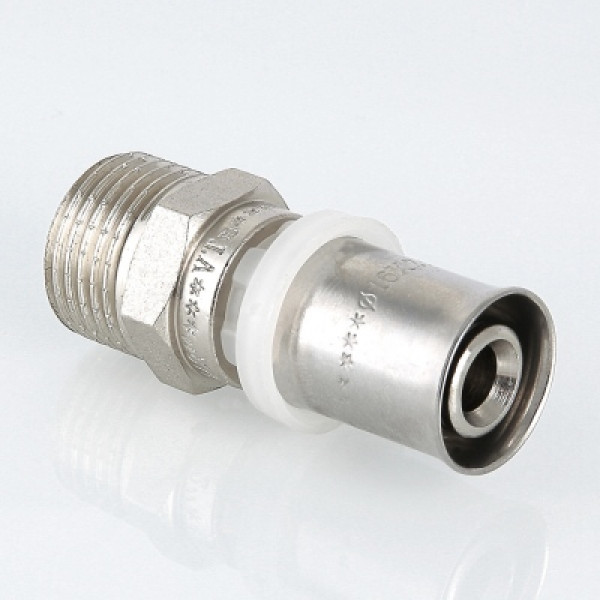

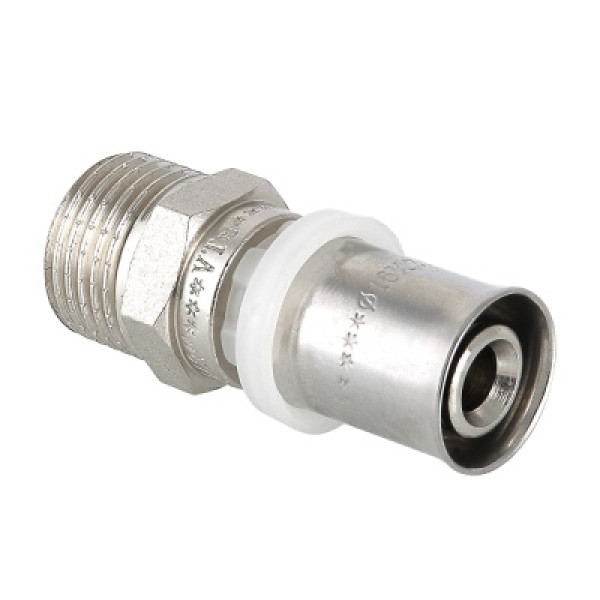

Валтек VTm.201.N пресс-фитинг с переходом на наружную резьбу, 40 мм х 1 1/4", Valtec

Пресс-фитинг Валтек VTm.201.N, 40 мм х 1 1/4" с переходом на наружную резьбу предназначен для соединения металлопластиковой или РЕХ-трубы с элементом системы, имеющим внутреннюю резьбу. Корпус фитинга – латунный никелированный. Материал пресс-гильзы – нержавеющая сталь AISI 304, уплотнений (два кольца на штуцере) – EPDM, фиксатора – нейлон. Резьба – наружная, соответствующая ГОСТу 6357 – имеет насечки для наилучшего удержания уплотнительного материала при монтаже. Особенностями пресс-фитингов VALTEC являются увеличенная пропускная способность, прочность и термостойкость. Конструкция обеспечивает надежное соединение. Для монтажа применяется пресс-инструмент с насадками типа «ТН».

Пример применения Valtec VTm.201.N

Назначение и область применения Valtec VTm.201.N

Пресс-соединители Валтек VTm.200 предназначены для создания неразъемных соединений трубопроводов из металлополимерных труб (PEX-AL-PEX, PEAL-PE,PE-AL-PEX,PE-AL-PERT и т.п.) и труб из сшитого полиэтилена PEX, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

Соединители совместимы с металлополимерными трубами и трубами из сшитого полиэтилена, имеющими следующие геометрические параметры:

Конструкция и применяемые материалы Valtec VTm.201.N

Корпус пресс-фитинга Валтек выполнен из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004). На корпусе с помощью пластиковой обоймыфиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014). В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука), которые при опрессовке насадкой типа «ТН» располагаются вне зон обжатия, тем самым повышая герметичность соединения при перепадах температуры. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью. Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс – насадки инструмента на соединителе. Монтажный раструб гильзы способствует легкому надеванию трубы на штуцер. Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.
