Прибор Данфосс PFM 5001 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодо- снабжения.
Dafoss PFM 5001 позволяет преобразовывать измеренный перепад давлений в расход. Таким образом, имеется возможность определить расходы в стояках и ветвях трубопроводной сети и легко ее сбалансировать.
Три отдельных блока:

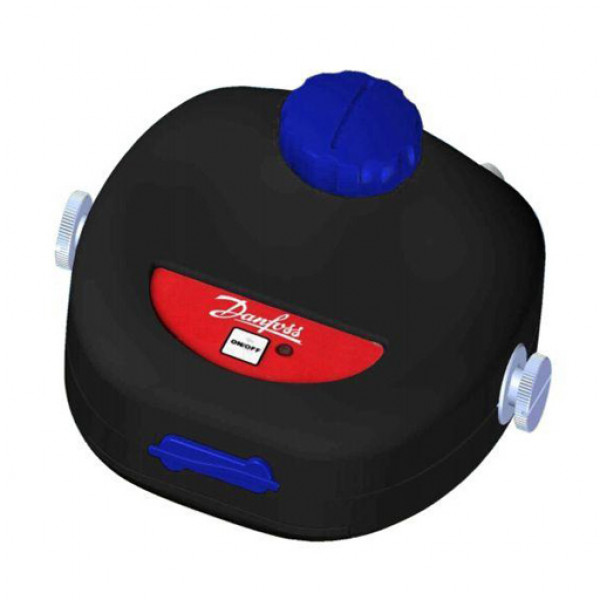

- Основной измерительный блок, для измерения перепада давления и температуры (радио передатчик)
- Смартфон или ПК с Bluetooth используемый для отображения результатов.(Не входит в комплект поставки)

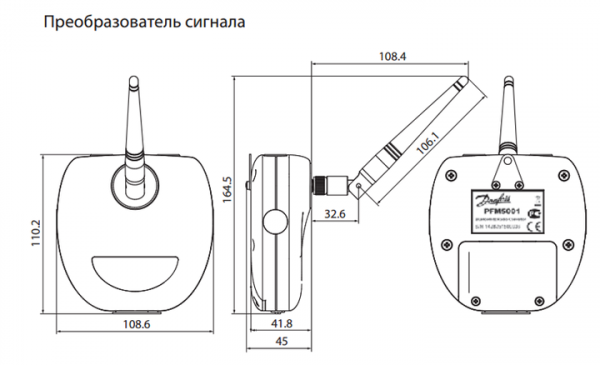

- Конвертер сигнала из радио в Bluetooth

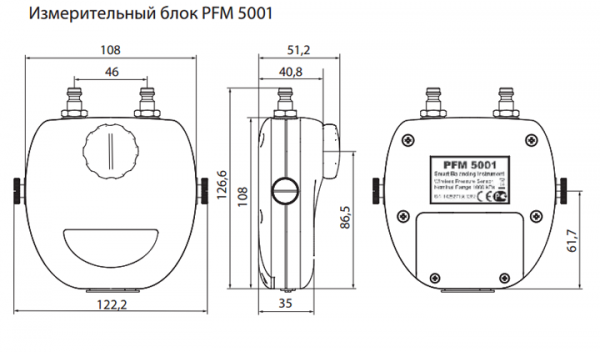

Внутри основного измерительного блока находится дифференциальный преобразователь давления для точной обработки данных. Датчик давления корректирует значение расхода для различных сред, например воды с добавлением антифриза, в системах холодоснабжения.
Многостояковая система
Прибор Danfoss PFM 5001 способен сбалансировать многостояковую систему отопления путем моделирования этой системы на основе показаний расчетов каждого стояка. Эта функция значительно сокращает время, необходимое для увязки всей системы.
Точность измерения
В основе принципа действия прибора Данфосс PFM 5001 лежат современные цифровые технологии, которые позволяют компенсировать погрешности измерения давления, такие как зависимость от температуры и нелинейность. На входе измерительного блока имеется обводной байпас для установки «нулевой точки» для повышения точности измерения малых перепадов давления, а также для выпуска воздуха из измерительных шлангов.
Прибор Danfoss PFM 5001 можно подключить к выносному датчику температуры через коаксиальный разъем. Датчик температуры может быть подключен в один из ниппелей клапана, предназначенных для измерения давлений, и может подключаться к клапанам с 3 мм игольчатыми ниппелями.
Память прибора PFM 5001 содержит технические характеристики балансировочных клапанов Danfoss, а также клапанов других производителей.
Автономный режим измерения
Прибор Данфосс PFM 5001 позволяет производить ряд измерений во времени по задаваемой программе и сохранять информацию о них в памяти измерительного блока. Впоследствии данные измерений могут быть переданы в вычислительный блок (смартфон или ПК) для обработки и визуализации.

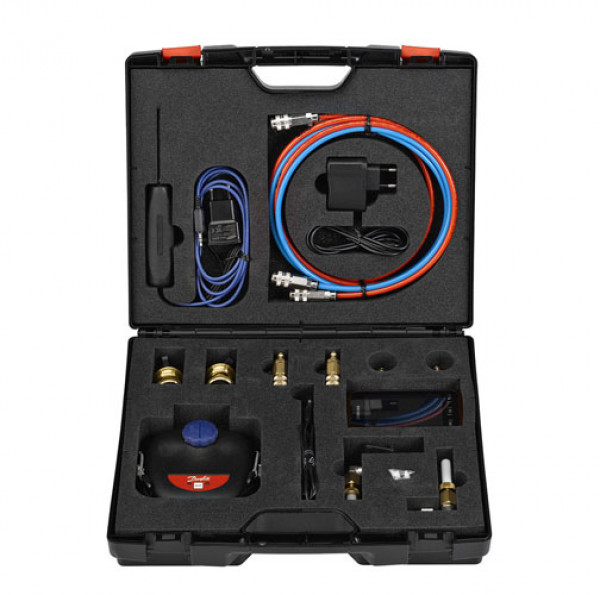

СОСТАВ КОМПЛЕКТА DANFOSS PFM 5001
| Тип |
Количество |
| Комплект измерительных шлангов (2 × 1,5 мм) |
2 |
| Аккумулятор для измерительного блока |
1 |
| Роутер с антенной |
1 |
| Ремешок для измерительного блока |
1 |
| Фильтр для измерительного блока |
2 |
| Сетевой адаптер для измерительного блока |
1 |
| Быстроразъемное соединение для измерительного шланга |
1 |
| Пластиковый фиксатор для одновременного подключения измерительных игл к клапану |
1 |
| Переходники ¾ × ½ |
2 |
| Переходники ¾ × 3-мм измерительные иглы |
1 |
| Измерительные иглы |
2 |
| Температурный датчик, 3-мм, -20…120 °С |
1 |
| Конвертер сигнала Bluetooth/радио |
1 |
| Измерительный модуль, 10 бар |
1 |
| Чемодан для 3-х роутеров и 1-го измерительного модуля |
1 |
