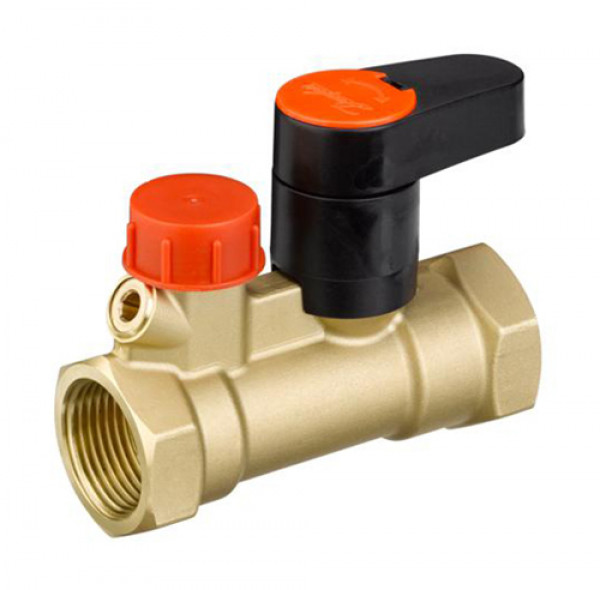

Запорный клапан Ду 25 Данфосс MSV-S — это новое поколение запорных клапанов, предназначенных для совместного применения с ручными балансировочными клапанами серии Leno™.
Клапаны Danfoss Leno™ в обвязке индивидуальных теплогенераторов или тепловых пунктов Данфосс Leno™ MSV-S может использоваться в качестве высококачественной запорной арматуры в системах тепло- и холодоснабжения зданий.
Запорный клапан Данфосс MSV-S имеет ряд особенностей:
- клапан имеет встроенный дренажный кран повышенной пропускной способности;
- оснащен съемной рукояткой для удобства монтажа клапана;
- запорная рукоятка может поворачиваться как влево, так и вправо для быстрого перекрытия клапана;
- для открытия дренажного крана используется 6-мм шестигранный торцевой ключ. При этом запорный винт зафиксирован в корпусе клапана и не потеряется;
- возможность измерения давления;
- дренажный кран закрыт защитной пластиковой крышкой;
- конструкция предусматривает возможность использования теплоизоляции, сохраняя доступ к запорной рукоятке.
Клапаны Danfoss выпускаются DN = 15–50 мм с внутренней резьбой. Клапаны Данфосс DN = 15 и 20 мм могут также поставляться с наружной резьбой.
УСТРОЙСТВО КЛАПАНА DANFOSS MSV-S
|
|
1. Корпус клапана.
2. Запорный шар клапана.
3. Уплотнение шара.
4. Прижимное кольцо.
5. Шток шарового крана.
6. Крепежная втулка.
7. Защитное кольцо рукоятки.
8. Винт рукоятки.
9. Рукоятка.
10.Заглушка рукоятки.
11. Защитный колпачок.
12.Запорный винт дренажного крана.
|
МОНТАЖ КЛАПАНА DANFOSS MSV-S
|
|
Перед установкой клапана Данфосс трубопроводы системы должны быть промыты.
Следует предусмотреть свободное пространство вокруг клапана Danfoss для его установки на трубопровод.
|
