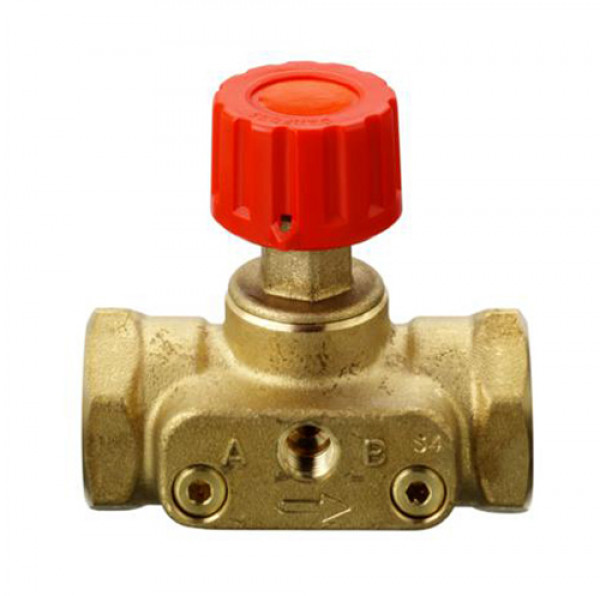

Данфосс запорный клапан Ду 20 CDT, Danfoss

Клапан Ду 20 Данфосс CDT это запорный клапан предназначенный для установки на подающем трубопроводе. Может быть использован только в качестве запорной арматуры и для присоединения импульсной трубки от клапанов Danfoss ASV-P и APT. Клапан поставляется с заглушками под измерительные ниппели. При установке ниппелей возможно измерение расхода теплоносителя, протекающего через данный участок системы.

Danfoss CDT может быть доукомплектован измерительными ниппелями (заказываются отдельно). Установку измерительных ниппелей на клапан CDT рекомендуется производить до его монтажа на трубопровод системы, при этом строго до заполнения системы водой!

МОНТАЖ КЛАПАНА DANFOSS CDT

Клапан Данфосс APT должен быть установлен на обратном трубопроводе системы отопления так, чтобы направление движения теплоносителя совпадало с направлением стрелки, нанесенной на корпус клапана. Импульсная трубка должна быть подключена к клапану партнеру Danfoss CDT, установленному на подающем трубопроводе. Импульсная трубка должна быть промыта перед подключением к клапану APT. Малые монтажные размеры клапана позволяют устанавливать его в ограниченном пространстве. Элементы клапана расположены под углом 90° друг к другу, обеспечивая удобство обслуживания клапана.

УСТРОЙСТВО КЛАПАНА DANFOSS CDT
