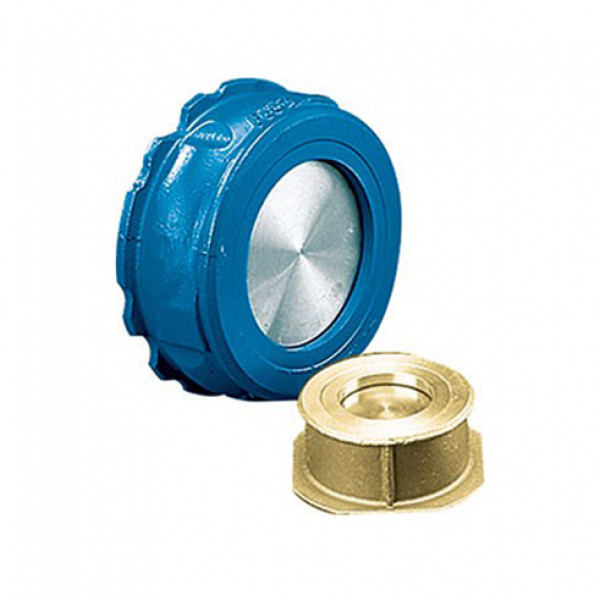

Клапан обратный Данфосс Ду 100 NVD 802 межфланцевый пружинный тарельчатый, Danfoss

Клапаны обратные Данфосс Ду 100 NVD 802 служат для предотвращения течения обратного потока среды.

Применяются в системах теплоснабжения, промышленности в пределах эксплуатационных характеристик продукции.

Преимущества и отличительные характеристики

• Работают бесшумно и в любом монтажном положении.
• Не провоцируют гидравлического удара.
• Низкое гидравлическое сопротивление.
• Класс герметичности по ГОСТ 9544–2015: класс Е (допускается протечка).

Основные характеристики

• Монтажное положение: любое.
• Условный проход: DN = 32–200 мм.
• Рабочая среда: вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.
• Температура среды: от –10 до 200 ºС (для DN = 32–50 мм); от –10 до 100 ºС (для DN = 65–200 мм).
• Присоединение к трубопроводу: межфланцевое.

УСТРОЙСТВО И МАТЕРИАЛ ОБРАТНОГО КЛАПАНА DANFOSS NVD 802

ВЫБОР ОБРАТНОГО КЛАПАНА DANFOSS NVD 802

При выборе клапана Данфосс следует учитывать, что уплотнение «металл по металлу» не предусматривает абсолютную герметичность запирающей системы в обратном направлении, а также то, что данные типы обратных клапанов не рекомендуется использовать в системах, где используются поршневые насосы. Диаметр клапана принимается равным диаметру трубопровода. Необходимо также учитывать давление открытия клапана в зависимости от направления потока и наличия пружины. (Давление открытия дано в приведенной ниже таблице.)

НОМОГРАММА ПОТЕРЬ ДАВЛЕНИЯ В КЛАПАНАХ DANFOSS ТИПА NVD 802

РАБОЧАЯ ЗОНА КЛАПАНА DANFOSS ТИПА NVD 802

МОНТАЖ КЛАПАНА DANFOSS ТИПА NVD 802

Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды.

Клапаны этого типа закрываются под действием пружины. Поэтому возможно любое монтажное положение. Пружина может быть удалена из клапана, при этом давление открытия клапана значительно уменьшается. Клапаны обратные со снятой пружиной должны устанавливаться только на вертикальном трубопроводе при направлении движения воды снизу вверх.

Данные типы обратных клапанов не рекомендуется использовать в системах, где используются поршневые насосы или компрессоры.

Клапан должен устанавливаться между фланцами по ГОСТ 33259–2015 соответствующего диаметра (DN) и условного давления (PN). Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.

ОБЩИЕ СВЕДЕНИЯ

Клапаны обратные Данфосс предназначены для предотвращения движения перемещаемой по трубопроводам среды — воды в обратном направлении.

Клапаны обратные Danfoss состоят:

• из корпуса;
• из запорного элемента различного исполнения;
• из направляющей (у клапанов тип NVD 402, NRV EF, 223);
• из пружины;
• из уплотнений запорного элемента.

Клапаны обратные Данфосс подразделяются:

• по материалу корпуса:
• латунь,
• нержавеющая сталь,
• чугун;
• по типу запорного элемента:
• аксиальный,
• тарельчатый,
• двухстворчатый (двойной диск);
• по материалу запорного элемента:
• чугун,
• латунь,
• бронза,
• нержавеющая сталь;
• по параметрам перемещаемой среды;
• по способу присоединения с трубопроводом:
• с внутренней резьбой (NRV EF), — фланцевый (тип NVD 402),
• с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками (тип 223),
• межфланцевый (тип NVD 802, NVD 812, NVD 805, NVD 895).

Все клапаны обратные Danfoss и закрываются под действием пружины. Их можно устанавливать в любом положении, за исключением клапанов тип NVD 805 и NVD 895, которые не рекомендуется устанавливать на вертикальных трубопроводах при движении рабочей среды сверху вниз. Из обратных клапанов тип NVD 402, NVD 802 и NVD 812 можно удалить пружину. При этом давление при открытии клапана значительно уменьшается. Клапаны обратные Данфосс со снятой пружиной должны устанавливаться только на вертикальном трубопроводе при направлении движения перемещаемой среды снизу вверх.
