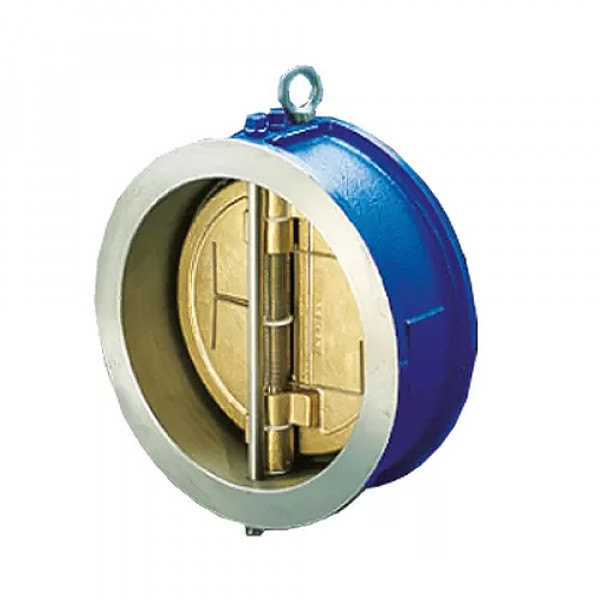

Клапаны обратные Данфосс Ду 600 типа NVD 805 служат для предотвращения течения обратного потока среды. Применяются в системах водоснабжения, распределения воды, в насосных станциях, в промышленности, теплоснабжении в пределах эксплуатационных характеристик продукции.
Преимущества и отличительные характеристики
- Не провоцируют гидравлического удара.
- Работают бесшумно.
- Низкое гидравлическое сопротивление.
Основные характеристики
- Рабочая среда: вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.
- Температура среды: от –10 до 100 ºС (для DN = 50–300 мм), от –10 до 80 ºС (для DN = 350–600 мм).
- Присоединение к трубопроводу: межфланцевое.
- Монтажное положение:
- на горизонтальном трубопроводе,
- на вертикальном трубопроводе: направление движения среды снизу вверх.
- Класс герметичности по ГОСТ 9544–2015: класс А.
УСТРОЙСТВО И МАТЕРИАЛ ОБРАТНОГО КЛАПАНА DANFOSS NVD 805
|
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус
|
DN = 50–150 мм
|
Чугун GG25 с эпоксидным покрытием
|
|
DN = 200–300 мм
|
Чугун GGG40 с эпоксидным покрытием
|
|
DN = 300–600 мм
|
Чугун GG25 с эпоксидным покрытием
|
|
2
|
Пластины
|
Алюминиевая бронза
|
|
3
|
Уплотнение
|
DN = 50–300 мм
|
EPDM
|
|
DN = 350–600 мм
|
NBR (нитрил)
|
|
4
|
Пружина
|
Нерж. сталь AISI 316
|
|
5
|
Шток
|
DN = 50–300 мм
|
Нерж. сталь AISI 316
|
|
DN = 350–600 мм
|
Нерж. сталь AISI 304
|
|
6
|
Прокладка
|
PTFE
|
|
7
|
Рым-болт
|
Сталь XC15
|
|
8
|
Заглушка
|
Латунь
|
ВЫБОР КЛАПАНА DANFOSS NVD 805
Диаметр клапана Danfoss принимается равным диаметру трубопровода. Давление открытия клапана близко к нулю. Потери давления в полностью открытом клапане определяются с учетом приведенных выше значений пропускной способности Kvs, а для оценки потерь давления при промежуточных положениях пластин клапана следует использовать приведенные ниже номограммы.
Во избежание возникновения осцилляций потока и колебаний клапана следует избегать завышения диаметра трубопровода и обратного клапана, т. е. желательно, чтобы клапан не работал с частично открытым положением створок. На номограмме пунктирными линиями показаны зоны частичного открытия клапана.
МОНТАЖ КЛАПАНА DANFOSS NVD 805
Клапан Данфосс устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды.
Монтажное положение — на горизонтальном или вертикальном трубопроводе при направлении движения воды снизу вверх.
Клапан Danfoss должен устанавливаться между фланцами по ГОСТ 33259–2015 соответствующего диаметра DN и условного давления PN 16 или PN10 с использованием прокладок.
Расстояния от узлов трубопровода (расширения, повороты, сужения и др. элементы) и арматуры до места установки клапана должны быть не меньше 3xDN…5xDN клапана.
Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка. Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАНА DANFOSS NVD 805
|
|
Условный проход DN, мм
|
Размеры, мм
|
Масса, кг
|
|
B
|
C
|
D
|
|
50
|
54
|
60
|
109
|
1.2
|
|
65
|
54
|
73
|
129
|
1.8
|
|
80
|
57
|
89
|
144
|
2.9
|
|
100
|
64
|
114
|
164
|
3.9
|
|
125
|
70
|
141
|
194
|
5.8
|
|
150
|
76
|
168
|
220
|
8.0
|
|
200
|
95
|
219
|
275
|
14.0
|
|
250
|
108
|
273
|
330
|
22.0
|
|
300
|
143
|
324
|
380
|
34.0
|
|
350
|
184
|
356
|
440
|
70.0
|
|
400
|
191
|
406
|
491
|
99.0
|
|
450
|
103
|
457
|
541
|
118.0
|
|
500
|
213
|
508
|
596
|
180.
|
|
600
|
222
|
610
|
698
|
250.0
|
ОБЩИЕ СВЕДЕНИЯ
Клапаны обратные Данфосс предназначены для предотвращения движения перемещаемой по трубопроводам среды — воды в обратном направлении.
Клапаны обратные Danfoss состоят:
- из корпуса;
- из запорного элемента различного исполнения;
- из направляющей (у клапанов тип NVD 402, NRV EF, 223);
- из пружины;
- из уплотнений запорного элемента.
Клапаны обратные Данфосс подразделяются:
- по материалу корпуса:
- латунь,
- нержавеющая сталь,
- чугун;
- по типу запорного элемента:
- аксиальный,
- тарельчатый,
- двухстворчатый (двойной диск);
- по материалу запорного элемента:
- чугун,
- латунь,
- бронза,
- нержавеющая сталь;
- по параметрам перемещаемой среды;
- по способу присоединения с трубопроводом:
- с внутренней резьбой (NRV EF), — фланцевый (тип NVD 402),
- с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками (тип 223),
- межфланцевый (тип NVD 802, NVD 812, NVD 805, NVD 895).
Все клапаны обратные Danfoss и закрываются под действием пружины. Их можно устанавливать в любом положении, за исключением клапанов тип NVD 805 и NVD 895, которые не рекомендуется устанавливать на вертикальных трубопроводах при движении рабочей среды сверху вниз. Из обратных клапанов тип NVD 402, NVD 802 и NVD 812 можно удалить пружину. При этом давление при открытии клапана значительно уменьшается. Клапаны обратные Данфосс со снятой пружиной должны устанавливаться только на вертикальном трубопроводе при направлении движения перемещаемой среды снизу вверх.
