Валтек VT.202.N 1" клапан обратный для гравитационных систем, Valtec

Клапан Валтек VT.202.N 1" предназначен для систем водяного отопления с естественной циркуляцией теплоносителя (гравитационных систем), в которых периодически используется циркуляционный насос, установленный на обводном участке (байпасе) основной циркуляционной магистрали. Клапан предотвращает обратный поток теплоносителя при включении циркуляционного насоса

Системы с естественной циркуляцией теплоносителя (гравитационные) все еще активно применяются для отопления частных домов. При этом их довольно часто дополняют насосом, используемым в качестве основного побудителя циркуляции (переход на естественную циркуляцию происходит при отсутствии электроснабжения) или для ускоренного прогрева помещений.

Как правило, насос устанавливают в байпасе к главному стояку. В этом случае на параллельном участке стояка (между врезками байпаса) требуется установить арматуру, исключающую циркуляцию через него теплоносителя («по малому кругу») при работающем насосе. Использовать кран в данном случае неудобно (требует ручного управления) и противоречит нормам безопасности. Обычный пружинный обратный клапан также не годится из-за большого гидравлического сопротивления.

Для решения данной проблемы инженеры Valtec предложили поплавковый обратный клапан для гравитационных систем VT.202. При работе отопительной установки в режиме естественной циркуляции клапан открыт и не мешает движению теплоносителя. После включения насоса клапан перекрывает главный стояк, весь поток направляется по байпасу в систему отопления.

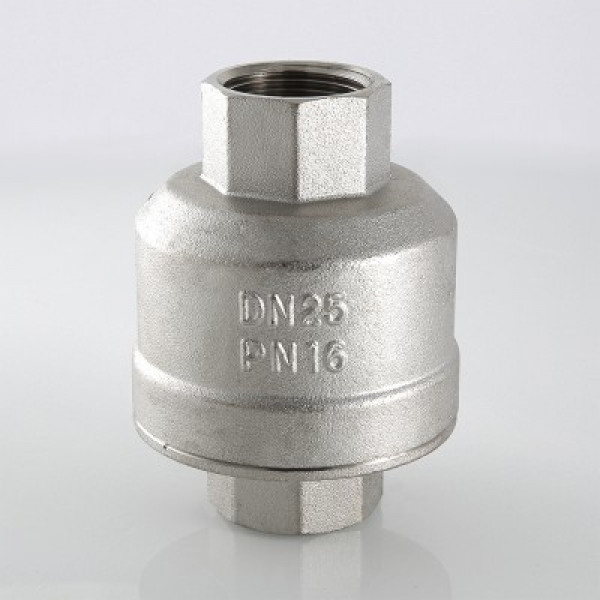

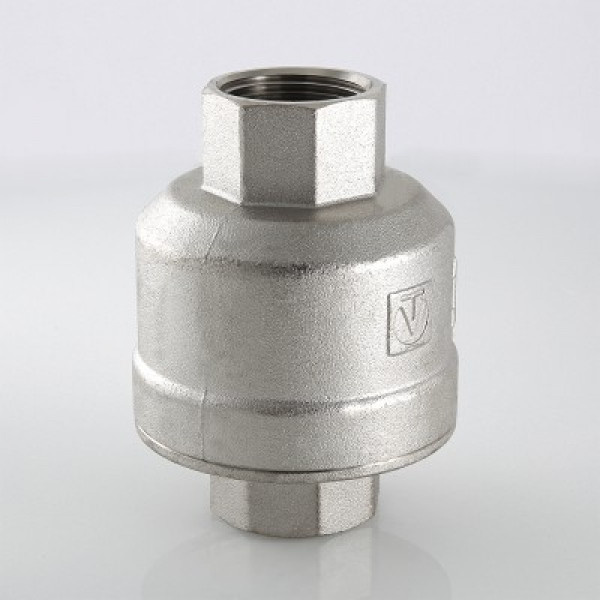

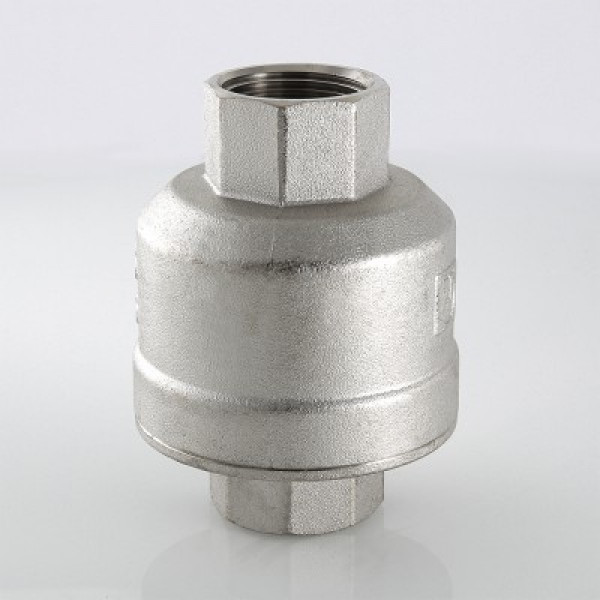

Корпус клапана Валтек изготовлен горячим прессованием из латуни высокого качества, защищенной никелевым гальваническим покрытием. Резьба присоединений – внутренняя.

Схема включения обратного клапана Valtec VT.202

Конструкция и материалы Valtec VT.202

Внутри корпуса клапана Валтек, выполненного из двух латунных (CW617N) деталей 1 и 2 свободно перемещается по направляющим шток 3, к которому приварен поплавок 4. Шток и поплавок выполнены из нержавеющей стали AISI 304. В обычном положении поплавок находится в верхней позиции, не препятствуя естественной циркуляции теплоносителя. При включении циркуляционного насоса , расположенного на обводящем участке (байпасе), клапан закрывается, включая в работу обводящий участок.
