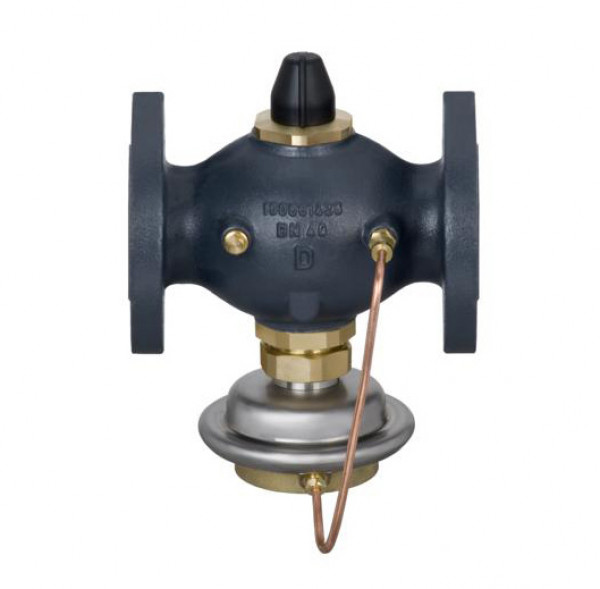

Данфосс AVQ Ду 32, Py 25 является регулятором прямого действия для автоматического ограничения расхода преимущественно в системах централизованного теплоснабжения.
Клапан регулятора Danfoss закрывается при превышении заданной величины расхода.
AVQ состоит из клапана и регулирующего блока с диафрагмой и рабочей пружиной.
Основные характеристики:
- Ду = 15–50 мм;
- Kvs = 1,6–25 м³/ч;
- Ру = 25 бар;
- величина фиксированного перепада давлений на дросселе-ограничителе расхода регулятора AVQ ΔРдр.: 0,2 бар;
- температура регулируемой среды (вода или 30% водный раствор гликоля) Т: 2–150 °С;
- присоединение к трубопроводу:
- резьбовое (наружная резьба) — через резьбовые, приварные или фланцевые фитинги,
- фланцевое.
ПРИМЕРЫ ПРИМЕНЕНИЯ РЕГУЛЯТОРА DANFOSS AVQ (Ру 25)
Установка клапана Данфосс на обратном трубопроводе.
Установка клапана Данфосс на подающем трубопроводе.
МОНТАЖНЫЕ ПОЛОЖЕНИЯ РЕГУЛЯТОРА DANFOSS AVQ (Ру 25)
При температуре регулируемой среды до 100 °С клапаны Данфосс могут быть установлены в любом положении.
При более высокой температуре клапаны Danfoss следует устанавливать только на горизонтальном трубопроводе регулирующим блоком вниз.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕГУЛЯТОРА DANFOSS AVQ (РУ 25)
УСТРОЙСТВО РЕГУЛЯТОРА DANFOSS AVQ (РУ 25)
|
1 – защитный колпачок;
2 – дроссель — ограничитель расхода;
3 – корпус клапана;
4 – вставка клапана;
5 – разгруженный по давлению золотник клапана;
6 – шток клапана;
7 – пружина для ограничения расхода;
8 – канал импульса давления;
9 – регулирующая диафрагма;
10 – соединительная гайка;
11 – верхняя часть корпуса регулирующей диафрагмы;
12 – нижняя часть корпуса регулирующей диафрагмы диафрагмы.
13 – импульсная трубка;
14 – компрессионный фитинг для импульсной трубки.
|
|
ПРИНЦИП ДЕЙСТВИЯ РЕГУЛЯТОРА DANFOSS AVQ (РУ 25)
Величина расхода определяется перепадом давлений на дроссельном клапане. Перепад давлений передается на регулирующую диафрагму через встроенную импульсную трубку и канал в штоке и поддерживается на постоянном уровне с помощью рабочей пружины регулятора Данфосс.
