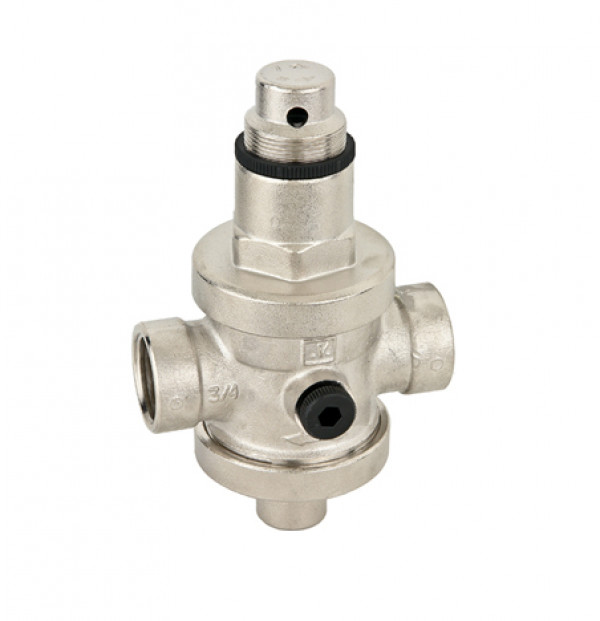

Регулятор давления Бугатти 4" серии «ILLINOIS» предназначен для ограничения давления в системах бытового и промышленного водоснабжения. В качестве транспортируемой среды может использоваться сжатый воздух, холодная и горячая вода и прочие жидкости, неагрессивные к материалам корпуса. Регулятор давления Bugatti поддерживает постоянное настроечное давление на выходе в динамическом и статических режимах независимо от скачков давления в сети (входе). Поршневые регуляторы Бугатти позволяют иметь максимальное давление на входе до 25 bar и регулируют давление на выходе от 0.5 до 6 bar. Корпус, крышка, и пробка регулятора давления Bugatti выполнены из никелированной латуни марки CW617N методом горячей штамповки. В корпусе расположен подвижный поршень, на одной оси с которым закреплен клапан. Попадая во входную камеру, рабочая среда с одинаковой силой действует на клапан и на нижнюю поверхность поршня. Сила упругости пружины поддерживает регулятор давления Бугатти в открытом положении до тех пор, пока давление среды в выходной камере, действующее на верхнюю тарелку поршня не сравняется с настроечным. В этот момент клапан начинает перекрывать проход между камерами, увеличивая местное сопротивление и снижая выходное давление до заданного уровня. С помощью латунной регулировочной втулки регулятор Бугатти может быть перестроен на требуемое выходное давление, отличное от заводской установки. Заводская установка 3 bar.
ПРИМЕР ПРАВИЛЬНОЙ УСТАНОВКИ РЕГУЛЯТОРА ДАВЛЕНИЯ БУГАТТИ СЕРИИ «ILLINOIS»
ВНИМАНИЕ:
Для оптимизации использования и увеличения срока службы регулятора, пожалуйста, следуйте советам по монтажу. Очистите трубы и устраните все возможные примеси и загрязнения (песок, стружка, окалина) в системе перед установкой редуктора. Для правильного позиционирования регулятора давления при монтаже, используйте стрелку, расположенную на корпусе, указывающую направление потока. Регуляторы давления Бугатти могут работать в любом положении (горизонтальном, вертикальном или наклонном):
НАСТРОЙКА И МОНТАЖ:
Соединения для манометров регуляторов давления Bugatti расположены на боковых частях редуктора и закрыты пластиковыми пробками. При установленном манометре на одной из сторон корпуса, он будет измерять давление на выходе из прибора. Регулятор давления должен быть установлен на безопасном расстоянии от котла или бойлера; произведенная горячая вода увеличивается в объеме и, следовательно, увеличивает давление в системе, делая неустойчивой работу регулятора давления. Для того чтобы избежать этого, мы предлагаем вам установить расширительный бак в системе между регулятором давления и водонагревателем. Все регуляторы давления Бугатти были тестированы и настроены на 3 бара, если не указано иное. Для изменения давления на выходе достаточно ослабить черную пластиковую контргайку и повернуть с помощью отвертки, держатель пружины; поворачивая по часовой стрелке увеличивается давление на выходе, поворотом против часовой стрелке давление на выходе уменьшается. После окончания регулировочных работ контргайку необходимо затянуть. Надлежащее регулирование давления должно быть произведено при нулевом расходе (при закрытых точках водоразбора).
