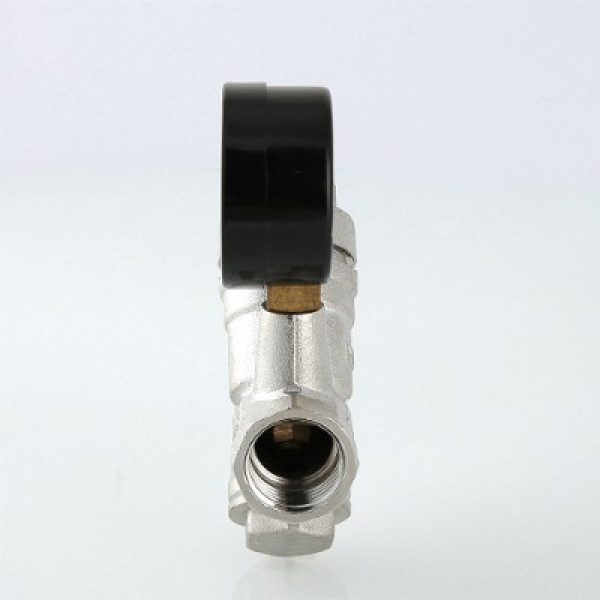

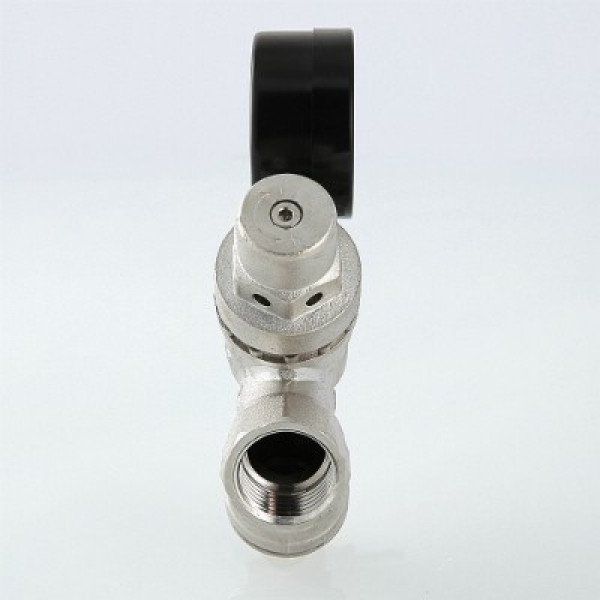

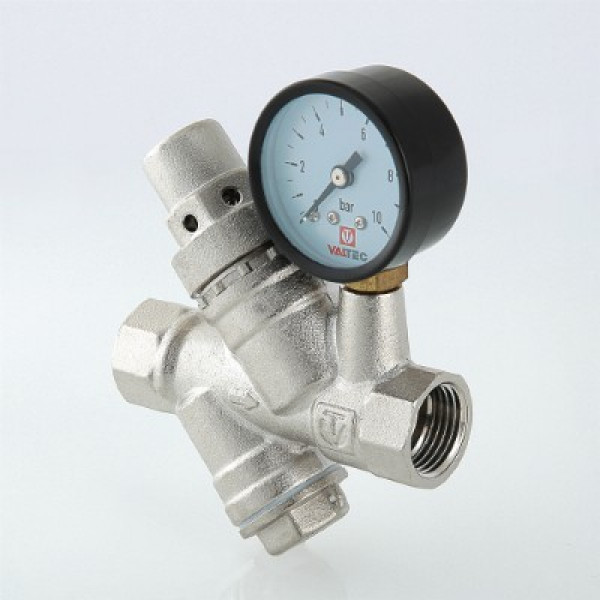

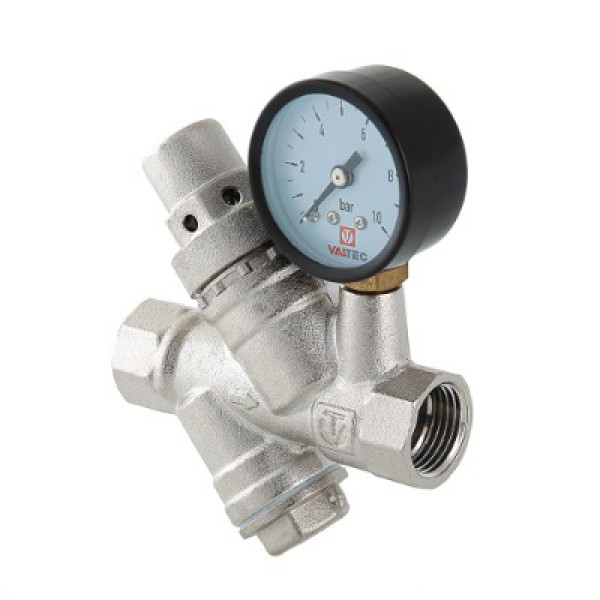

Редуктор давления Валтек VT.082.N 3/4" предназначен для регулируемого снижения давления рабочей среды в сетях холодного и горячего водоснабжения при вводе водопровода в квартиру. Регулирование происходит по схеме «после себя». Редуктор снабжен манометром, который позволяет производить точную настройку выходного давления и дает возможность контролировать давление при водоразборе. Для защиты поршневых уплотнений и внутренней импульсной линии редуктор совмещен с косым фильтром механической очистки с размером ячейки 200 мкм. Пробка косого фильтра имеет ушко для пломбировки. В конструктивном плане редуктор выполнен пружинным, поршневым, регулируемым. Настройка и регулировка выходного давления производятся с помощью отвертки с плоским шлицем. Редуктор полностью ремонтопригоден, любой его элемент может быть отремонтирован или заменен. Редуктор рекомендуется устанавливать сразу после входного крана, перед водосчетчиком.
Устройство и применяемые материалы Valtec VT.082.N
Рабочая среда с начальным высоким давлением, пройдя через фильтровальную камеру А, попадает в рабочую камеру В редуктора, где воздействует на малый поршень с золотником 9 . Под воздействием пружины 4 золотник также стремится к открытию. Попав в выходной патрубок С и пройдя по импульсному каналу поршневого штока 7, среда воздействует на большой поршень, тем самым побуждая золотник к закрытию. Таким образом создаётся эффект регулирования выходного давления. При помощи регулировочного штока 5 с прижимной гайкой 15 пользователь может регулировать давление на выходе из редуктора.
