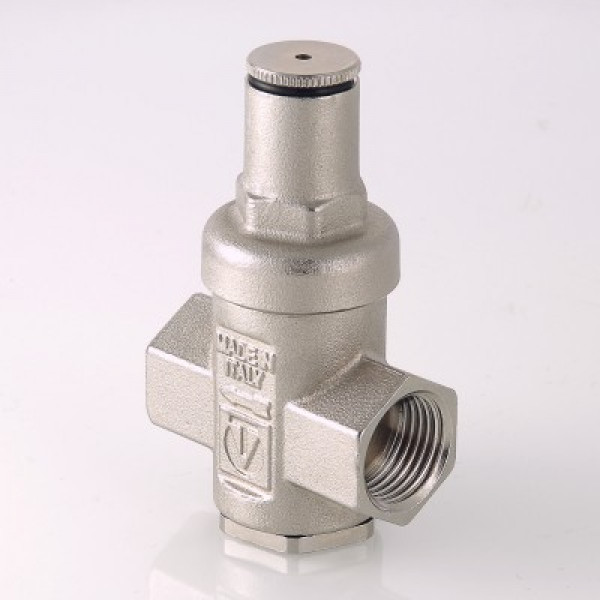

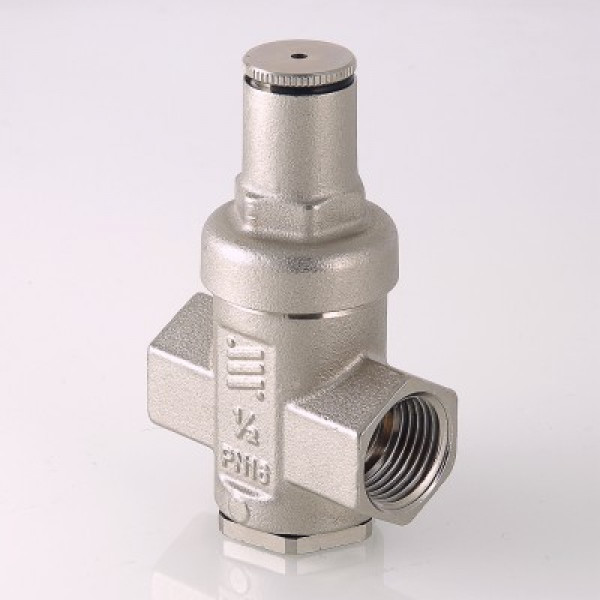

Валтек VT.087.N 3/4" редуктор давления поршневой, Valtec

Редуктор Валтек VT.087.N 3/4" предназначен для регулируемого снижения давления в сетях, где в качестве рабочей среды используется вода, незамерзающий теплоноситель на основе гликолей, сжатый воздух, другие жидкости и газы с температурой до 80 °С, неагрессивные к материалам изделия. Принцип действия редуктора – поршневой (пружинный). Давление на выходе регулятора воды поддерживается на уровне не выше настроечного значения независимо от скачков давления в сети. В статическом режиме давление после редуктора также не превышает настроечное. Диапазон регулирования – 1–4,5 бара. Заводская настройка выходного давления – 2 бара. Корпус и детали редуктора изготовлены из качественной сантехнической латуни. Материал золотникового уплотнения – EPDM, пружины – нержавеющая сталь.

Пример устновки редуктора Валтек VT.087.N на вводе водопровода в квартиру

Конструкция и применяемые материалы Valtec VT.087.N

Корпус редуктора Валтек (1), крышка корпуса (2) и пробка (3) выполнены из латуни марки CW617N по EN 12165 методом горячей объемной штамповки. В корпусе расположен подвижный поршень (4) , на одной оси с которым с помощью гайки (6) закреплен золотник (5). Все эти детали, а также упорный конус (7) изготовлены из латуни CW 614N методом токарной обработки. Прокладка золотника (13), а также большое и малое уплотнительные кольца (11,12) сделаны из эластомера EPDM.

Редуктор Valtec работает следующим образом: рабочая среда, попадая во входную камеру, с одинаковой силой воздействует на золотник и на нижнюю поверхность поршня. Сила упругости пружины поддерживает редуктор в открытом положении до тех пор, пока давление среды в выходной камере, воздействующее на верхнюю «тарелку» поршня не сравняется с настроечным. В этот момент золотник начинает перекрывать отверстие между камерами, увеличивая местное сопротивление и снижая выходное давление до заданного уровня. С помощью латунной настроечной гайки (8) редуктор может быть настроен на требуемое выходное давление, отличное от заводской настройки (2 бара).

Редукторы Валтек с индексом «m» (серия “Super”) имеют на корпусе патрубки для присоединения манометра, закрытые нейлоновыми пробками.
