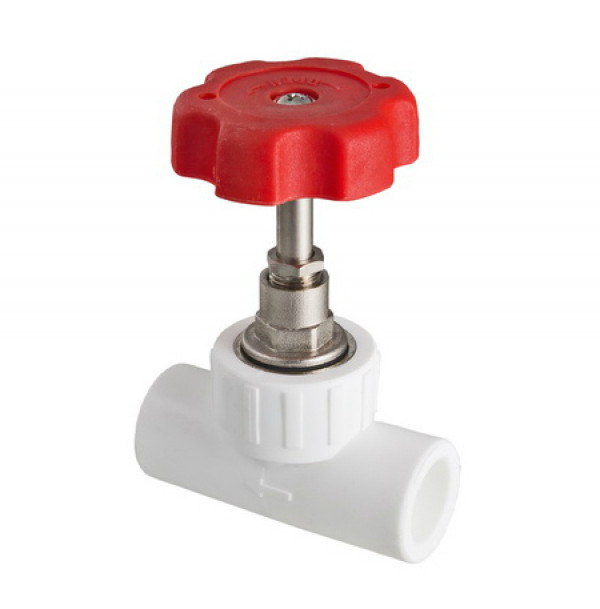

Вентиль Валтек VTp.712.0, 20 мм предназначен для установки на гидравлических и пневматических полипропиленовых напорных трубопроводных сетях в качестве регулирующей арматуры.
Вентиль Valtec VTp.712.0 позволяет производить плавное регулирование и полное перекрытие потока рабочей среды. В качестве рабочей среды может выступать сжатый воздух, холодная ( в том числе питьевого качества) и горячая вода, водные растворы гликолей (50%) а также прочие, жидкости не агрессивные к материалу вентиля.
Направление потока рабочей среды (под золотник) указано стрелкой на корпусе вентиля.
Конструкция и материалы Валтек VTp.712.0
Рекомендации по монтажу Valtec VTp.712.0
Вентиль Valtec может монтироваться на трубопроводах в любом монтажном положении, при этом направление потока среды должно совпадать с направлением стрелки на корпусе.
Наличие в потоке механических частиц может ограничить запирающую способность вентиля, поэтому до вентиля рекомендуется устанавливать фильтр механической очистки.
Монтаж вентиля Валтек должен осуществляться при температуре окружающей среды не ниже +5С.
Соединение вентиля Valtec с трубопроводами должно выполняться методом термической полифузионной раструбной сварки с помощью специального сварочного аппарата. Настроечная температура аппарата 260С.
При монтаже вентиля Валтек следует придерживаться следующего порядка действий:
- отрезать трубу строго перпендикулярно её продольной оси;
- подготовить торец трубы к монтажу (отторцевать, снять наружную фаску, для труб ALUX – специальной торцовкой произвести выборку слоя алюминия на глубину 2 мм);
- разогрет сварочный аппарат до рабочей температуры 260С;
- с минимальным разрывом по времени наденьте вентиль и трубу на насадки сварочного аппарата;
- произвести нагрев в течение времени, изложенного в ниже приведенной таблице;
- произвести соединение, выдержав его в течение времени, изложенного в ниже приведенной таблице (время сварки);
- нагружать соединение рабочим давлением допускается по окончанию времени остывания.
Перед пуском систему в эксплуатацию, она должна быть испытана давлением в 1,5 раза превышающем рабочее.
