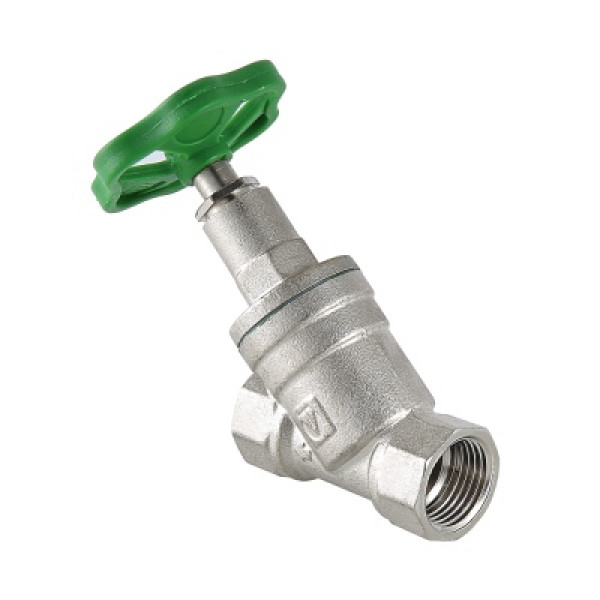

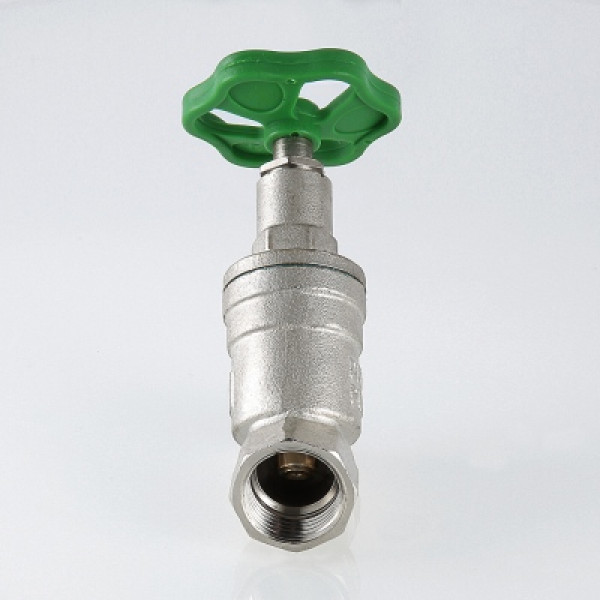

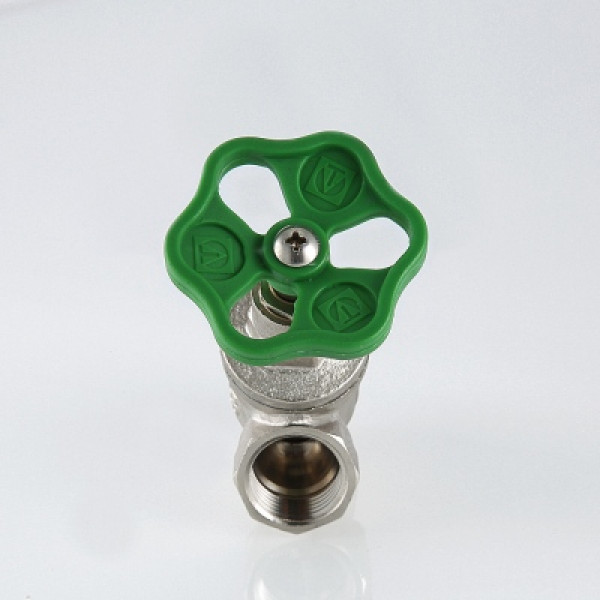

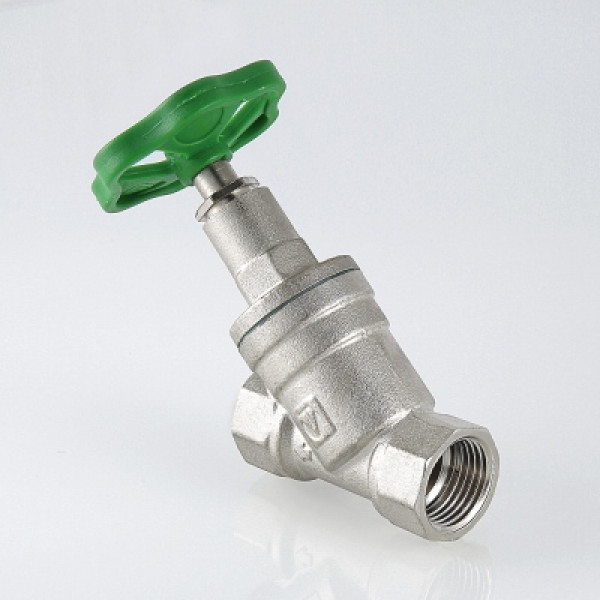

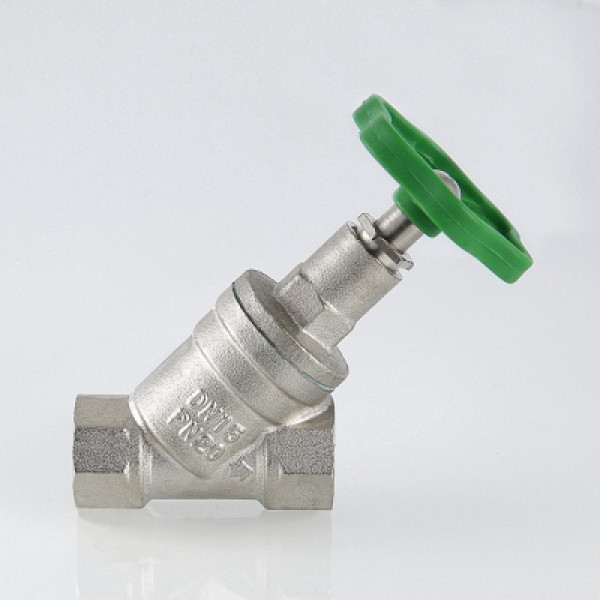

Прямоточный запорно-регулировочный вентиль Валтек VT.052.N, полнопроходной, ремонтопригодный. Используется на трубопроводах жидких (углеводороды исключены), газообразных сред, неагрессивных к примененным материалам, при температуре –40… +130 ºС, рабочем давлении до 16 бар. Арматура широко применяется в водо-, теплоснабжении для плавного регулирования расхода воды/теплоносителя, перекрытия канала, настройки систем. Особенности конструкции – разворот вентильной головки по ходу движения потока – обеспечивает повышенную пропускную способность вентиля. При изготовлении использована латунь марок CW617N (корпус, пробка), CW614N (детали запорного механизма), тефлон (сальниковая втулка), EPDM (уплотнения), нейлон (маховик управления). Корпус изделия никелирован.
Конструкция, материалы и габаритные размеры вентиля Valtec VT.052.N
Корпус вентиля Валтек 1 выполнен из горячепрессованной латуни CW617N. Латунная пробка 2 (CW617N) соединена с корпусом на резьбе с уплотнением анаэробным герметиком. Золотниковый ползун 3 (CW614N) соединен червячной передачей с пробкой, поэтому при вращении шпинделя 4 (CW614N), совершает поступательное движение вдоль оси штока, обеспечивая взаимодействие золотника с седлом. Шпиндель имеет тройное сальниковое уплотнение: два сальниковых кольца 8 (EPDM) и сальниковая прокладка 9 (PTFE), которая прижимается латунной сальниковой гайкой 5 (CW614N). Нейлоновый маховик 10 (PA-6) крепится к шпинделю винтом 11. На втулке ползуна закреплен обтекатель 6 (CW614N), прижимающий золотниковую прокладку 7 (EPDM).
