Buderus Logamatic LON-Gateway, Коммуникационный порт Будерус

Buderus Logamatic LON-Gateway предназначен для подключения отопительных котлов с системами управления серии Logamatic 4000 фирмы Buderus через шину LON к вышестоящим системам управления и/или к системе контроля за электронными приборами в здании.

Logamatic LON-Gateway подсоединяется к сети LON скрученным двухжильным проводом (Twisted-Pair). Проводка Twisted-Pair защищена от неправильной полярности.

Данные от систем управления Buderus преобразуются коммуникационным портом Logamatic LON-Gateway в Standard Network Variable Types (SNVTs) для передачи по шине LON. Связь охватывает передачу сообщений об ошибках, рабочих сообщений и фактических значений параметров, а также изменения заданных значений и режимов работы для котлов и потребителей.

1 Вышестоящая система управления (система контроля за электронными приборами в здании)

2 Комнатный регулятор LON

Характеристики и особенности коммуникационного порта LON-Gateway

• Может применяться со всеми цифровыми системами управления серии Logamatic 4000, преимущественно с Logamatic 4121, 4122, 4211 и 43xx.
• Соединение с вышестоящей системой управления или с комнатными регуляторами LON, интеграция в уже имеющуюся систему контроля за электронными приборами в здании/Direct Digital Control (GLT/DDC)
• Обеспечивается взаимодействие с различными системами благодаря применению Standard Network Variable Types (SNVT) в соответствии с LonMark®
• Дистанционное управление и мониторинг системы отопления с помощью LON:
• запрос потребности в тепле
• показания температуры дисплея
• изменение установок температуры
• отображение информации о неисправностях в системе
• Предоставление данных через SNVT (разновидность сетевого протокола) для систем, состоящих из:
• 2 котлов, и 5 отопительных контуров
• 4 котлов и 1-ого отопительного контура
• 1 контура ГВС с загрузочным насосом бака-водонагревателя и с циркуляционным насосом
• 1 термической солнечная установка для приготовления горячей воды (только в варианте с 2 котлами)
• Переключения режимов (День/Ночь/Автоматический)
• Подключение к LON сети через 2-жильный кабель, витая пара
• Трансивер FTT10-А
• Компакт-диск с базой данных продукта
• возможно испольхование с системами другого производителя

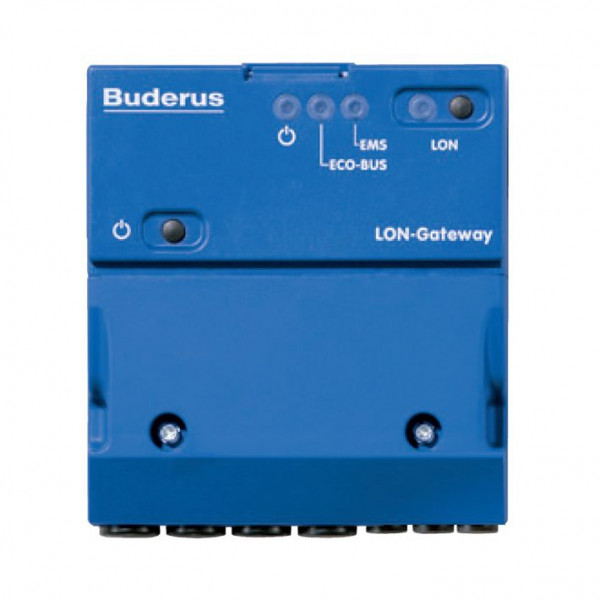

Передняя панель устройства Buderus Logamatic LON-Gateway

Кнопка включения / выключения Светодиод: сеть включена Светодиод: передача данных через шину ECO Светодиод и сервисная кнопка LON Крышка на подключениях

Справочная информация: Коммуникационный порт соединяет различные сети между собой или подключает одну сеть к другой при обмене протоколами. Коммуникационный порт может понадобиться, если применяются различные физические разъёмы или различные шинные протоколы. Понятие “коммуникационный порт“ означает как аппаратное средство (устройство), так и программное обеспечение (программу).
