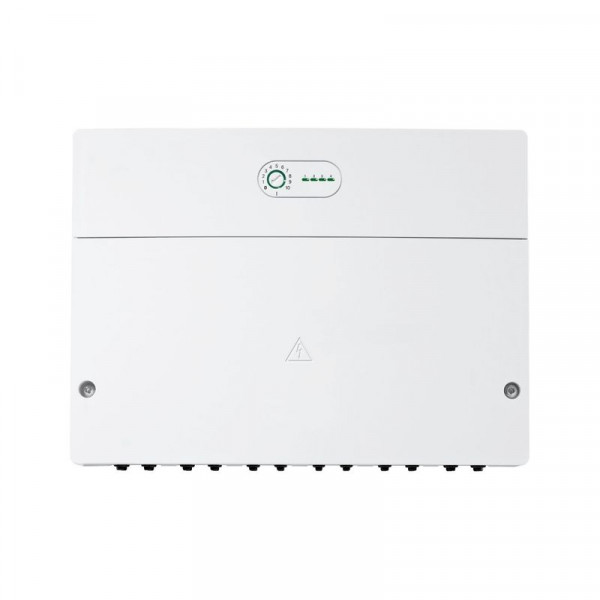

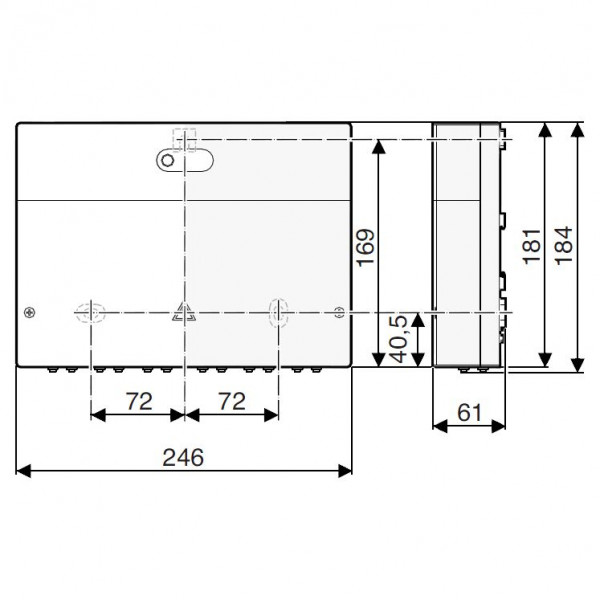

Buderus Logamatic MC400, Каскадный модуль Будерус

Модуль Buderus Logamatic MC400 предназначен для регулирования каскадных систем, вчастности позволяет управлять работой каскада из 4 котлов на одном виде топлива, объединённых системой управления с шиной EMS или EMS plus.

Каскад — это отопительная система, в которой работают несколько теплогенераторов, чтобы получить более высокую теплопроизводительность.

Преимущества каскадного модуля Buderus Logamatic MC400

• предназначен для управления теплогенератором.
• регистрации наружной температуры, а также температуры подающей и обратной линии.
• конфигурация каскадной системы с пультом управления, имеющим разъём для шины EMS 2 / EMS plus (возможно не на всех пультах управления).
• в дополнение к EMS 2 интегрированная индикация неисправности, подключение наружного датчика

Варианты каскадирования Buderus Logamatic MC400

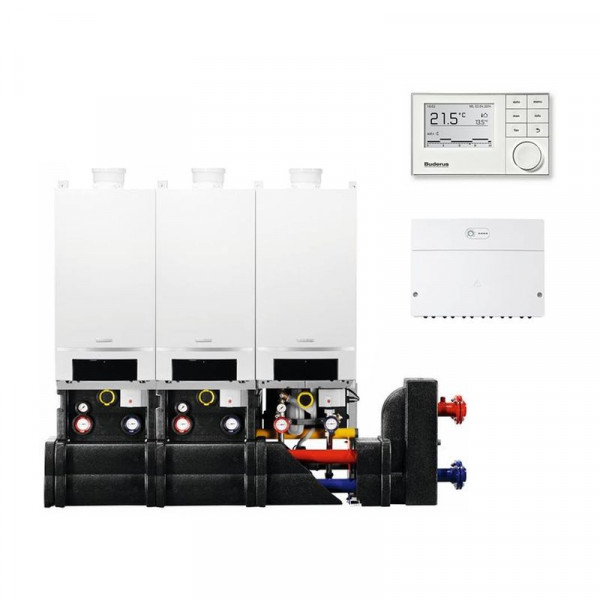

1. Конфигурация с одним MC 400. Один модуль каскада может контролировать до 4-х котлов. Каскадный модуль опрашивает порты EMS BUS и использует все подключенные котлы.
2. Конфигурация с несколькими MC 400. Главный каскадный модуль (мастер) может регулировать до 4-х MC 400 для каскадирования до 16 котлов. Каждый MC 400 в свою очередь может контролировать до 4-х котлов.
3. В максимальной комплектации, используется 5 модулей и они управляют каскадом из 16 котлов.
• PCM: Главный ведущий модуль (мастер)
• CCM: Ведомый каскадный модуль на 4 котла.

Принцип действия. Базовые стратерии регулирования Buderus Logamatic MC400

• Последовательный стандартный каскад. Подсоединённые теплогенераторы/модули включаются и выключаются в соответствии с электрической схемой соединений.
• Последовательный оптимизированный каскад. Эксплуатация теплогенераторов происходит по возможности с одинаковым временем работы горелок. Подсоединённые теплогенераторы/модули включаются и выключаются в зависимости от времени работы горелок. Время работы горелок сравнивается каждые 24 часа и по этим данным заново определяется последовательность включения. Теплогенератор с наименьшим временем работы горелки включается первым, теплогенератор с наибольшим временем работы горелки включается последним.
• Последовательный каскад с покрытием пиковой нагрузки. Эта стратегия регулирования целесообразна в том случае, если отопительная нагрузка длительное время поддерживается на одном уровне (основная нагрузка) и повышается только на короткое время (пиковая нагрузка).
• При этом теплогенераторы на клеммах BUS1 и BUS2 покрывают основную нагрузку. Теплогенераторы на клеммах BUS3 и BUS4 подключаются для покрытия теплопотребности при пиковой нагрузке.
• Теплогенераторы на клеммах BUS3 и BUS4 включаются, когда требуемая температура подающей линии поднимается выше заданного граничного значения или наружная температура опускается ниже заданного граничного значения.
• Параллельный каскад. Эта стратегия регулирования применяется, когда теплогенераторы имеют схожую степень модуляции. Теплогенераторы работают по возможности с одинаковым временем работы горелок. При этом обычно работают все теплогенераторы. Если все теплогенераторы работают с минимальной мощностью, то они все модулируются в равной мере.
• Регулирование мощности*. Подсоединённые теплогенераторы включаются и выключаются в зависимости от требуемой мощности согласно кодированию модуля как при последовательном стандартном или последовательном оптимизированном каскаде.
• Регулирование температуры подающей линии*. Подсоединённые теплогенераторы включаются и выключаются в зависимости от требуемой температуры подающей линии согласно кодированию модуля как при последовательном стандартном или последовательном оптимизированном каскаде.

* данная стратегия регулирования находит применение в отопительных системах, которые регулируются через автоматизированную систему управления зданием с выходом регулятора 0-10В.
