Buderus Logamatic Service Key, Устройство для диагностики Будерус

Штекер для проведения диагностики Buderus Logamatic Service Key является интерфейсным преобразователем (RS232-коммуникационный порт) для работы в мобильном режиме. Он предназначен для прямого соединения компьютера или ноутбука с разъёмом RS232 на цифровых системах управления серии Logamatic 4000 или EMS для управления, диагностики, сервисных работ и технического обслуживания отопительной установки.

Через подключение диагностического штекера Будерус Logamatic Service Key к системе имеется прямое соединение со всеми устройствами управления на шине, при котором не требуется выполнять переключений. Подключение предназначено для кратковременной связи компьютера или ноутбука с системой управления. Длительное соединение имеет смысл в том случае, если такие параметры установки, как значения температуры или положения коммутирующих элементов должны регистрироваться в течение большого промежутка времени. Оценка непрерывно записываемых параметров установки возможна с программным обеспечением Logamatic ECO-SOFT.

Характеристики и особенности устройства диагностики Buderus Logamatic Service Key

• применяется на отопительных установках для диагностики в мобильном режиме;
• прямое соединение компьютера/ноутбука с отопительной установкой через последовательный разъём RS232 или через разъём USB (конвертер USB – по дополнительному заказу);
• Возможна полная параметризация и хранение в течение длительного времени данных системы управления Logamatic по месту
• подходит для систем управления:
  • - Logamatic 4000, вкл. установки с несколькими котлами / системы управления на ведомых котлах (41xx, 4211, 4321, 4322, 4323, 4411) через шину Ecocan;
  • - Logamatic EMS с автоматом горенияUBA3/ Safe через шину EMS.
• электропитание через подключенную систему управления;
• индикация светодиодами состояния эксплуатационной готовности и связи с подключенной системой управления;
• кнопка Reset;
• транспортировка в портативном и прочном сервисном боксе;
• должны быть выполнены системные требования для программного обеспечения.

Обзор диагностического штекера Buderus Logamatic Service Key

Logamatic Service Key Соединительный штекер Logamatiс Разъём RS232 для соединительного кабеля RS232 между Logamatic Service Key и компьютером Кнопка "Сброс" (Reset) Рабочая индикация: 2 светодиода

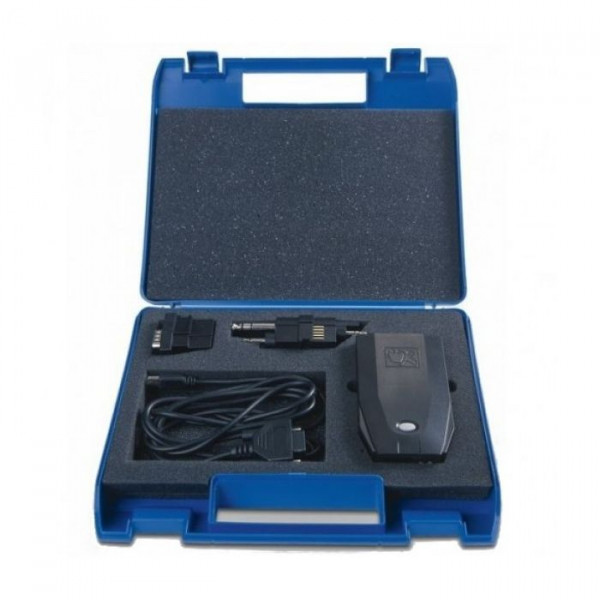

Комлект поставки устройства диагностики Buderus Logamatic Service Key

• диагностический штекер Logamatic Service Key
• соединительный штекер Logamatic для Logamatic 4000, EMS
• кабель для подключения компьютера/ноутбука (соединительный кабель RS232, 2 м)
• Примечание: Конвертерный кабель USB-RS232 можно приобрести по дополнительному заказу!

Варианты подключения диагностического штекера Logamatic Service Key

1. Logamatic Service Key.
2. Соединительный штекер для Logamatic ECOCAN, EMS.
3. Соединительный кабель RS232 между Service Key и компьютером.
4. Компьютер с разъёмом RS232 (конверторный кабель USB-RS232 можно приобрести по дополнительному заказу).
5. Сервисное программное обеспечение Logamatic ECO-SOFT (дополнительная комплектация).
6. Подключение к цифровым системам управления серии Logamatic 4000.
7. Подключение к системам управления Logamatic EMS (главный регулятор Logamatic BC10).
