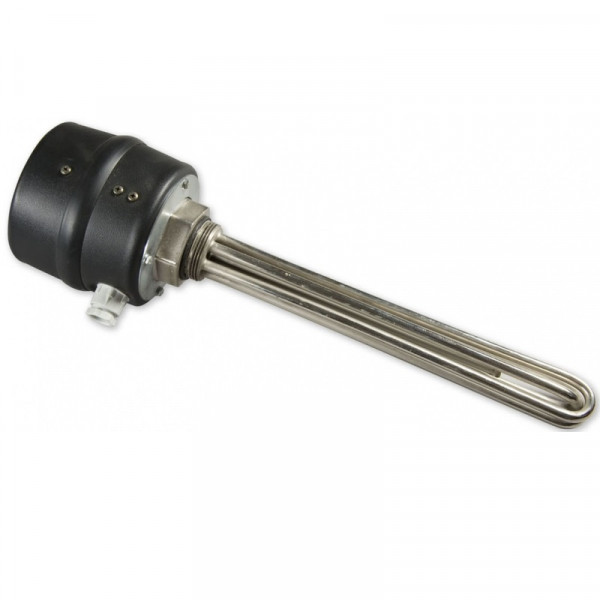

Drazice TJ G 6/4''-9 L, Термоэлемент с резьбовым соединением Дражице

Электрический нагревательный блок с резьбовым соединением предназначен исключительно для нагрева воды. Он сконструирован в качестве дополнительного источника нагрева в водонагревателях, включенных в систему с солнечными коллекторами. Его можно использовать в качестве дополнительного источника нагрева в аккумулирующих резервуарах. При соблюдении условий установки его можно использовать также в качестве главного источника нагревания водонагревателя или для прочих потребностей. Нельзя применять в нержавеющих резервуарах. Типы с удлиненной охлаждающей частью можно применять для аккумулирующих баков с обозначением v6 и v7.

Электрический термоэлемент с резьбовым соединением Drazice TJ G 6/4''-9 L является отдельным электрическим водонагревательным устройством, оборудованным термоэлементом, рабочим и предохранительным термостатами. Нагреватель крепится патрубком с резьбой G 6/4''. Мощность термоэлемента равна 9 kW, напряжение тока – 400 V. Внешняя панель управления термостата позволяет плавно регулировать температуру в диапазоне от 0 до 80 °C.

Основная функция:

• Вспомогательный нагрев воды в водонагревателях серии NTR/NTRR, в основном, при подключении к системе с питанием от солнечных батарей.
• Предназначены для установки в резьбовое отверстие 6/4" теплоаккумулирующих емкостей Drazice серии NAD и NADO.
• Предназначены для установки в резьбовое отверстие 6/4" накопительных водонагревателей и теплоаккумулирующих емкостей других производителей, в линейке оборудования которых предусмотрено установка дополнительных нагревательных элементов с таким резьбовым присоединением.

Конструкция электрического термоэлемента Drazice TJ G 6/4''-9 L

L - Ввинчиваемый электрический нагревательный блок серии TJ.
L1 - Ввинчиваемый электрический нагревательный блок серии TJ с удлиненной охлаждающей частью.

Управление Drazice TJ G 6/4''-9 L

Простое управление заключается только в настройке требуемой температуры на управляющем маховике термостата. Диапазон настройки 5 - 74 °C. Рекомендованная настроенная температура составляет примерно 60 °C. Символ * защита от замерзания 5 - 8°C. Горящий индикатор свидетельствует о том, что блок работает.
