FP40-379 теплообменник пластинчатый Функе

Теплообменник Funke FP 40 отличается от аналогичных устройств тем, что он имеет гофрированные пластины с двойными уплотнителями. Что делает данный теплообменный аппарат весьма стабильным в работе, так как он надежно защищен от протекания теплоносителя. Благодаря этой особенности и такой комплектации его используют порой в сложных условиях и в различных промышленных областях. Однако, не смотря на все это, данная модель прекрасно справляется со своими поставленными задачами. Кроме того, износостойкие и коррозионностойкие материалы делают теплообменник FP 40 очень долговечной установкой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА FUNKE FP 40

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(В зависимости от исполнения)

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Пластинчатый теплообменник Функе FP 40-379 с уплотнениями оснащен пакетом рифленых пластин с проходными отверстиями.

Благодаря расположению каждой второй пластины к поворотом под углом 180° формируется канал. Уплотнения, которые крепятся к каждой пластине механически (Clip-on) или приклеиваются, обеспечивают надежную герметизацию канала от утечек наружу и смешения со второй рабочей средой, участвующей в теплообмене.

Пакет пластин равномерно зажимается между основной и прижимной плитами с помощью стяжных шпилек.

Уплотнения пластинчатого теплообменника Функе FP 40-379 подвергаются на протяжении своего срока службы обычному процессу термической усталости. Поэтому в зависимости от условий эксплуатации пакет пластин необходимо несколько раз подтягивать до достижения минимального размера.

Присоединения для подачи рабочих сред, участвующих в теплообмене, располагаются на основной плите, в случае многоходовых исполнений – на основной и прижимной плитах.

Наш ассортимент продукции включает одно- и многоходовые пластинчатые теплообменники с площадью теплообмена до 2000 м².

КОНСТРУКЦИЯ ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА

1. Основная плита
2. Прижимная плита
3. Опора
4. Верхняя направляющая
5. Нижняя направляющая
6. Направляющий ролик
7. Стяжные шпильки и гайки
8. Крепежные болты

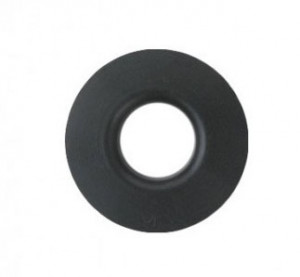

9. Резиновые втулки/металлические втулки
10. Уплотнения
11. Теплообменные пластины
12. Типовая табличка

Теплообменник также характеризуется оригинальной одноходовой схемой, при которой все контактные элементы расположены на передней плите. Такое расположение максимально упрощает эксплуатацию и уход за ним.

Все это делает теплообменник Функе FP 40-379 одним из лучших аппаратов в серии FP и на всем рынке в целом.

Приобрести данную модель теплообменника вы можете в нашей компании по самым демократичным ценам и с приятными скидками. 1 онлайн гипермаркет Funke предлагает бесплатную доставку и помощь в подборе теплообменников и иного оборудования для отопления и водоснабжения.
