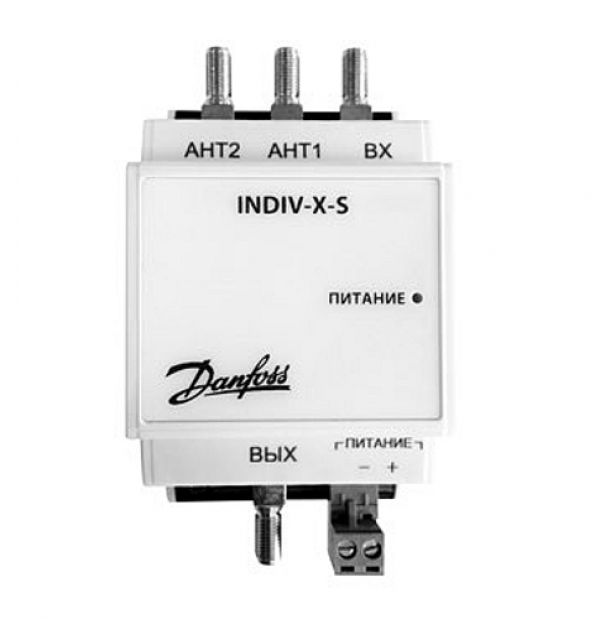

Danfoss INDIV-X-SP2-A антенный сплиттер, активный, 2 вх предназначен для объединения и предварительного усиления радиосигнала, поступающего от нескольких антенных входов, и последующей передачи суммированного сигнала на принимающее устройство.
Основная область применения
Совместно с этажными сетевыми узлами в системах поквартирного учета энергоресурсов для расширения области устойчивого приема радиосигнала.
Приборы выпускаются в двух вариантах исполнения:
• активном (со встроенным преобразователем напряжения 24 В);
• пассивном.
Габаритные размеры Danfoss INDIV-X-SP
Расположение и назначение индикаторов и клемм Danfoss INDIV-X-SP
Монтаж и подключение прибора Danfoss INDIV-X-SP
Приборы Данфосс INDIV-X-SP предназначены для монтажа на стандартную DIN-рейку (EN60715). К входам «АНТ 1», «АНТ 2» должны быть подключены внешние антенны, выход сплиттера «ВЫХ» должен быть подключен к входу радиопринимающего устройства (этажный сетевой узел INDIV-X-MULTI). На вход «ПИТАНИЕ» активных сплиттеров должно быть подано напряжение 24 В постоянного тока.
В целях увеличения зоны приема радиосигнала допускается последовательное подключение нескольких сплиттеров, при условии, что один из них — активный, а все остальные — пассивные. Максимальное количество подключаемых таким образом сплиттеров — не более 3. Схема подключения приведена на рисунке.
