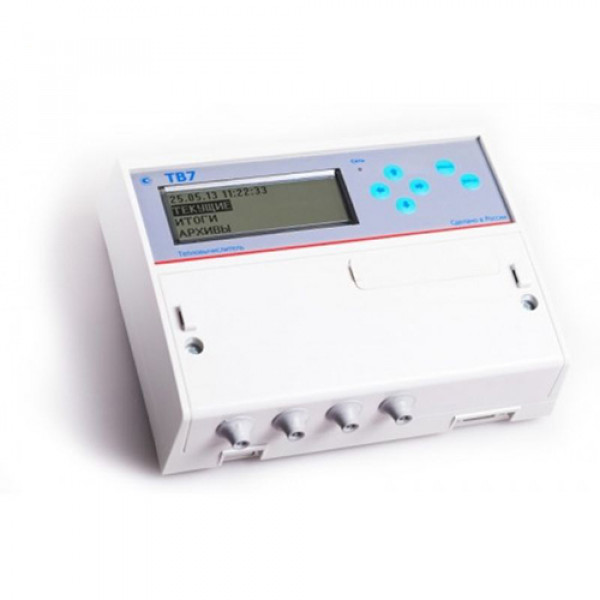

Данфосс ТВ7-04 тепловычислитель, RS233, RS485, Danfoss

Данфосс TB7-04 тепловычислитель, USB, RS233, RS485 2 теплообменных контура: 6 расходомеров SonoSensor 30 (вода), 6 входов для преобразователей температуры КТС-Б, 4 входа для преобразователей давления. Питание от литиевой батареи 3,6 В (в монтажном отсеке). Базовая конфигурация подключения датчиков 2×(3V + 3T + 2P). Обеспечивает питание расходомеров, батарея D 3,6 В. Интерфейсы USB, RS232 и RS 485, протокол Modbus (требуется блок внешнего питания).

Тепловычислитель Данфосс предназначен для вычисления и учета тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения.

Тепловычислитель Danfoss ТВ7-04 предназначен для работы в составе теплосчетчиков, обслуживающих два теплообменных контура (тепловых ввода ТВ1 и ТВ2), представленных трубопроводами: подающий (тр1), обратный (тр2), ГВС, подпитки или ХВС (тр3). В каждом тепловом вводе могут быть установлены 3 датчика объема, 3 датчика температуры и 2 датчика давления.

Электропитание тепловычислителя Данфосс осуществляется от литиевой батареи 3,6 В или от внешнего источника постоянного тока с выходным напряжением 10–16 В и током не менее 100 мА. Датчики объема, работающие при напряжении питания 3,2–3,6 В, могут получать его непосредственно от тепловычислителя, укомплектованного отдельной литиевой батареей.

Тепловычислитель Danfoss оснащен дополнительным импульсным входом, который может быть использован в счетном режиме (измерение объема воды, количества электроэнергии и т.п.), в режиме регистратора внешних событий (сигнализация) или в режиме контроля наличия питающего напряжения.

Межповерочный интервал — 4 года.

Интерфейсы тепловычислителя Danfoss ТВ7-04

• USB (Device).

• RS 232.

• Ethernet (необходим блок питания) или RS485 (необходим блок питания). Работа адаптера возможна только при подключенном сетевом блоке питания.

Эксплуатационные характеристики

Общедомовые теплосчетчики Данфосс могут быть установлены в жилых домах, муниципальных зданиях и сооружениях, школах, больницах, ЦТП и ИТП. Теплосчетчик устанавливается на границе балансовой принадлежности (чаще всего на вводе в дом или в ИТП). Учет тепловой энергии может вестись как по открытой, так и по закрытой схеме теплопотребления.

Типовые комплектации теплосчетчика Danfoss T34-8

Закрытая схема теплопотребления

• Вычислитель TB7-04.

• Расходомер SonoSensor 30.

• Комплект термопреобразователей КTC-Б.

• Гильзы — 2 шт.

• Бобышки — 2 шт.

Открытая схема теплопотребления (отопление)

• Вычислитель TB7-04. • Расходомер SonoSensor 30 — 2 шт.

• Комплект термопреобразователей КTC-Б.

• Гильзы — 2 шт.

• Бобышки — 2 шт.

Открытая схема теплопотребления (отопление + ГВС)

• Вычислитель TB7-04.

• Расходомер SonoSensor 30 — 3 шт.

• Комплект термопреобразователей КTC-Б.

• Термодатчик TC-Б.

• Гильзы — 3 шт.

• Бобышки — 3 шт.
