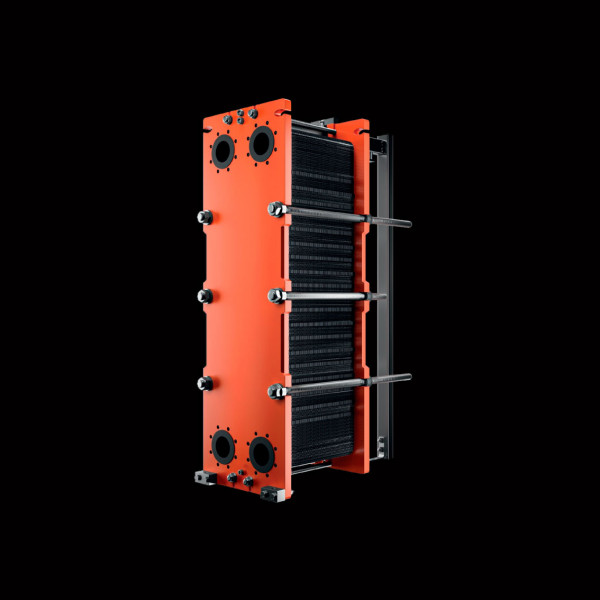

JFD-060-339 теплообменник разборный пластинчатый Hexonic

Инновационный рисунок профиля теплообменной пластины JAG, ставший итогом работы над развитием продукта в течение более шести лет, позволяет получить более компактный, легкий, и прежде всего более эффективный теплообменник, идеально адаптированный к индивидуальным требованиям. Новая «зубчатая» форма каналов увеличивает турбулентность потока, что улучшает теплопередачу, а также снижает образование отложений.

Дополнительным преимуществом является увеличенная поверхность теплопередачи и снижение общих перепадов давления. Разборный теплообменник Hexonic JFD-060-339 также отличается рядом технических решений корпуса, благодаря которым высокопроизводительный разборный пластинчатый теплообменник JAG F является надежным решением для многих областей применения.

Разборные пластинчатые теплообменники JAG F применяются в следующих сферах:

• Отопление, вентиляция и кондиционирование.
• Теплофикация.
• Тепловые пункты.
• Возобновляемые источники энергии.
• Солнечные коллекторы.
• Геотермия.
• Системы и сети охлаждения.
• Водяные и гликолевые нагреватели.
• Паровые системы.
• Охлаждение серверных помещений.
• Рекуперация тепла.
• Переохладители.
• Экономайзеры.
• Пароохладители.
• Системы orc.
• Пищевая промышленность и производство напитков.
• Энергетическая промышленность.
• Бассейны.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗБОРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ HEXONIC

ПРЕИМУЩЕСТВА РАЗБОРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ HEXONIC JAG F

• высокая теплопроизводительность, достигнутая благодаря инновационному профилю штамповки теплообменной пластины;
• технические решения, облегчающие монтаж и обслуживание теплообменника;
• возможность адаптации конструкции теплообменника к требуемым рабочим параметрам системы путем подбора соответствующего количества и размера теплообменных пластин;
• теплообменные пластины из нержавеющей стали или титана для использования в системах с агрессивными средами или в бассейнах с соленой водой;
• разборная конструкция – позволяет осуществлять чистку и расширять систему;
• широкий ассортимент изделий;
• из нержавеющей стали (опция).

ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКОВ HEXONIC JFD-060-339

Стандартное расположение соединений (одноходовой):

K1 ⁄ K4 ― Вход⁄ Выход горячая сторона
K3 ⁄ K2 ― Вход⁄ Выход холодная сторона

Стандартное расположение соединений (двухходовой):

D1 ⁄ K4 ― Вход⁄ Выход горячая сторона
K3 ⁄ D3 ― Вход⁄ Выход холодная сторона

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Разборные пластинчатые теплообменники имеют разборную конструкцию, которая состоит из пакета соответственно расположенных термальных пластин с уплотнениями, установленными на раме. Пластины висят на несущей балке и держатся в линии при помощи нижней балки, которая находится в нижней части оборудования. Длина несущей балки, нижней балки и cтяжных болтов отличаются друг от друга в отдельных моделях. Кроме того количество стяжных болтов и их диаметры тоже зависят от модели теплообменника.

	1 МЕТАЛЛИЧЕСКИЙ РОЛИК в крупных моделях позволяет легко перемещать заднюю пластину, сокращая время и облегчая профилактическое обслуживание. Совместно с роликами установлены тефлоновые или полиамидные направляющие, стабилизирующие заднюю пластину.
2 РАЗМЕРЫ ПРИСОЕДИНЕНИЙ От DN32 до DN350 3 СПЕЦИАЛЬНЫЙ НАПРАВЛЯЮЩИЙ ПРОФИЛЬ Используется для подвешивания теплообменных пластин в более крупных моделях. Его функцией также является соответствующее позиционирование пластин. Является частью пятиточечной системы крепления
	4 ПЕРЕДНЯЯ И ЗАДНЯЯ ПЛАСТИНЫ выполнены из окрашенной углеродистый стали, различные цвета доступны по запросу 5 ДОПОЛНИТЕЛЬНЫЕ ПЕРЕДНИЕ УСТАНОВОЧНЫЕ КОЛОДКИ стабилизируют теплообменник и помогают надежно прикрепить его к монтажной платформе
6 СКОЛЬЗЯЩАЯ ВТУЛКА В небольших моделях – облегчает обслуживание и уменьшает коррозию задней панели.
	7 СТОПОРНАЯ ШАЙБА облегчает и ускоряет откручивание гаек крепежных болтов 8 Другие элементы каркаса изготовлены из оцинкованной или нержавеющей стали.
9 U-ОБРАЗНАЯ ЗАДНЯЯ ОПОРА Облегчает сборку пакета пластин. Также служит для крепления теплообменника к монтажной платформе

Пластины JAG F

• инновационный рисунок профиля штамповки;
• тройная система позиционирования теплообменных пластин;
• модифицированная зона распределения;
• оптимизированная поверхность под уплотнения;
• дополнительное усиление пластины;
• запатентованная гибридная система крепления уплотнений;
• пятиточечная система крепления;
• порты 32-350 mm.

Устройство уплотнения

• Способ lock-in: специально разработанные приливы вдавливаются в соответствующие пазы в теплообменной пластине. Замки lock-in стабилизируют уплотнение на пластине во время сборки.
• Способ lock-on: т-образный фиксатор захватывает соответствующую часть профилированного края теплообменной пластины, тем самым фиксируя уплотнение на ее вертикальной стороне. Это облегчает и ускоряет процесс сборки.
• Оптимизированная, уникальная форма уплотнения обеспечивает герметичность даже в условиях высокого давления.
• Высочайшие стандарты производства, высокое качество материалов и надежность поставок.

Принцип работы разборного пластинчатого теплообменника

Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.

Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.

Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

1 онлайн гипермаркет Hexonic предлагает купить разборный пластинчатый теплообменник Hexonic JFD-060-339 по цене производителя, с возможностью бесплатной доставки. Наши специалисты помогут подобрать и рассчитать необходимое теплообменное оборудование, отталкиваясь от требований клиента.
