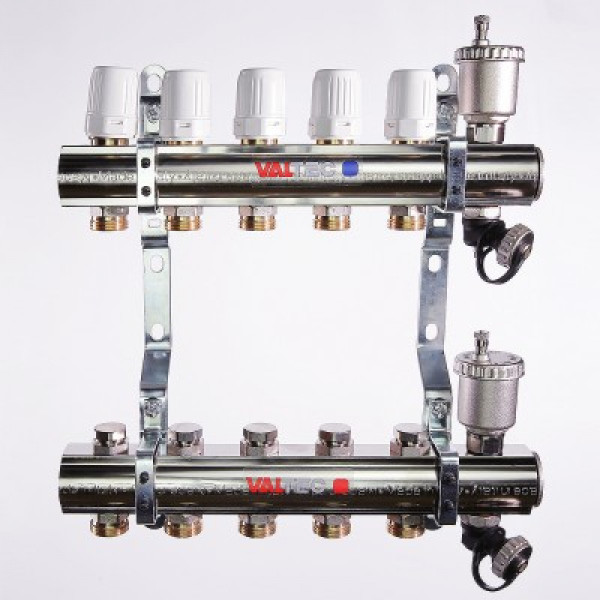

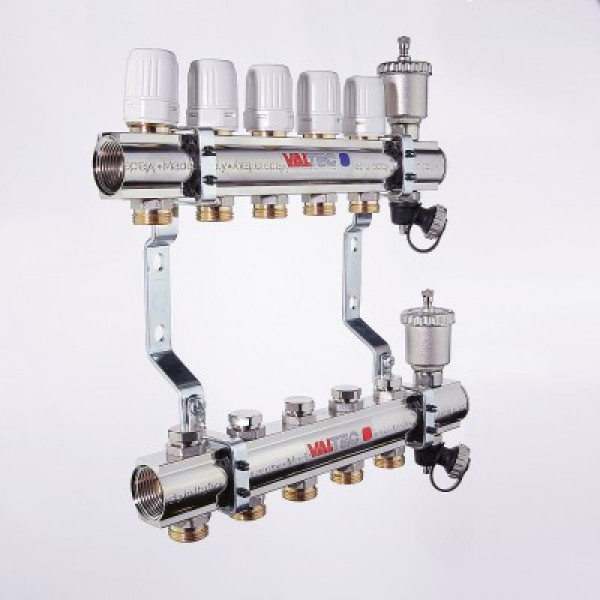

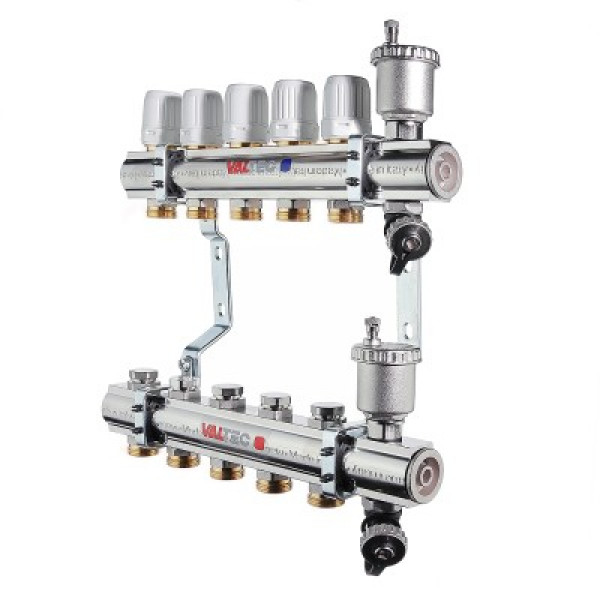

Коллекторный блок Валтек VTc.594.EMNX, 1 1/4", 10 x 3/4" для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулировочными (настроечными) и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем.
Коллекторные блоки Valtec предназначены для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

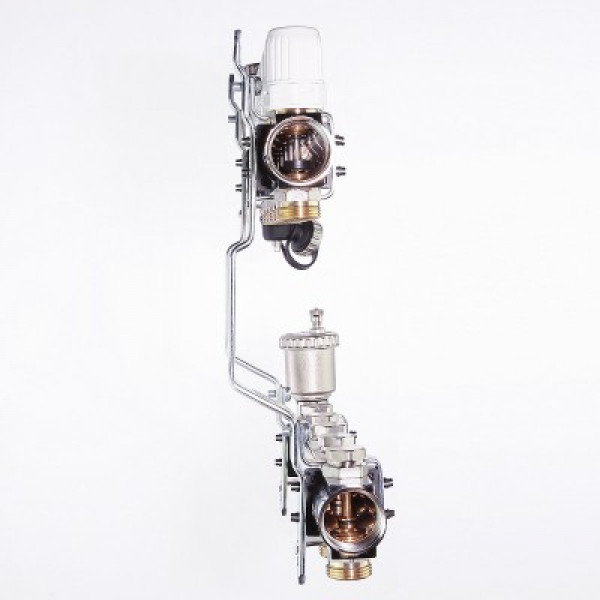

Коллекторный блок Валтек объединяет в себе подающий и обратный коллекторы, ручные балансировочные клапаны, термостатические клапаны (с возможностью установки электротермического сервопривода), автоматические воздухоотводчики, дренажные клапаны и крепежные кронштейны.
Коллекторные блоки Valtec могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.
Соединение всех элементов блока между собой выполнено с использованием резиновых уплотнительных колец, что позволяет отказаться от использования дополнительных уплотнительных материалов.
Коллекторные блоки Валтек выпускаются с количеством выходов от 3 до 12 и диаметрами условного прохода 1" и 1 1/4".
Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).
Состав коллекторного блока Valtec VTc.594.EMNX (N- число рабочих выходов)
|
Поз
|
Наименование элемента
|
Описание элемента
|
Кол-во
|
|
1
|
Коллектор 1"х 3/4"х N или 1 1/4"х 3/4"х N
|
Каждый коллектор имеет 2(N+2) боковых резьбовых отверстий 1/2"(В), в которые монтируются термостатические клапаны (2), балансировочные клапаны (3), воздухоотводчики (7) , дренажные краны (8) и переходные ниппели 1/2"х3/4"(6).
|
2
|
|
2
|
Термостатический клапан (VT.VTC30)
|
Клапан плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода (в комплект не входит).
|
N
|
|
2.1
|
Головка термостатического клапана
|
При течи из-под штока, головка клапана может быть снята, отремонтирована или заменена. Сливать воду из коллектора при этом не нужно.
|
N
|
|
3
|

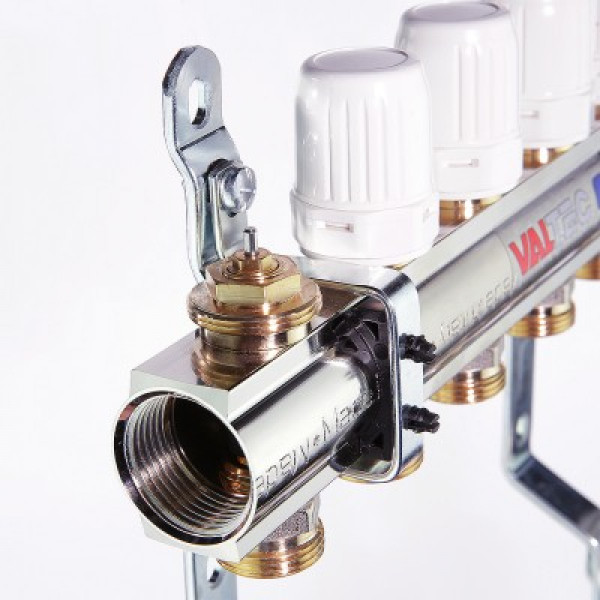

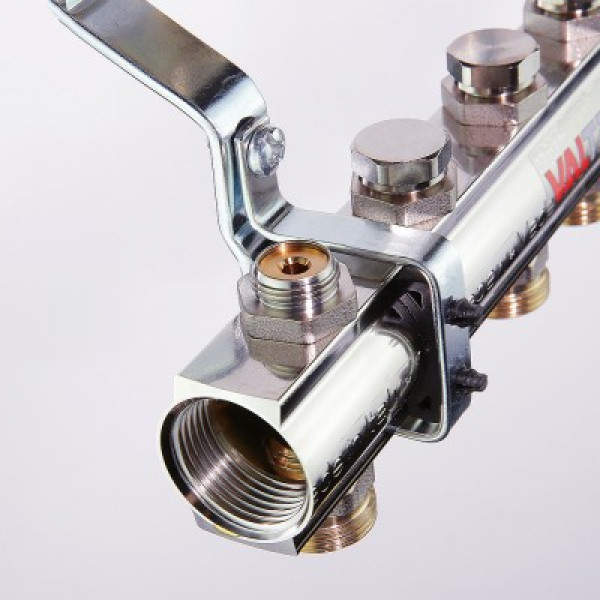

Балансировочный (настроечный) клапан (VT.VDC31)
|
Используется для балансировки петель при наладке системы. Регулировка производится с помощью шестигранного ключа SW 5. Настроечное положение можно жестко зафиксировать, если отверткой с тонким жалом закрутить до упора фиксационную шпильку в гнезде клапана. Если несколько ослабить шпильку, то клапан можно закрывать, но при открытии он вернется к прежней настройке.
|
N
|
|
4
|
Ручка термостатического клапана
|
С помощью ручки производится ручное управление термостатическим клапаном. Перед установкой сервопривода, ручка снимается.
|
N
|
|
5
|
Заглушка балансировочного клапана
|
Закрывает регулировочное гнездо от несанкционированного вмешательства в настройки клапана. Монтируется с помощью рожкового ключа SW 22.
|
N
|
|
6
|
Ниппель переходной 1/2"х3/4"
|
Ниппель имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения труб.
|
2(N-1)
|
|
7
|

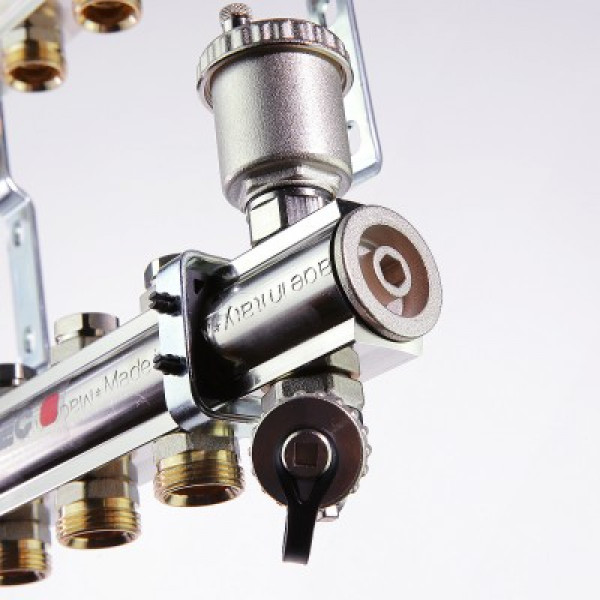

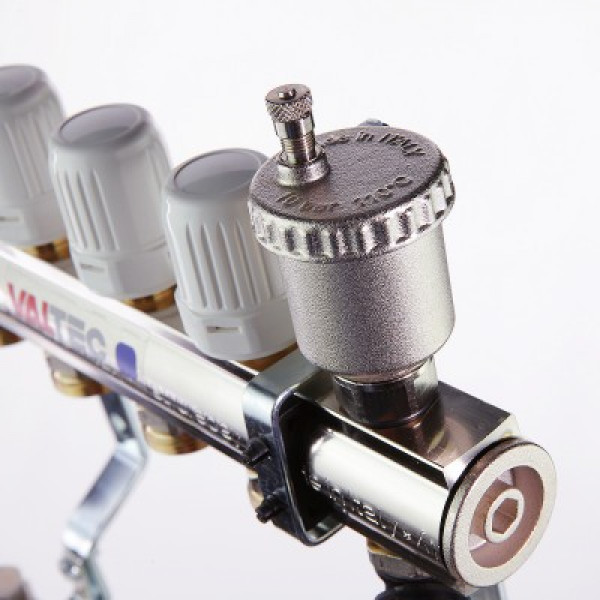

Воздухоотводчик поплавковый автоматический
|
Служит для удаление из системы воздуха и газов. Устанавливается на отсекающий клапан.
|
2
|
|
8
|
Дренажный поворотный кран
|
Кран служит для заполнения или слива теплоносителя. Поворотная конструкция крана позволяет установить его в удобное положение. Управление краном производится с помощью профильного гнезда в заглушке 3/4".
|
2
|
|
9
|
Кронштейн сдвоенный
|
Для крепления коллекторов G1" или G1 1/4".
|
2
|
|
10
|
Пробка (VT.0600)
|
Резьбовая пробка глушит торцевой резьбовой патрубок G1" или G1 1/4" коллектора.
|
2
|
|
11
|
Отсекающий клапан воздухоотводчика
|
Позволяет снимать воздухоотводчик, не сливая воду с коллектора.
|
2
|
