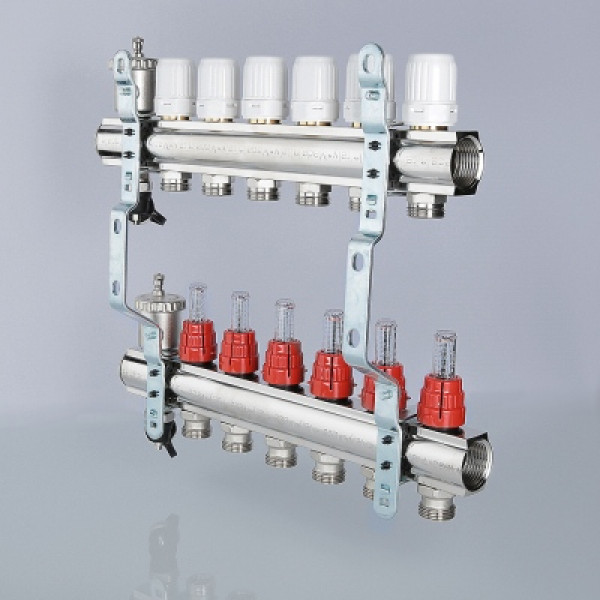

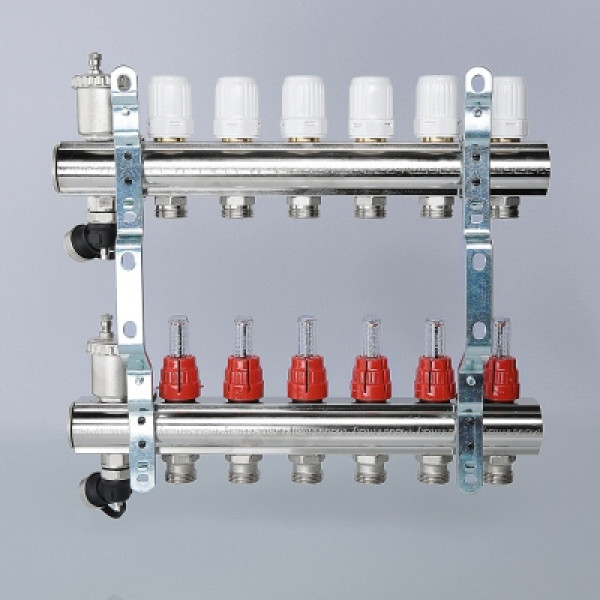

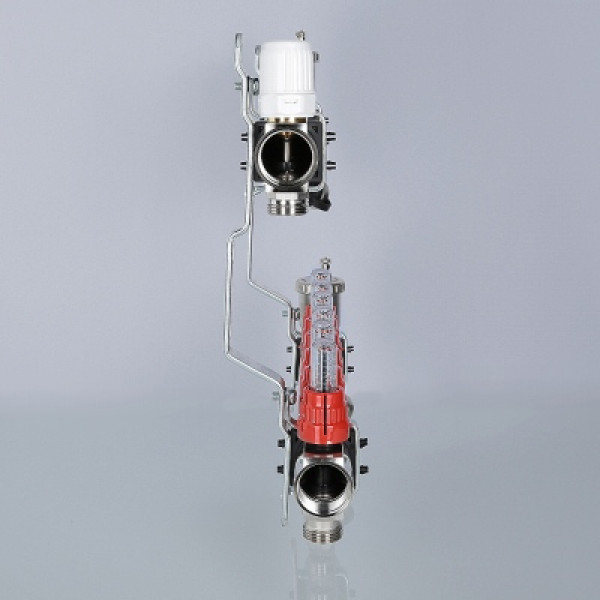

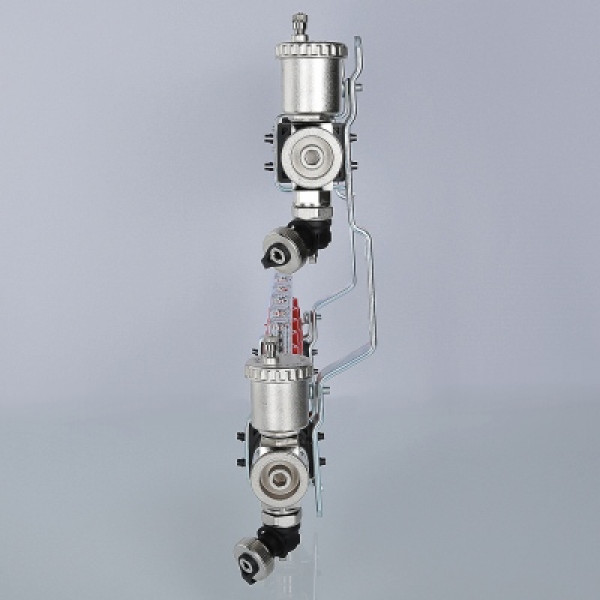

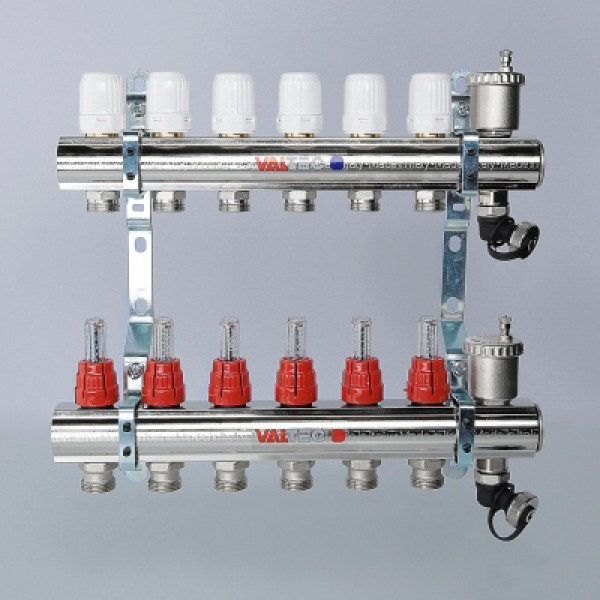

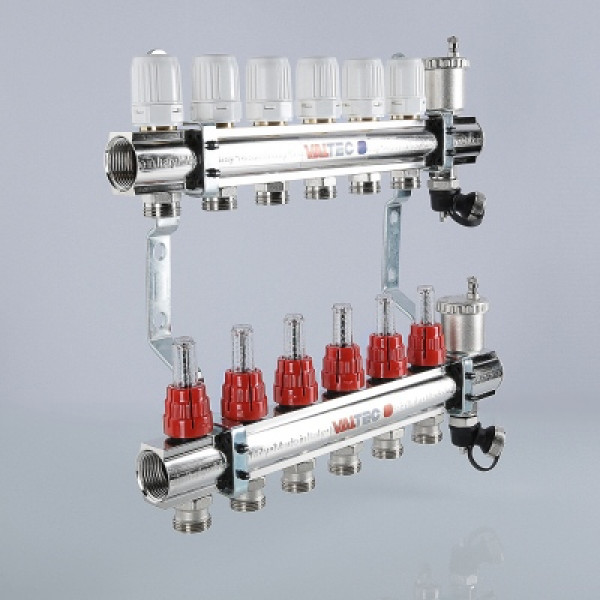

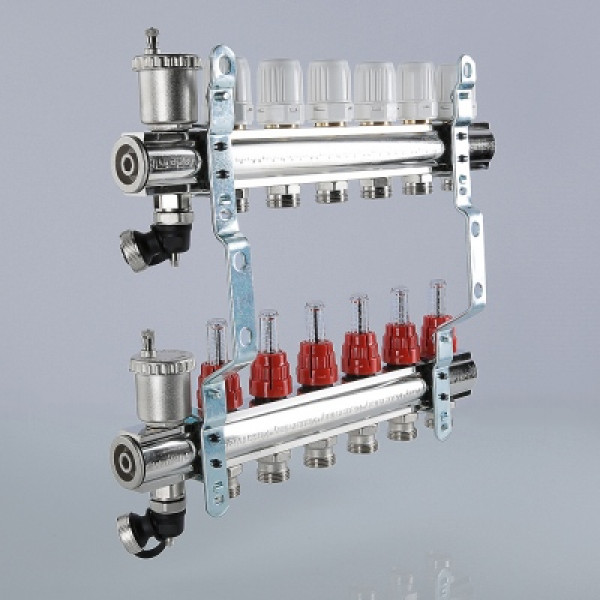

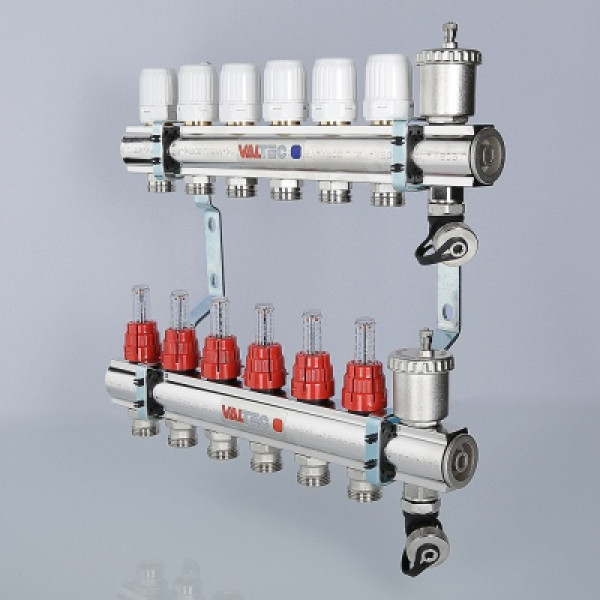

Коллекторный блок Валтек VTc.596.EMNX, 1", 5 x 3/4", Valtec

Поз

Наименование элемента

Описание элемента

Кол-во

1

Коллектор 1"х 3/4"х N

Каждый коллектор имеет 2N* боковых резьбовых отверстий 1/2"(В), в которые монтируются термостатические клапаны (2) и настроечные клапаны с расходомерами (3).

2

2

Термостатический клапан

Клапан плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода (в комплект не входит).

N

2.1

Головка термостатического клапана

При течи из-под штока, головка клапана может быть снята, отремонтирована или заменена. Сливать воду из коллектора при этом не нужно.

N

3

Настроечный клапан с расходомером (ротаметром)

Используется для балансировки петель при наладке системы. Регулировка производится вручную, вращением настроечной черной ручки в основании шкалы расходомера (см. далее). Клапан устанавливается только на подающем коллекторе.

N

4

Ручка термостатического клапана

С помощью ручки производится ручное управление термостатическим клапаном. Перед установкой сервопривода, ручка снимается.

N

6

Ниппель переходной 1/2"х3/4"

Ниппель имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов.

2(N-1)

7

Воздухоотводчик поплавковый автоматический

Служит для удаления из системы воздуха и газов.

2

8

Дренажный поворотный кран

Кран служит для заполнения или слива теплоносителя. Поворотная конструкция крана позволяет установить его в удобное положение. Управление краном производится с помощью профильного гнезда в заглушке 3/4".

2

9

Кронштейн сдвоенный

Для крепления коллекторов.

2

10

Пробка (VT.0600)

Резьбовая пробка глушит торцевой резьбовой патрубок G1" коллектора.

2

11

Отсекающий клапан воздухоотводчика

Позволяет снимать воздухоотводчик, не сливая воду с коллектора.

2
