Ferroli Quadrifoglio B 220 – это не имеющий аналогов на современном рынке конденсационный котел, относящийся к категории одноконтурных. Главной специфической особенностью этого котла является большое количество воды в его теле и наличие сразу двух «обраток». Таким образом, он может функционировать как гидравлический разделитель. Мощность оборудования составляет 70 кВт, есть возможность для работы по протоколу OpenTherm вместе с ПДУ Romeo и уличным термостатом.

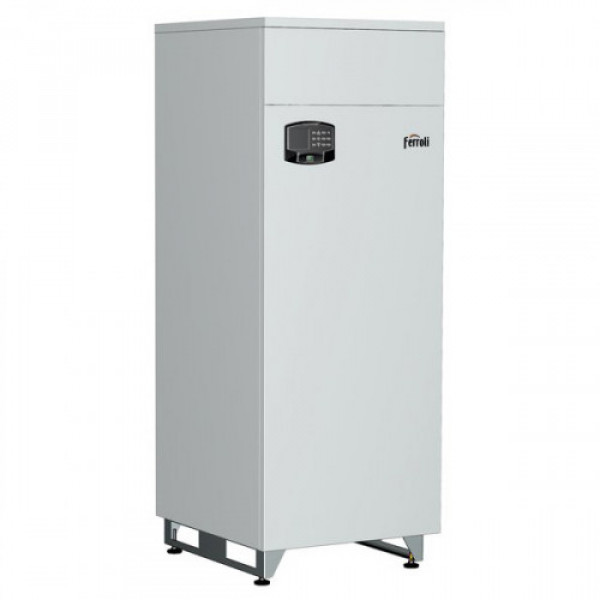

Внешне модель выглядит как компактный вертикальный модуль, корпус изготовлен из стали и окрашен в белый цвет. Котел характеризуется низкой тепловой нагрузкой и высоким уровнем эффективности. Теплообменник здесь сделан из прочной нержавеющей стали в форме вертикального пучка спиральных труб. Пучок в свою очередь имеет вид четырехлистника. Это позволяет увеличить поверхность теплообмена и усилить степень конденсации дымовых газов.
Преимущества котла Quadrifoglio B 220
-
Стальной вертикальный модуль с низкой тепловой нагрузкой, с большой вместимостью воды;
-
Запатентованный теплообменник из нержавеющей стали, состоящий из пучка вертикальных труб особой спиральной формы в виде «четырехлистника», повышает теплообмен и усиливает конденсацию дымовых газов для максимального КПД;
-
Микрофакельная горелка с предварительным смешением, горение с малым выбросом оксидов азота, вертикальная схема расположения;
-
Уменьшенный вертикальный зазор обеспечивает теплообмен вода/дымовые газы по всей поверхности теплообменника;
-
Конструкция быстрого открывания дверцы камеры сгорания (может открываться справа/слева) облегчает осмотр и техобслуживание;
-
Кнопочная панель управления для регулировки и настройки параметров с широким интерфейсным экраном и выключателем ON/OFF (вкл/выкл);
-
Пространство на подаче котла для возможной установки предохранительного клапана;
-
Датчик температуры на подаче и возврате, а также реле минимального давления;
-
Выход дымовых газов в задней части с правой или левой стороны котла;
-
Система не возврата дымовых газов для модульной установки (стандартная комплектация для каждого котла);
-
Сертифицированный номинальный мощностной диапазон: адаптация максимальной теплопроизводительности котла к фактической максимальной нагрузке, что обеспечивает высокую эксплуатационную эффективность;
-
Большой выбор комплектующих для соединения контуров воды, газа и дымоходов, необходимых для каскадной установки с 2 или 3 котлами;
-
Совместимость с дистанционным управлением CRM и наружным датчиком (только мод. 70) (диапазон от G до A+++).
Конструкция и Гидравлическая схема котла Quadrifoglio B 220
7. Подвод газа.
10. Подача воды в систему отопления
16. Вентилятор
36. Автоматический воздухоотвод.
44. Газовый клапан
114. Реле давления воды.
154. Труба слива конденсата
186. Датчик обратного контура.
188. Электрод розжига
220. Электронная плата розжига.
275. Сливной кран системы отопления
278. Комбинированный датчик
321. Низкая температура в обратном контуре.
