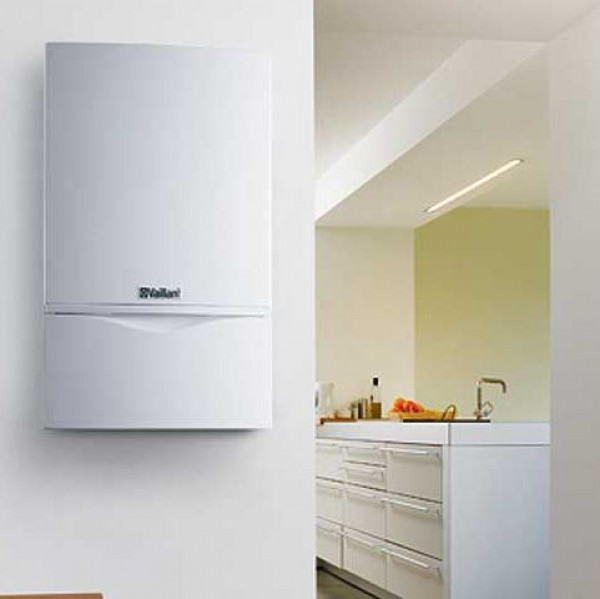

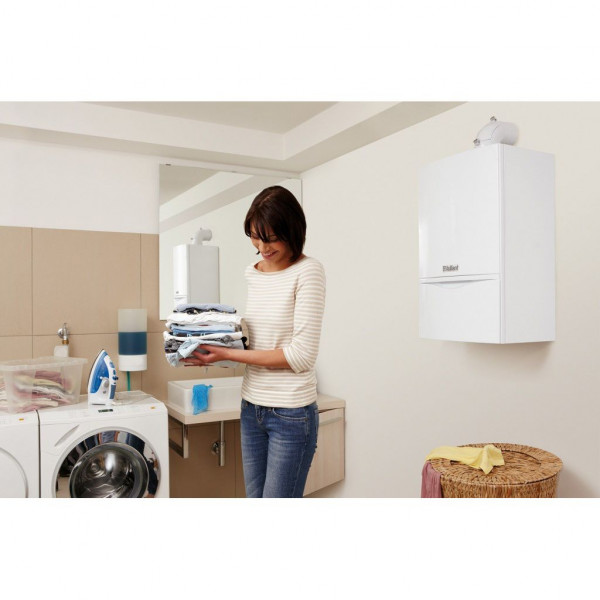

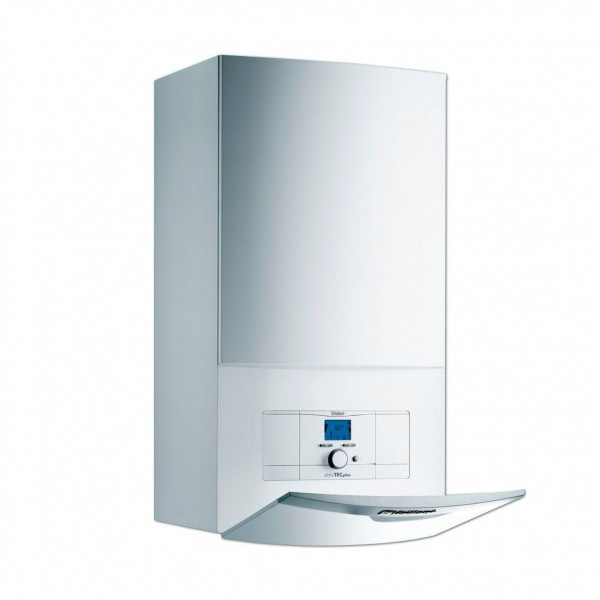

Vaillant atmoTEC plus VUW 280/5-5 — настенный газовый котёл двухконтурного типа, предназначенный для отопления и горячего водоснабжения жилых помещений. Универсальная модель может быть установлена, как в обычной квартире, так и коттедже или загородном доме, в том числе и непосредственно в комнате. Высокий уровень безопасности и системы автоматического контроля позволяют производить монтаж котла практически в любом удобном месте.
Характеристики котла Vaillant atmoTEC plus VUW 280/5-5
- газовый настенный отопительный аппарат со встроенным приготовлением горячей воды;
- мощность аппарата регулируется модулирующей горелкой;
- регулирование температуры горячей воды;
- автоматическое переключение в режим приготовления горячей воды при её расходе от 1,5 л/мин и управление мощностью аппарата в зависимости от расхода и температуры нагреваемой воды;
- естественный отвод продуктов сгорания в дымоход;
- Оснащение:
- встроенный проточный пластинчатый теплообменник для нагрева воды, стойкий к образованию накипи;
- встроенный циркуляционный насос с автоматическим переключением ступеней;
- закрытый расширительный бак;
- автоматический воздухоотводчик;
- автоматический настраиваемый перепускной вентиль;
- предохранительный вентиль;
- приоритетный переключающий вентиль с электроприводом;
- первичный теплообменник из меди со средним КПД ≥ 91 %;
- горелка из хромоникелевой стали;
- присоединительный комплект в объёме поставки;
- встроенный коммутационный модуль для интерфейса стандарта eBus;

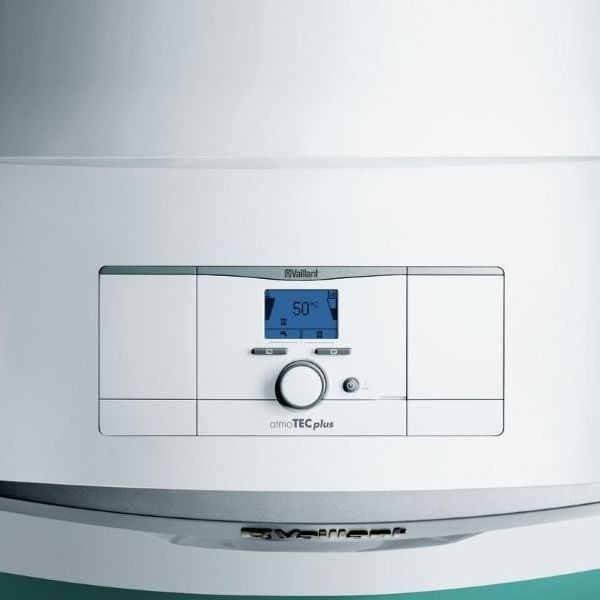

- жк-дисплей, оснащённый подсветкой;
- Функции:
- «интеллектуальный контроль давления в системе отопления;
- постоянно действующая защита от замерзания;
- защита от заклинивания насоса и трёхходового вентиля;
- переключение между режимами «зима/лето»;
- возможность настройки на частичную мощность в режиме отопления;
- электронное зажигание и управление всеми функциями;
- контроль состояния и поиск неисправностей осуществляется через систему диагностики с текстовыми оповещениями;
- Возможности установки:
- подходит для реконструируемых и строящихся жилых домов и квартир;
- возможность установки в жилой зоне;
- минимальный требуемый боковой зазор 10 мм, все узлы доступны спереди;
- не используется в каскадных установках.
Конструкция котла Vaillant atmoTEC plus VUW 280/5-5
|
-
Внешний датчик отходящих газов (защитная функция)
-
Внутренний датчик отходящих газов (защитная функция)
-
Реле температуры отходящих газов с функцией безопасности
-
Реле температуры отходящих газов с функцией безопасности (в данном типпоразмере котла отсутствует)
-
Мембранный расширительный бак
-
Гидравлический блок
-

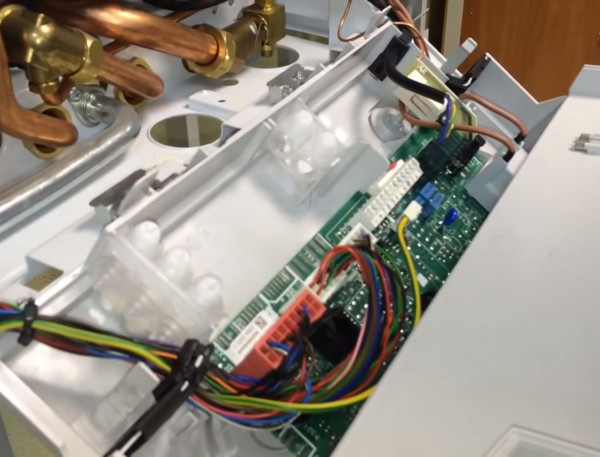

Блок электроники/распределительная коробка
-
Электрод розжига
-
Электрод контроля пламени
-
Горелка
-
Первичный теплообменник
|

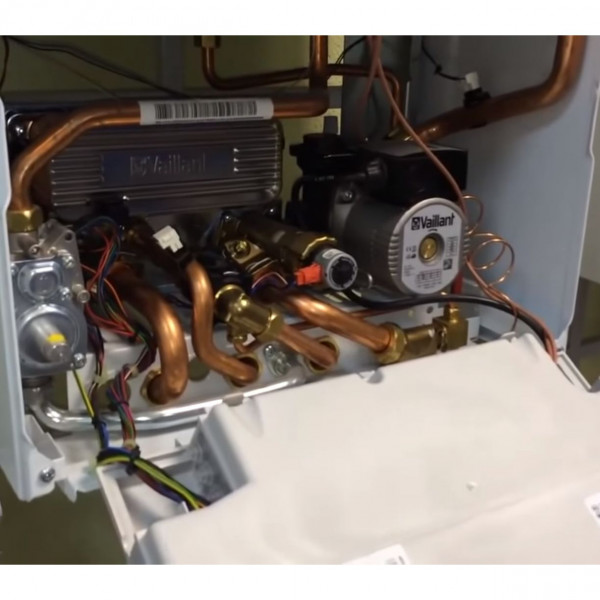

Конструкция гидравлического блока котла Vaillant atmoTEC plus VUW 280/5-5
|
- Газовая арматура
- Вторичный теплообменник
- Быстродействующий воздухоотводчик
- Манометр (опционально)
- Предохранительный клапан
- Устройство для наполнения
- Насос системы отопления
- Перепускной клапан
- Датчик давления
|
