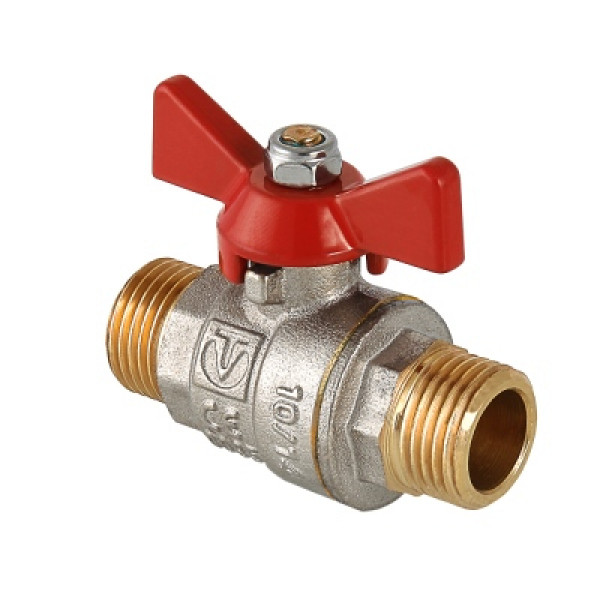

Полнопроходной ремонтопригодный шаровой кран Валтек Base VT.219.N, Ду 20 с увеличенным ресурсом. Корпус – латунный, никелированный. Оснащен ручкой типа «бабочка» с утолщенной стенкой из алюминиевого сплава и эпоксидной покраской. Резьба присоединений – наружная/наружная.
Шаровые краны Valtec разработаны с учетом особенностей российских инженерных систем. Конструкторские решения, производственные технологии, качество материалов обеспечивают долголетнюю работу данной арматуры в тяжелых эксплуатационных условиях. Это достигается, например, благодаря алмазной полировке затвора, штока, использованию износостойких полимеров, сантехнической латуни марок CW617N, CW614N, гальванопокрытием деталей.
Шаровые краны Valtec BASE характеризуются увеличенным ресурсом (55 тыс. циклов), полнопроходные. Конструкция предусматривает возможность ремонта. Изготовление седельных, сальниковых колец из термостойкого тефлона, модифицированного эластомерными добавками, расширило диапазон допустимых температур применения арматуры: –30... +150°С. Номинальное давление – 40–16 бар (зависит от типоразмера). Модели серии широко применяются в водоснабжении, включая питьевое, отоплении, трубопроводах газов, жидкостей, неагрессивных к примененным материалам.
Назначение и область применения шаровых кранов Valtec серии Base
Кран Валтек применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Конструкция и материалы шаровых кранов Valtec серии Base
Поз.
|
Наименование элемента
|
Материал
|
1, 2
|
Корпус
|
Латунь ГОШ никелированная
|
3
|
Затвор шаровой
|
Латунь хромированная по медной подложке
|
4
|
Кольца седельные
|
Тефлон с термоприсадками
|
5
|
Уплотнитель сальниковый
|
6
|
Втулка сальниковая
|
Латунь никелированная
|
7
|
Гайка крепления рукоятки
|
Сталь нержавеющая
|
8
|
Кольцо контрящее
|
Полиэтилен
|
9.1
|
Стальная рукоятка
|
Сталь оцинкованная с покрытием ПХВ
|
9.2
|
Рукояткабабочка
|
Силумин с эпоксидной окраской
|
10
|
Шток
|
Латунь
|
Номенклатура и габаритные размеры шаровых кранов Valtec серии Base
Хар-ка
|
Значение для номинального диаметра
|
1/2"
|
3/4"
|
1"
|
219
|
А,мм
|
53
|
53
|
68
|
Б,мм
|
39
|
43,5
|
52
|
В,мм
|
63,5
|
70
|
76
|
Вес,г
|
175
|
278
|
429
|
Указания по монтажу шаровых кранов Valtec серии Base
Краны Валтек могут устанавливаться в любом монтажном положении.
В соответствии с ГОСТ 12.2.063 п.3.10, арматура Valtec не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр (СП 73.13330.2012 п.5.1.8.).
Муфтовые соединения следует выполнять, не превышая допустимые крутящие моменты. При этом монтажный ключ должен воздействовать на присоединяемый полукорпус крана Валтек, а не на противоположный.
