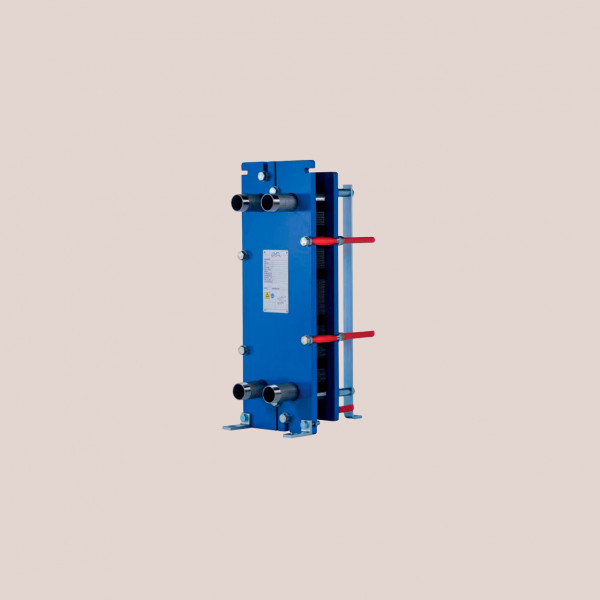

M6 W-39 теплообменник полусварной промышленной серии Альфа Лаваль

Alfa Laval M6 W-03 — это линейка полусварных теплообменников для промышленных применений используется, когда уплотнения не подходят для одной из технологических сред. Полусварные теплообменники также могут выдерживать более высокое расчетное давление по сравнению с полностью разборными пластинчатыми теплообменниками.

ПРЕИМУЩЕСТВА ПОЛУСВАРНЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL M6 W

• Высокая энергоэффективность — низкие эксплуатационные расходы
• Гибкая конфигурация — возможность изменения площади теплопередачи
• Простота монтажа — компактная конструкция
• Высокая эксплуатационная технологичность — легко открывается для осмотра и чистки и легко очищается при помощи установки для безразборной мойки (CIP)
• Доступ к глобальной сети обслуживания Альфа Лаваль

ОБЛАСТИ ПРИМЕНЕНИЯ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL M6 W

• Химическая промышленность
• Энергетика и энергоносители
• Пищевая промышленность и производство напитков
• Системы отопления, вентиляции и кондиционирования (ОВиК) и холодоснабжение
• Морское оборудование и перевозки
• Горные разработки, добыча минералов и пигментов
• Целлюлозно-бумажная промышленность
• Металлургия
• Водоснабжение и очистка сточных вод

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА M6 W-39

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Фланцевые соединения

Стандарт EN1092-1 соответствует ГОСТ 12815-80 и стандарту GB/T 9115.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Общая поверхность теплообмена разборного пластинчатого теплообменника Альфа Лаваль M6 W-39 формируется пакетом гофрированных пластин, смонтированных между опорной и прижимной плитами, что обеспечивает стойкость к воздействию расчетного давления. В качестве уплотнений между пластинами используются прокладки. Для получения максимальных тепловых характеристик и очень малой разности температур между входящим и исходящим потоками жидкости обычно протекают через теплообменник по принципу противотока.

Уплотнения между пластинами полусварных теплообменников промышленной серии выполнены с помощью лазерной сварки и прокладок. Каналы, герметизированные лазерной сваркой, позволяют работать с жидкостями, несовместимыми с обычными прокладками, и давлениями, превышающими максимально допустимые давления для полностью разборных пластинчатых теплообменниках. Помимо того, система герметизации Альфа Лаваль RefTight™ гарантирует одинаковое усилие уплотнения по всей поверхности прокладки.

Полусварные теплообменники промышленной серии могут иметь пластины с различной глубиной штамповки, разными углами шевронного рисунка и формами гофр, которые тщательно рассчитываются и подбираются для обеспечения оптимальных рабочих характеристик. Зона CurveFlow™ и распределительная площадка с «шоколадным» профилем рисунка – две конструктивные особенности, обеспечивающие равномерное распределение жидкостей по всей поверхности пластин.  В результате используется вся площадь теплопередающей поверхности и отсутствуют застойные зоны, в которых могут образоваться отложения.

Высокая степень турбулентности протекающего между пластинами теплообменника Альфа Лаваль M6 W-39 потока повышает коэффициент теплопередачи, однако приводит к некоторой потере напора. Наши инженеры помогут вам рассчитать необходимые параметры и подобрать модель и конфигурацию под ваши производственные условия. При этом будут обеспечены максимальная тепловая эффективность и минимальные потери давления.

Полусварные теплообменники промышленной серии пригодны для работы с большинством хладагентов и особенно эффективны в тех областях применения, где используется аммиак. Полусварные теплообменники используются для работы с теми органическими и неорганическими химическими веществами, которые ограничивают выбор уплотняющих прокладок, либо в тех случаях, когда полностью разборные пластинчатые теплообменники непригодны (например, не подходят по максимально допустимому давлению).

Хладагент циркулирует по каналам, образованным двумя пластинами и герметизированным с помощью лазарной сварки Герметичность каналов между кассетами обеспечивается с помощью уплотнений.

В полусварных теплообменниках Альфа Лаваль применяется уникальная система герметизации RefTight™, гарантирующая высокие рабочие характеристики за счет применения лазерной сварки с наружной стороны паза под кольцевую прокладку. Равномерно заполненный паз под прокладку обеспечивает одинаковое усилие уплотнения по всей поверхности прокладки.

Благодаря тщательно продуманному конструктивному исполнению полусварные теплообменники промышленной серии просты в обслуживании и имеют длительный эксплуатационный ресурс. Ниже приведены некоторые конструктивные особенности:

• Прокладка с системой крепления ClipGrip™ – бесклеевое уплотнение с высочайшей точностью позиционирования, обеспечивающее идеальную герметичность и простоту технического обслуживания
• Клеевое уплотнение – двухкомпонентный эпоксидный клей горячей вулканизации удерживает прокладку на месте при любых способах очистки теплообменника.
• Зона распределительной площадки CurveFlow™ – обеспечивает использование всей площади теплопередающей поверхности и минимизирует интенсивность образования отложений.

1 онлайн гипермаркет Alfa Laval предлагает купить полусварной теплообменник промышленной серии Альфа Лаваль M6 W-39 для жидкостей, содержащих твердые включения и волокна, по цене производителя, с возможностью бесплатной доставки. Наши специалисты помогут подобрать и рассчитать необходимое теплообменное оборудование, отталкиваясь от требований клиента.
