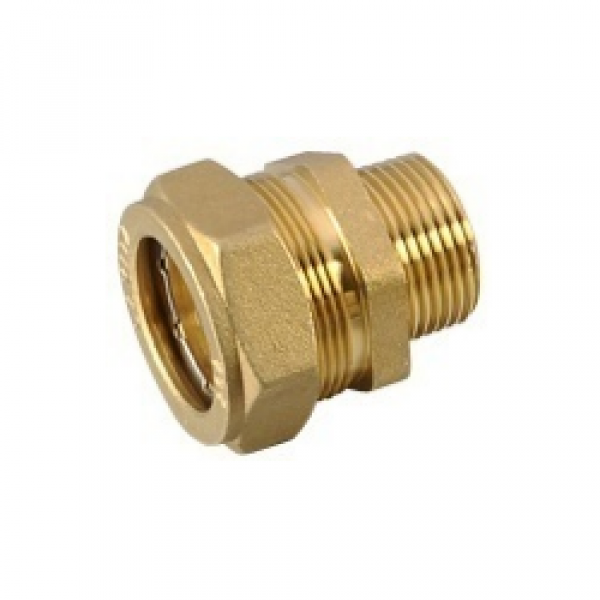

Муфта V/S 20 x 3/4 Lavita, наружная резьба, Лавита

Фитинги для гофрированной трубы Lavita представлены латунными фитингами, фитингами с никелированным покрытием, фитингами для газопроводных систем. Конструкция фитингов обеспечивает надежное соединение с трубой и обеспечивает надежность при высоких значениях давления, а одноконтактная система соединения позволяет снизить время и издержки при монтаже.

Муфта V/S 20 x 3/4 Lavita и гофрированная труба могут применяться для монтажа систем отопления, горячего и холодного водоснабжения, в качестве гибких подводок при монтаже фанкойлов в системах вентиляции, а также незаменимы в качестве гибкой подводки в системах автоматического спринклерного пожаротушения, кроме того применяются при сборке смесительных узлов

Виды фитингов под гофрированную трубу

Изделия классифицируются по следующим признакам:

1. Размер соединения. Фитинги бывают прямыми и редукционными. В первом случае они служат для соединения трубопроводов одного диаметра. Второй вид предназначен для перехода с одного диаметра трубы на другой.

2. Тип соединения. Существует три основных вида – муфта, угольник и тройник:

• муфта используется для непосредственного подключения трубопровода к потребителю;
• тройник обеспечивает отвод воды под углом 90 градусов от главной магистрали;
• угольник соединяет потребителя с трубопроводом под углом 90 градусов.

Разновидности соединительных муфт для гофрированных труб:

1. Труба – наружная/внутренняя резьба. Муфта представляет собой латунную конструкцию – с одной стороны которой цанговое соединение, а с другой наружная или внутренняя резьба. Монтаж муфты к трубе осуществляют путем закрепления трубы в цанговом соединении муфты. Герметичность соединения гарантируют уплотнители – силикон, а удержание трубы в цанговом соединении обеспечивают стопорные кольца. Муфты представлены в двух вариантах: для водопроводных и газовых труб. Во втором случае фитинг имеет специальную диэлектрическую вставку.
2. Труба – труба. Соединительные муфты данной конструкции предназначены для монтажа гофрированных трубопроводов между собой. Монтаж осуществляется путем закрепления трубы в цанговом соединении муфты. Редукционная муфта служит для перехода с одного диаметра на другой.

Соединительные муфты для гофрированных труб изготавливаются из латуни, поэтому имеют длительный срок службы и доступную стоимость. Герметичность соединения обеспечивают уплотнительные кольца из высококачественного силикона. Они способны выдерживать температуру до +120 °C, при этом сохраняя эластичность.

При монтаже фитинг должен надежно зажиматься стопорным кольцом, которое зацепляется за гофру трубы. Стопорные кольца позволяют выдерживать кратковременное давление до 60 атмосфер.

Конструктивно фитинг состоит из следующих элементов:

• корпус выполнен из сантехнической латуни, которая безопасна для применения в бытовых и питьевых системах водоснабжения. На концах конструкции нарезана внутренняя или внешняя резьба;
• уплотнительное кольцо. В зависимости от сферы применения фитинги под гофрированные трубы оснащаются кольцами из термостойкого силикона (водоснабжение и отопление), резиновой диэлектрической прокладкой (газоснабжение). В первом варианте силикон способен выдерживать температуру от -50 до +120 °C. При этом материал устойчив также к воздействию различных солевых растворов, спиртов, щелочей;
• стопорное кольцо выполняется из нержавеющей стали или латуни для монтажа в системах водоснабжения, отопления и газораспределения. Различие между изделиями на воду и газ заключается в уплотнительных кольцах. Стопорное кольцо для газовых труб имеет 3-4-миллиметровую юбку у основания для размыкания контура между трубой и фитингом (изоляции трубы от корпуса фитинга);
• накидная гайка также изготавливается из латуни. Предназначается для надежной фиксации фитинга и с трубой.

В нашем каталоге представлены все виды фитингов для гофрированных труб. Если затрудняетесь с выбором продукции, обратитесь к нашим сотрудникам за бесплатной консультацией.
